Wibroizolatory

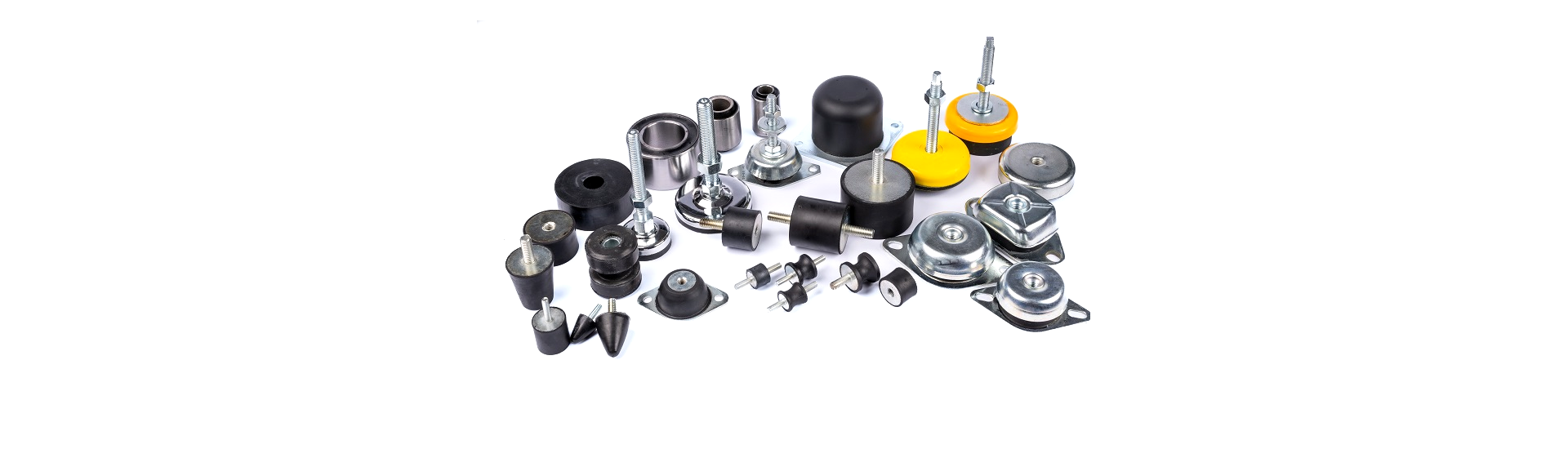

Wibroizolatory cylindryczne

• Typ A
  Wibroizolatory cylindryczne Typ A to elementy wyposażone w dwa trzpienie gwintowane. Stosowane są w maszynach i urządzeniach przemysłowych, zapewniając skuteczną izolację drgań i hałasu.

• Typ B
  Wibroizolatory Typ B to elementy antywibracyjne z trzpieniem gwintowanym i gniazdem wewnętrznym, co ułatwia stabilny montaż. Dzięki swojej konstrukcji doskonale sprawdzają się w aplikacjach wymagających obustronnego mocowania.

• Typ C
  Wibroizolatory cylindryczne Typ C posiadają dwie tuleje gwintowane wewnętrznie. Stosowane są tam, gdzie konieczne jest szybkie mocowanie śrubami i wysoka odporność na obciążenia dynamiczne.

Wibroizolatory stopkowe i odbojniki

• Typ D
  Wibroizolatory Typ D to elementy gumowo-metalowe z trzpieniem gwintowanym z jednej strony i gumowym wykończeniem z drugiej. Pełnią jednocześnie rolę stopek antywibracyjnych i odbojników gumowych, chroniąc maszyny przed drganiami i uderzeniami.

• Typ E
  Wibroizolatory Typ E posiadają tuleję gwintowaną wewnętrznie, co zapewnia łatwy montaż i uniwersalne zastosowanie. Sprawdzają się jako elementy izolacyjne w maszynach przemysłowych i urządzeniach HVAC.

Wibroizolatory specjalne

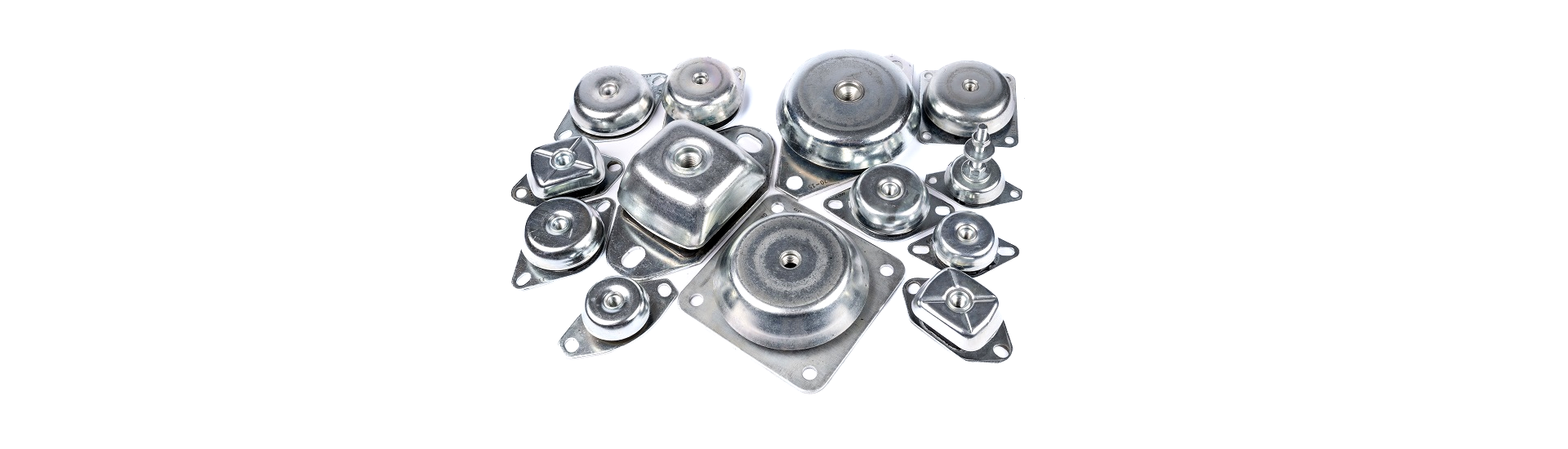

• Wibroizolator Daszkowy Typ DO (daszkowe owalne)
  Wibroizolatory daszkowe Typ DO charakteryzują się elastycznym profilem gumy w kształcie daszka, który pozwala uzyskać izolację drgań na poziomie 80–95 %. Idealne do sprężarek, generatorów, pomp i innych maszyn wirnikowych.

• Wibroizolator Daszkowy Typ DK (daszkowe kwadratowe)
  Wibroizolatory daszkowe Typ DK mają formę kwadratową, co umożliwia stabilne mocowanie w ciężkich urządzeniach. Są odporne na wysokie obciążenia dynamiczne i doskonale redukują hałas oraz drgania w aplikacjach przemysłowych.

Wibroizolatory niestandardowe i produkcja specjalna

ProPolimer oferuje również wibroizolatory produkowane na zamówienie według dokumentacji klienta. Możliwe są nietypowe wymiary, specjalne twardości gumy, a także elementy metalowe wykonane ze stali nierdzewnej, kwasoodpornej lub z powłokami antykorozyjnymi. Dzięki temu izolatory można dopasować do najbardziej wymagających aplikacji przemysłowych.

Elastomer – guma naturalna NR oraz twardości ShA (40, 60, 70)

Część robocza wibroizolatorów wykonywana jest głównie z gumy naturalnej NR, dostępnej w twardościach 40, 60 i 70 ShA. Wybór twardości pozwala precyzyjnie dopasować właściwości izolatora do obciążenia i częstotliwości drgań.

Metalowe komponenty – stal węglowa ocynkowana i inne stopy odporne na korozję

Elementy metalowe wibroizolatorów wykonane są ze stali węglowej ocynkowanej, odpornej na korozję. Na życzenie możliwe jest użycie stali nierdzewnej lub kwasoodpornej, co zapewnia długą żywotność izolatora nawet w trudnych warunkach środowiskowych.

Zakres temperatur pracy i ugięcie statyczne vs. dynamiczne

Standardowe wibroizolatory pracują w temperaturach od –40 °C do +120 °C, w zależności od elastomeru. Pod obciążeniem statycznym zapewniają liniowe ugięcie, a przy dynamicznych drganiach – progresywne tłumienie energii, co przekłada się na skuteczną redukcję hałasu i ochronę konstrukcji.

Maszyny wirnikowe, sprężarki, wentylatory

Wibroizolatory montowane w sprężarkach, pompach i wentylatorach skutecznie ograniczają przenoszenie drgań na konstrukcję. Dzięki temu urządzenia pracują ciszej i dłużej, a instalacje są chronione przed nadmiernym obciążeniem.

Agregaty prądotwórcze i zespoły pompowe

W agregatach prądotwórczych i pompach wibroizolatory pełnią rolę elementów nośnych, absorbujących drgania od silników i zespołów napędowych. Zwiększają stabilność urządzeń oraz redukują poziom hałasu emitowanego do otoczenia.

Systemy zewnętrzne i urządzenia mobilne – ochrona przed zachlapaniem oleju i warunkami atmosferycznymi

Wibroizolatory daszkowe i specjalne sprawdzają się także w urządzeniach mobilnych i systemach zewnętrznych. Metalowa osłona gumy chroni przed olejem, smarami i warunkami atmosferycznymi, co gwarantuje długą trwałość nawet przy intensywnej eksploatacji.

Dobór obciążenia przypadającego na pojedynczy izolator

Podstawą doboru jest określenie masy urządzenia i równomierne rozłożenie jej na wszystkie punkty podparcia. Każdy wibroizolator powinien przenosić obciążenie mieszczące się w zakresie dopuszczalnym przez producenta.

Twardość, ugięcie oraz częstotliwość drgań — wpływ na izolację drgań 80–95 %

Właściwie dobrana twardość gumy i ugięcie robocze pozwalają uzyskać izolację drgań na poziomie 80–95 %. To parametr kluczowy przy ochronie delikatnych konstrukcji przed obciążeniami dynamicznymi.

Wymiary podstawy (B×C), wysokość (H), gwinty (G) – normy i tolerancje

Wymiary wibroizolatorów określają parametry geometryczne: szerokość podstawy (B×C), wysokość (H) oraz rodzaj gwintu (G). Wszystkie elementy spełniają normy wymiarowe i tolerancje, co zapewnia kompatybilność z konstrukcjami maszyn przemysłowych.

Standardowe warianty Daszkowych Typu DO i DK

ProPolimer oferuje szeroką gamę wibroizolatorów daszkowych w wersjach Typ DO (owalnych) i Typ DK (kwadratowych). Są one dostępne w wielu rozmiarach i nośnościach, co pozwala na szybkie dopasowanie do większości aplikacji.

Produkcja na zamówienie – nietypowe wymiary, twardość, materiały specjalne

Poza ofertą katalogową możliwa jest produkcja na zamówienie. Obejmuje ona nietypowe wymiary, specjalne twardości gumy oraz metalowe części wykonane ze stali nierdzewnej, kwasoodpornej lub z powłokami antykorozyjnymi.

Przykładowe dane techniczne: maksymalna nośność, ugięcie, zakres temperatur

Wibroizolatory dostępne są w nośnościach od kilku kilogramów do nawet kilku ton. Zakres ugięcia i temperatur pracy różni się w zależności od materiału i typu konstrukcji, co umożliwia optymalny dobór pod kątem konkretnej maszyny.

Wysoki poziom izolacji drgań i redukcja hałasu

Stosowanie wibroizolatorów pozwala skutecznie zmniejszyć przenoszenie drgań i ograniczyć poziom hałasu w otoczeniu. To wpływa na komfort pracy i długą żywotność urządzeń.

Trwałość materiałów i odporność na czynniki zewnętrzne

Połączenie wysokiej jakości elastomerów i elementów metalowych sprawia, że izolatory zachowują parametry nawet w trudnych warunkach – w kontakcie z olejami, wilgocią czy zmiennymi temperaturami.

Łatwość montażu i szybka dostępność standardowych modeli

Dzięki standardowym wymiarom i gwintom wibroizolatory są łatwe w montażu. ProPolimer zapewnia szeroką dostępność modeli katalogowych, co umożliwia szybką realizację zamówień.

Wibroizolatory montuje się w maszynach i urządzeniach przemysłowych w celu wyeliminowania wibracji i hałasu. Wibracje pochodzące z instalacji mechanicznych mogą być przenoszone na konstrukcję nośną budynków i być odczuwalne na duże odległości a następne mogą być emitowane jako hałas w innym miejscu budynku.

Wibroizolatory drgań są najczęściej montowane pomiędzy dwoma elementami urządzenia lub urządzenia oraz podłoża aby odizolować wibracje. Wibroizolatory zostały zaprojektowane tak aby zapobiegać uszkodzeniom oraz hałasowi jaki emitują maszyny lub do ochrony powierzchni na których są posadowione maszyny pochłaniając energię kinetyczną powstającą podczas pracy urządzenia. Wibroizolatory przedłużają żywotność maszyn. Urządzenia wyposażone w wibroizolatory tworzą cichsze i bezpieczniejsze środowisko pracy.

Tak warto, wibrozizolatory są zazwyczaj wykonane z gumy lub kombinacji gumy i metalu. Wibroizolatory gumowe i wibroizolatory gumowo metalowe są szczególne skuteczne w zapobieganiu przenoszenia wibracji generowanych przez maszyny.

Kauczuk Naturalny (NR) jest powszechnie uważany za najlepszy materiał redukujący wibracje, ponieważ posiada wysoki współczynnik tłumienia wibracji, jest bardzo sprężysty oraz stabilnie utrzymuje swoje właściwości.

Tak, posiadamy w ofercie wibroizolatory wykonane standardowo ze stali węglowej ocynkowanej ale jesteśmy w stanie wykonać wibroizolatory ze tali A2 - AISI304 lub stali A4 – AISI 316.

Standardowo jest to Guma naturalna NR która posiada najlepsze właściwości antywibracyjne ale możemy też wykonać wibroizolatory z innych elastomerów takich jak:

• Guma NBR- Wibroizolatory wykonane z tego komponentu są olejoodporne
• Guma EPDM- Wibroizolatory z tej gumy posiadają większą odporność na warunki atmosferyczne, odporne są na środki czystości oraz wiele związków chemicznych
• Guma CR- Wibroizolatory z tej Gumy odporne są na warunki atmosferyczne, posiadają ognioodporność, wibroizotory cechuje też odporność na olej i paliwa oraz odporność na wiele związków chemicznych.
• Silikon VMQ- Wibroizolatory z Silikonu cechuje odporność termiczna, zrówno wysokie temperatury do 200 ct C jak i niskie -60 st C, Dodatkowo Wibroizolatory wykonane z Silikonu są produktem higienicznym.

Wibroizolatory to elementy tłumiące drgania i hałas, chroniące maszyny przed przeciążeniami i wydłużające ich żywotność.

Wibroizolatory gumowe, metalowo-gumowe, walcowe, stożkowe oraz specjalistyczne dopasowane do indywidualnych wymagań.

Dobór zależy od masy urządzenia, częstotliwości drgań i warunków pracy – nasi eksperci pomagają w optymalnym wyborze.

Tak, produkty są odporne na wilgoć, ozon, promieniowanie UV oraz zmienne temperatury, co pozwala na stosowanie ich zarówno wewnątrz, jak i na zewnątrz.

Wibroizolatory to elementy gumowo-metalowe stosowane w celu tłumienia drgań i redukcji hałasu w maszynach i urządzeniach. Chronią konstrukcję przed obciążeniami dynamicznymi i pełnią funkcję amortyzatorów, stopek antywibracyjnych lub odbojników gumowych.

W ofercie znajdują się wibroizolatory cylindryczne (typ A, B, C), typ D i E (trzpień lub tuleja), daszkowe typ DO i DK oraz elementy produkowane na indywidualne zamówienie, dopasowane do wymagań klienta.

Część gumowa produkowana jest z elastomerów takich jak NR, NBR, EPDM czy CR. Elementy metalowe wykonywane są ze stali ocynkowanej, nierdzewnej lub kwasoodpornej, aby zapewnić trwałość i odporność na korozję.

Standardowe wibroizolatory dostępne są w twardościach 40, 60 i 70 ShA. Dzięki temu można je dopasować do różnych obciążeń – od lekkiej elektroniki po ciężkie maszyny przemysłowe.

Zakres temperatur pracy wynosi zazwyczaj od –40 °C do +120 °C, w zależności od zastosowanego elastomeru. Na specjalne zamówienie dostępne są mieszanki odporne na wyższe temperatury.

Średnice od 10 mm do 230 mm, wysokość od 10 mm do 60 mm, gwinty od M4 do M24. Nośność jednego izolatora może wynosić od kilku kilogramów do nawet kilku ton, w zależności od konstrukcji.

Wibroizolatory stosowane są w przemyśle maszynowym, motoryzacyjnym, energetycznym, HVAC, spożywczym, a także w budownictwie i elektronice precyzyjnej.

Tak. Wiele typów, np. daszkowe i walcowe, pełni jednocześnie funkcję odbojników gumowych, amortyzując uderzenia i chroniąc konstrukcję przed uszkodzeniem.

Główne zalety to: redukcja drgań i hałasu, ochrona konstrukcji przed uszkodzeniami, wydłużenie żywotności maszyn, łatwy montaż i szeroka dostępność rozmiarów.

Należy uwzględnić masę urządzenia, liczbę punktów podparcia, częstotliwość drgań oraz warunki pracy. Ważne są parametry takie jak twardość gumy, nośność izolatora, ugięcie statyczne i dynamiczne oraz rodzaj gwintu.

Tak. Możliwa jest produkcja elementów o nietypowych wymiarach, z mieszankami gumowymi o specjalnych właściwościach lub z elementami metalowymi wykonanymi ze stali nierdzewnej czy kwasoodpornej.

W aplikacjach wymagających dużej nośności i wysokiego poziomu izolacji najlepiej sprawdzają się wibroizolatory daszkowe typ DO i DK, które zapewniają izolację drgań na poziomie 80–95 % i wytrzymują obciążenia do kilku ton.
