Wibroizolatory Cylindryczne (Walcowe)
Wibroizolatory Cylindryczne Walcowe- Największy wybór w Polsce- możliwa produkcja według specyfikacji klienta.
Posiadamy w ofercie pięć typów tych uniwersalnych i szeroko stosowanych amortyzatorów gumowo- metalowych:
- Typ A- Śruba / Śruba

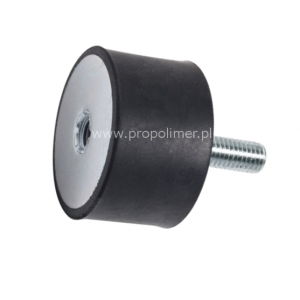

- Typ B- Śruba / Gwint Wewnętrzny

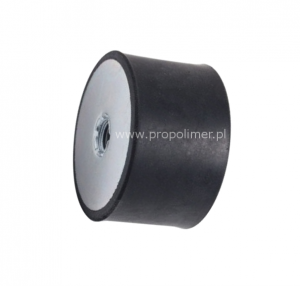

- Typ C- Gwint Wewnętrzny / Gwint Wewnętrzny

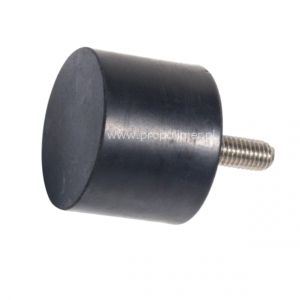

- Typ D- Śruba / Guma (Stopa)

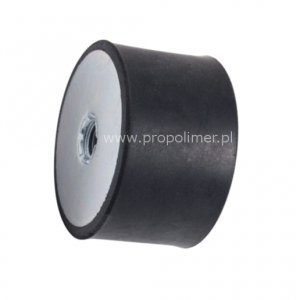

- Typ E- Gwint Wewnętrzny / Guma (Stopa)
Wibroizolatory Cylindryczne wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.
Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).
Wibroizolatory Walcowate standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA. Na specjalne zamówienie jesteśmy w stanie dostarczyć Amortyzatory o twadości: 35 ShA, 40 ShA, 55 ShA, 65 ShA, 70 ShA, 75 ShA, 80 ShA, 85 ShA, 90 ShA.
Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2
Oferowane przez nas Wibroizolatory są koloru czarnego ale możemy wyprodukować również w kolorze szarym (nie brudzącym, nie pozostawiającym zarysowań).
Dodatkowo jesteśmy w stanie wykonać w części metalowej oznaczenie twardości gumy w skali ShA (pieczęć).
Zastosowanie: Silniki spalinowe oraz elektryczne, Generatory, Kompresory, Mocowania silników, Panele sterujące.

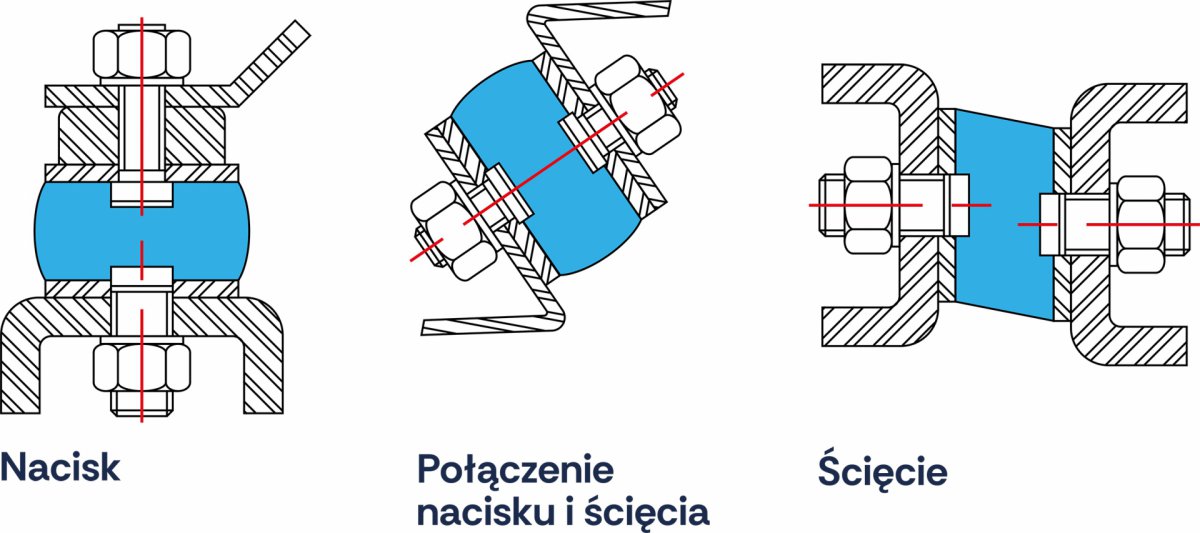

Typy Kompresji - wibroizolatory cylindryczne
Wibroizolatory Cylindryczne ( Wibroizolatory Gumowo Metalowe ): nigdy nie powinno się powieszać elementów na wibroizolatorach cylindrycznych ( rozciąganie). Wibroizolatory należy stosować w trybie kompresji: nacisk, ścięcie lub kombinacji nacisku i ścięcia.Nigdy nie należy przekraczać maksymalnych obciążeń wskazanych na naszej stronie internetowej. Powyżej znajduje się schemat odpowiedniego montażu oraz typy kompresji dla kategorii Wibroizolatory Cylindryczne.
|
Właściwości |
Guma Naturalna |
K. etylenowo-propylenowo-dienowy |
Chloropren |
Kauczuk nitrylowo-butadeinowy |
Kauczuk fluorowy (Viton) |
Kauczuk silikonowy |
|
|
Oznaczenie Międzynarodowe |
NR |
EPDM |
CR |
NBR |
FKM |
VMQ |
|
|
Zakres twardości gumy w ShA |
25-95 |
20-95 |
20-90 |
20-95 |
50-90 |
20-90 |
|
|
Właściwości |
Wytrzymałość |
5 |
4 |
4 |
4 |
3 |
2 |
|
Wydłużenie |
5 |
4 |
4 |
4 |
3 |
5 |
|
|
Elastyczność |
5 |
4 |
3 |
3 |
0 |
4 |
|
|
Odporność na zerwania |
5 |
3 |
4 |
3 |
1 |
1 |
|
|
Odporność na ścieranie |
3 |
4 |
4 |
5 |
2 |
1 |
|
|
Odkształcenia Trwałe |
Przy maks. temp. roboczej |
3 |
1 |
2 |
3 |
0 |
0 |
|
W temp. pokojowej |
1 |
0 |
2 |
1 |
1 |
0 |
|
|
Odporność termiczna |
Min. Ciągła temp. pracy |
-50 |
-50 |
-40 |
-45 |
-30 |
-50 |
|
Maks. Ciągła temp. pracy |
80 |
130 |
100 |
110 |
220 |
210 |
|
|
Odporność |
Benzyna |
0 |
0 |
1 |
3 |
5 |
1 |
|
Olej mineralny w temp. 100 °C |
0 |
0 |
3 |
5 |
5 |
3 |
|
|
Wodny roztwór kwasów nieorganicznych o pH<7 |
1 |
5 |
3 |
3 |
5 |
3 |
|
|
Wodny roztwór zasad nieorganicznych o pH>7 |
2 |
5 |
3 |
2 |
5 |
1 |
|
|
Woda o temperaturze 100 °C |
2 |
5 |
3 |
3 |
5 |
3 |
|
|
Ozon i warunki atmosferyczne |
2 |
5 |
5 |
1 |
5 |
5 |
|
Faq
Wibroizolatory cylindryczne to elementy stosowane do elastycznego połączenia urządzeń. Mają bardzo szerokie spektrum zastosowania, szczególnie do izolacji antywibracyjnej maszyn i urządzeń. Wibroizolator cylindryczny wykonany jest z gumowego walca z dwoma równoległymi płytkami metalowymi na końcach które umożliwiają zamocowanie wibroizolatora za pomocą: śrub w typie C i E. Nakrętkami w przypadku: wibroizolator Typu A i wibroizolator typu D lub kombinacji obu typów mocowania w wibroizolatorze typu B.
Guma wibroizolatora działa na siły ściskające lub ścinające w zależności od kierunku w którym wibroizolator jest umieszczony w urządzeniu. Wibroizolatory są montowane za pomocą śrub lub nakrętek w zależności od modelu i przymocowane z jednej strony do urządznia emitującego wibracje a z drugiej strony do stałego podłoża, ramy (elementu konstrukcyjnego).
W zależności od wielkości wibroizolatora oraz twardości gumy wibroizolator jest mniej lub bardziej elastyczny. Wibroizolator pod obciążeniem może uginać się nawet do kilku milimetrów i właśnie dzięki temu możliwe jest tłumienie drgań.
Zalety stosowania wibroizolatorów cylindrycznych:
- Łatwe w instalacji
- Wysoka elastyczność
- Ekonomiczne
Wibroizolatory cylindryczne są szczególnie polecane do:
- małe pompy
- wentylatory
- zagęszczarki
- silniki elektryczne
- panele sterujące
- szafy sterownicze
Wibroizolator Cylindryczny Typ A : wymiary calowe Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.
| Kod produktu | d1 (cale) | h (cale) | d2 (cale) | l (cale) | Cena brutto | Dostępność
|
Ilość | |
|---|---|---|---|---|---|---|---|---|
| A1X1-UNC1/4-20X1/2 | 1 | 1 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| A1X1-UNC1/4-20X5/8 | 1 | 1 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| A1X1/2-UNC1/4-20X1/2 | 1 | 1/2 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| A1X1/2-UNC1/4-20X5/8 | 1 | 1/2 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| A1X1-UNC5/16-18X5/8 | 1 | 1 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| A1X1/2-UNC5/16-18X5/8 | 1 | 1/2 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| A1X3/4-UNC1/4-20X1/2 | 1 | 3/4 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| A1X3/4-UNC1/4-20X5/8 | 1 | 3/4 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| A1X3/4-UNC5/16-18X5/8 | 1 | 3/4 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| A11/4X1-UNC1/4-20X1/2 | 1.1/4 | 1 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie |

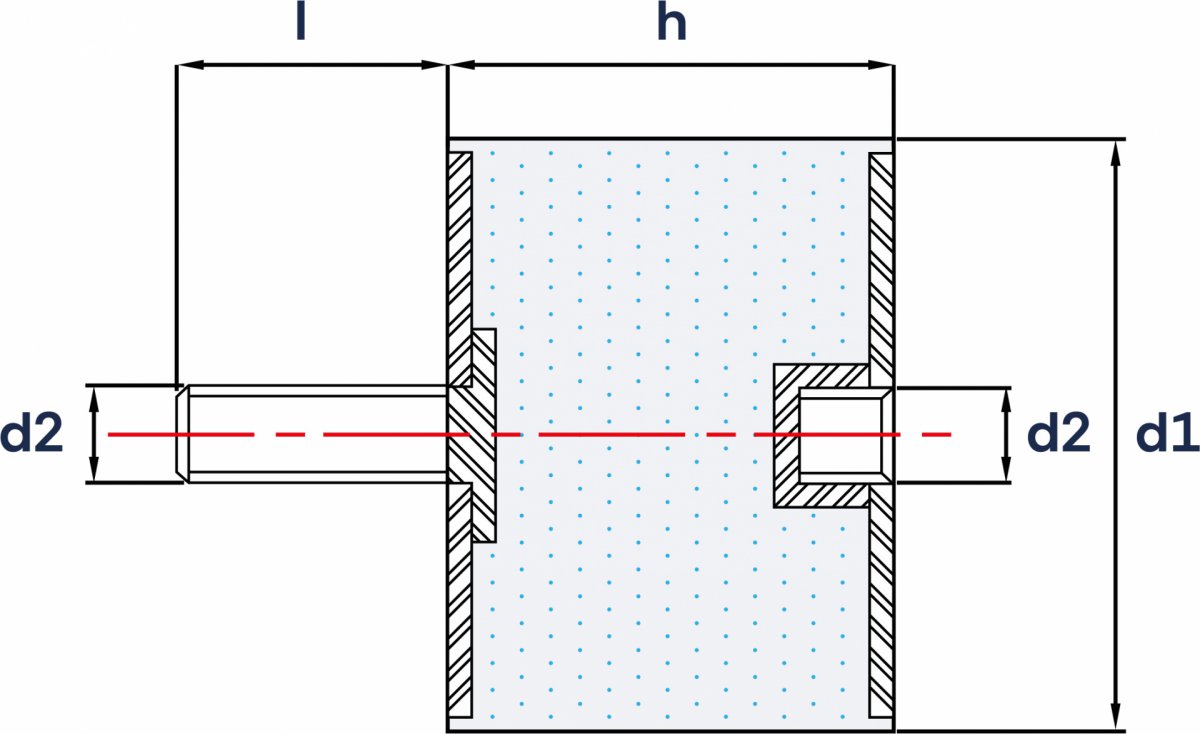

Wibroizolator Cylindryczny Typ B : wymiary calowe Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.
| Kod produktu | d1 (cale) | h (cale) | d2 ( cale) | l (cale) | Cena brutto | Dostępność
|
Ilość | |
|---|---|---|---|---|---|---|---|---|
| B1X1-UNC1/4-20X1/2 | 1 | 1 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| B1X1-UNC1/4-20X5/8 | 1 | 1 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| B1X1/2-UNC1/4-20X1/2 | 1 | 1/2 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| B1X1/2-UNC1/4-20X5/8 | 1 | 1/2 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| B1X1-UNC5/16-18X5/8 | 1 | 1 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| B1X1/2-UNC5/16-18X5/8 | 1 | 1/2 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| B1X3/4-UNC1/4-20X1/2 | 1 | 3/4 | UNC1/4 | 1/2 |
|
Produkt na zamówienie | ||
| B1X3/4-UNC1/4-20X5/8 | 1 | 3/4 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| B1X3/4-UNC5/16-18X5/8 | 1 | 3/4 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| B11/4X1-UNC1/4-20X1/2 | 1.1/4 | 1 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie |
Wibroizolator Cylindryczny Typ C : wymiary calowe Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.
| Kod produktu | d1 (cale) | h (cale) | d2 (cale) | Cena brutto | Dostępność
|
Ilość | |
|---|---|---|---|---|---|---|---|
| C1X1-UNC1/4-20 | 1 | 1 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| C1X1-UNC5/16-18 | 1 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| C1X3/4-UNC1/4-20 | 1 | 3/4 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| C11/4X1-UNC1/4-20 | 1.1/4 | 1 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| C11/2X1-UNC3/8-16 | 1.1/2 | 1 | UNC3/8-16 |
|
Produkt na zamówienie | ||
| C11/2X1-UNC5/16-18 | 1.1/2 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| C11/4X1-UNC5/16-18 | 1.1/4 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| C11/4X3/4-UNC1/4-20 | 1.1/4 | 3/4 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| C13/8X1-UNC5/16-18 | 1.3/8 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| C19/16X1-UNC3/8-16 | 1.9/16 | 1 | UNC3/8-16 |
|
Produkt na zamówienie |
Wibroizolator Cylindryczny (odbojnik, stopka) Typ D : wymiary calowe Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.
| Kod produktu | d1 (cale) | h (cale) | d2 (cale) | l (cale) | Cena brutto | Dostępność
|
Ilość | |
|---|---|---|---|---|---|---|---|---|
| D1X1-UNC1/4-20X1/2 | 1 | 1 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| D1X1-UNC1/4-20X5/8 | 1 | 1 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| D1X1/2-UNC1/4-20X1/2 | 1 | 1/2 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| D1X1/2-UNC1/4-20X5/8 | 1 | 1/2 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| D1X1-UNC5/16-18X5/8 | 1 | 1 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| D1X1/2-UNC5/16-18X5/8 | 1 | 1/2 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| D1X3/4-UNC1/4-20X1/2 | 1 | 3/4 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie | ||
| D1X3/4-UNC1/4-20X5/8 | 1 | 3/4 | UNC1/4 | 20x5/8 |
|
Produkt na zamówienie | ||
| D1X3/4-UNC5/16-18X5/8 | 1 | 3/4 | UNC5/16 | 18x5/8 |
|
Produkt na zamówienie | ||
| D11/4X1-UNC1/4-20X1/2 | 1.1/4 | 1 | UNC1/4 | 20x1/2 |
|
Produkt na zamówienie |
Wibroizolator Cylindryczny (odbojnik, stopka) Typ E : wymiary calowe Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.
| Kod produktu | d1 (cale) | h (cale) | d2 (cale) | Cena brutto | Dostępność
|
Ilość | |
|---|---|---|---|---|---|---|---|
| E1X1-UNC1/4-20 | 1 | 1 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| E1X1/2-UNC1/4-20 | 1 | 1/2 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| E1X1-UNC5/16-18 | 1 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| E1X1/2-UNC5/16-18 | 1 | 1/2 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| E1X3/4-UNC1/4-20 | 1 | 3/4 | UNC1/4-20 |
|
Produkt na zamówienie | ||
| E1X3/4-UNC5/16-18 | 1 | 3/4 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| E11/2X1-UNC3/8-16 | 1.1/2 | 1 | UNC3/8-16 |
|
Produkt na zamówienie | ||
| E11/2X1-UNC5/16-18 | 1.1/2 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| E11/4X1-UNC5/16-18 | 1.1/4 | 1 | UNC5/16-18 |
|
Produkt na zamówienie | ||
| E11/4X1-UNC5/16-18 | 1.1/4 | 1 | UNC5/16-18 |
|
Produkt na zamówienie |
