Wibroizolatory Daszkowe

Wibroizolatory daszkowe należą do grupy elementów gumowo–metalowych stosowanych w systemach tłumienia drgań i wstrząsów. Ich zadaniem jest ograniczenie przenoszenia obciążeń dynamicznych z maszyny na fundament lub konstrukcję nośną. W porównaniu z klasycznymi elementami cylindrycznymi, izolatory w wykonaniu daszkowym cechują się podwyższoną odpornością na siły ściskające i wyrwanie, co umożliwia ich stosowanie w aplikacjach o podwyższonych wymaganiach bezpieczeństwa.

Podczas pracy maszyn i urządzeń mechanicznych powstają niepożądane wibracje, które mogą prowadzić do ich szybszego zużycia, uszkodzeń konstrukcji, a także obniżenia komfortu pracy operatorów. Wibroizolatory daszkowe skutecznie minimalizują te zjawiska, dzięki czemu:

• wydłużają żywotność maszyn i urządzeń,

• chronią konstrukcje budowlane przed przenoszeniem drgań,

• zwiększają bezpieczeństwo pracy,

• ograniczają emisję hałasu do otoczenia,

• poprawiają stabilność pracy urządzeń.

Wibroizolatory daszkowe znajdują zastosowanie wszędzie tam, gdzie wymagane jest zabezpieczenie urządzeń przed przenoszeniem drgań i wstrząsów:

• agregaty prądotwórcze, sprężarki, pompy,

• silniki spalinowe i przekładnie,

• wentylatory i centrale wentylacyjne,

• maszyny budowlane i transportowe,

• urządzenia testowe i stanowiska pomiarowe.

Dzięki budowie uniemożliwiającej wyrwanie, sprawdzają się w aplikacjach mobilnych oraz w transporcie morskim i kolejowym.

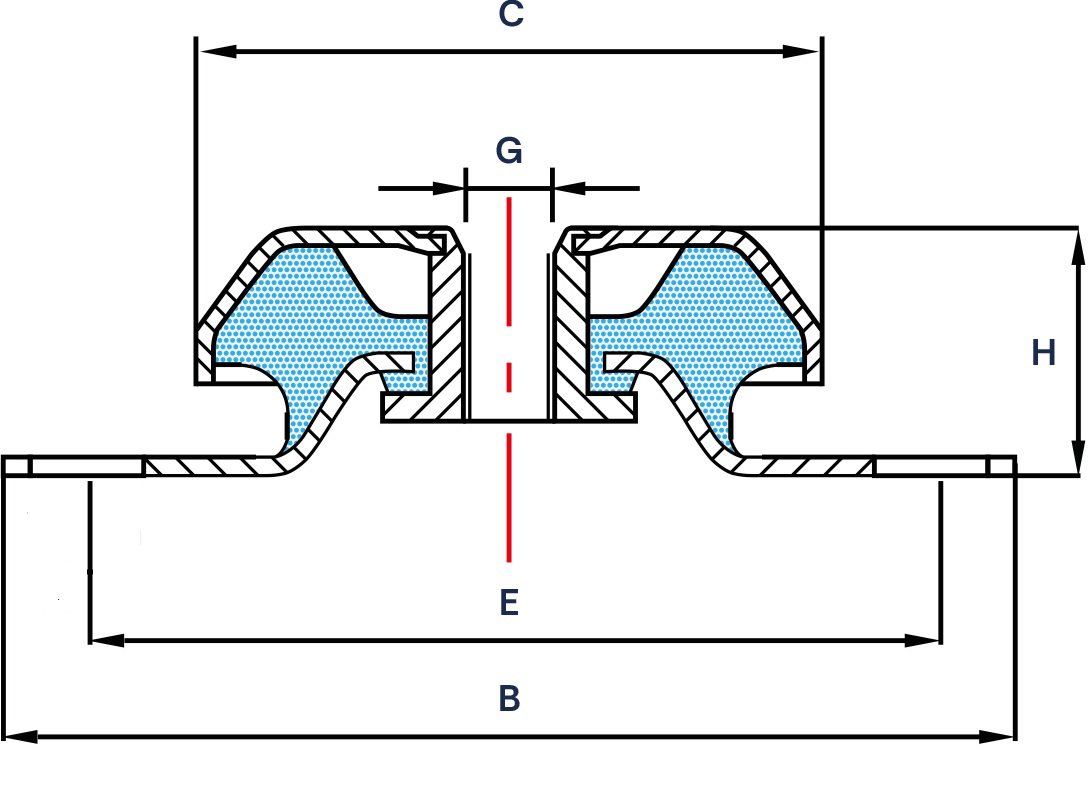

Typowy wibroizolator daszkowy zbudowany jest z:

• korpusu gumowego o kształcie stożkowym lub zbliżonym do stożka,

• górnej i dolnej płytki metalowej, które pełnią funkcję elementów montażowych,

• gwintowanych trzpieni lub tulei, umożliwiających mocowanie do ramy maszyny oraz fundamentu.

Geometria elementu została zaprojektowana w taki sposób, aby rozkład naprężeń w materiale elastomerowym pozwalał na efektywne tłumienie drgań przy zachowaniu stabilności wymiarowej. Charakterystyczny „daszek” ogranicza możliwość wyrwania elementu podczas pracy pod zmiennym obciążeniem.

Firma Propolimer oferuje szeroki wybór wibroizolatorów daszkowych dopasowanych do różnych obciążeń i warunków pracy. Dzięki doświadczeniu w produkcji elementów gumowo-metalowych, zapewniamy produkty o wysokiej jakości i konkurencyjnej cenie. Nasze rozwiązania sprawdzają się zarówno w zastosowaniach przemysłowych, jak i mobilnych, a indywidualne podejście do klienta pozwala dobrać wibroizolatory optymalnie do danej aplikacji.

Wibroizolatory daszkowe należą do grupy elementów gumowo–metalowych stosowanych w systemach tłumienia drgań i wstrząsów. Ich zadaniem jest ograniczenie przenoszenia obciążeń dynamicznych z maszyny na fundament lub konstrukcję nośną. W porównaniu z klasycznymi elementami cylindrycznymi, izolatory w wykonaniu daszkowym cechują się podwyższoną odpornością na siły ściskające i wyrwanie, co umożliwia ich stosowanie w aplikacjach o podwyższonych wymaganiach bezpieczeństwa.

Dobór odpowiedniego wibroizolatora wymaga analizy obciążeń statycznych i dynamicznych. Kluczowe parametry to:

• nośność statyczna – od kilku do kilkuset kilogramów na element,

• sztywność dynamiczna – określająca zdolność tłumienia w funkcji częstotliwości,

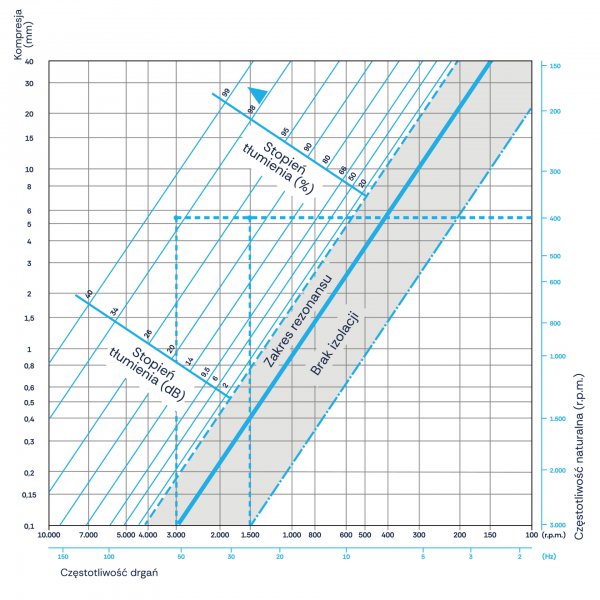

• częstotliwość własna układu – powinna być odpowiednio niższa od częstotliwości wzbudzenia,

• zakres temperatur pracy – zazwyczaj od -30°C do +80°C (w zależności od elastomeru),

• odporność chemiczna – zależna od rodzaju gumy i środowiska pracy.

W praktyce stosuje się współczynniki bezpieczeństwa 2–3 w stosunku do dopuszczalnego obciążenia.

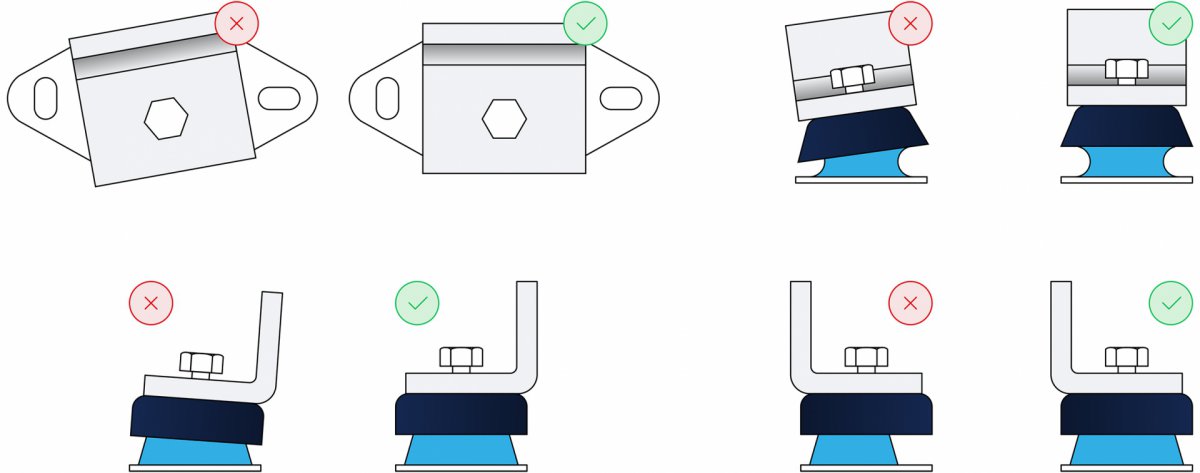

Wibroizolatory montuje się najczęściej w układach czteropunktowych, z równomiernym rozkładem obciążeń. Należy zwrócić uwagę na prawidłowy dobór twardości gumy oraz wysokości ugięcia statycznego. Zbyt sztywne elementy nie zapewnią tłumienia, natomiast zbyt miękkie mogą prowadzić do nadmiernych przemieszczeń i utraty stabilności. Regularna kontrola stanu powierzchni gumy i elementów metalowych pozwala utrzymać izolatory w pełnej sprawności przez wiele lat.

Z oferty wyrywkowo dostępne są wartości maksymalnego obciążenia w zakresie od ok. 400 N do nawet 34 000 N. Również ugięcie statyczne mieści się w przedziale od około 2 mm do 5 mm. Ciągłą produkcję zapewnia się w szerokiej gamie wymiarów i twardości.

Wibroizolatory typu DO to technicznie zaawansowane, trwałe rozwiązania antywibracyjne, idealne dla przemysłu wymagającego niezawodnej izolacji drgań i dużej nośności. Owalna konstrukcja i solidne materiały sprawiają, że elementy te doskonale zabezpieczają urządzenia i ramy wibracyjne. Dzięki szerokim zakresom parametrów, można je precyzyjnie dobierać do różnych układów przemysłowych.
