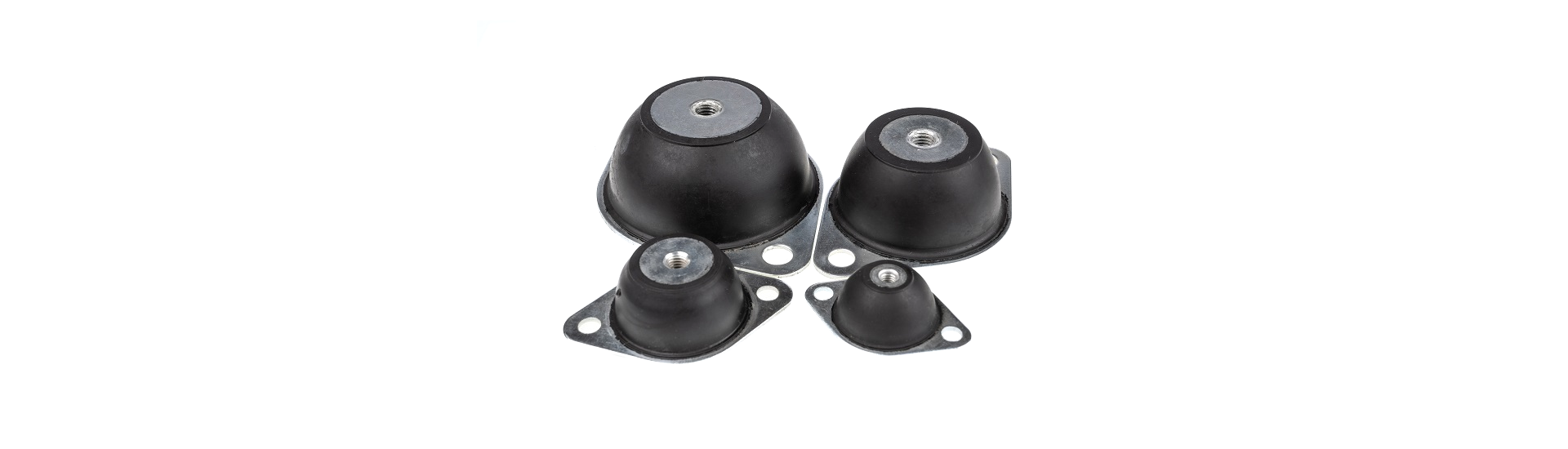

Wibroizolatory Kołnierzowe

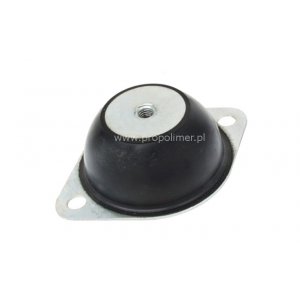

• Wibroizolator kołnierzowy o podstawie owalnej  (mocowany do podłoża za pomocą 2 śrub)
• Wibroizolator kołnierzowy o podstawie kwadratowej (mocowany do podłoża za pomocą 4 śrub)

Wibroizolatory kołnierzowe charakteryzują się wysokim poziomem ugięcia zapewniając doskonały poziom redukcji drgań. Wibroizolatory tego typu amortyzują wibracje w pionie i poziomie. Wibroizolator kołnierzowy szczególnie jest zalecany do redukcji wibracji urządzeń wolnoobrotowych.

Wibroizolatory Kołnierzowe wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.

Część metalowa wibroiozolatowa wykonana jest ze stali galwanizowanej ocynkowanej ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).

Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2

Wibroizolatory Kołnierzowe standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA ale na zamówienie jesteśmy w stanie wykonać wibroizolatory o twardości od 30 ShA do 90 ShA.

Cechy

• Zakres temperatury pracy: od -40 °C do +80 °C
• Materiał: Kauczuk Naturalny NR

Zastosowanie

• Maszyny wolnoobrotowe
• Pompy
• Wentylatory
• Silniki elektryczne
• Przesiewacze

Wibroizolatory kołnierzowe to zaawansowane elementy techniczne przeznaczone do skutecznego tłumienia drgań, wibracji oraz hałasu strukturalnego w maszynach, urządzeniach i konstrukcjach przemysłowych. Ich charakterystyczną cechą jest zintegrowany kołnierz montażowy, który zapewnia wyjątkową stabilność mocowania, precyzyjne pozycjonowanie oraz równomierne przenoszenie obciążeń na konstrukcję nośną. Dzięki temu wibroizolatory kołnierzowe znajdują zastosowanie wszędzie tam, gdzie klasyczne wibroizolatory cylindryczne lub stożkowe nie zapewniają wystarczającej sztywności bocznej i bezpieczeństwa montażu.

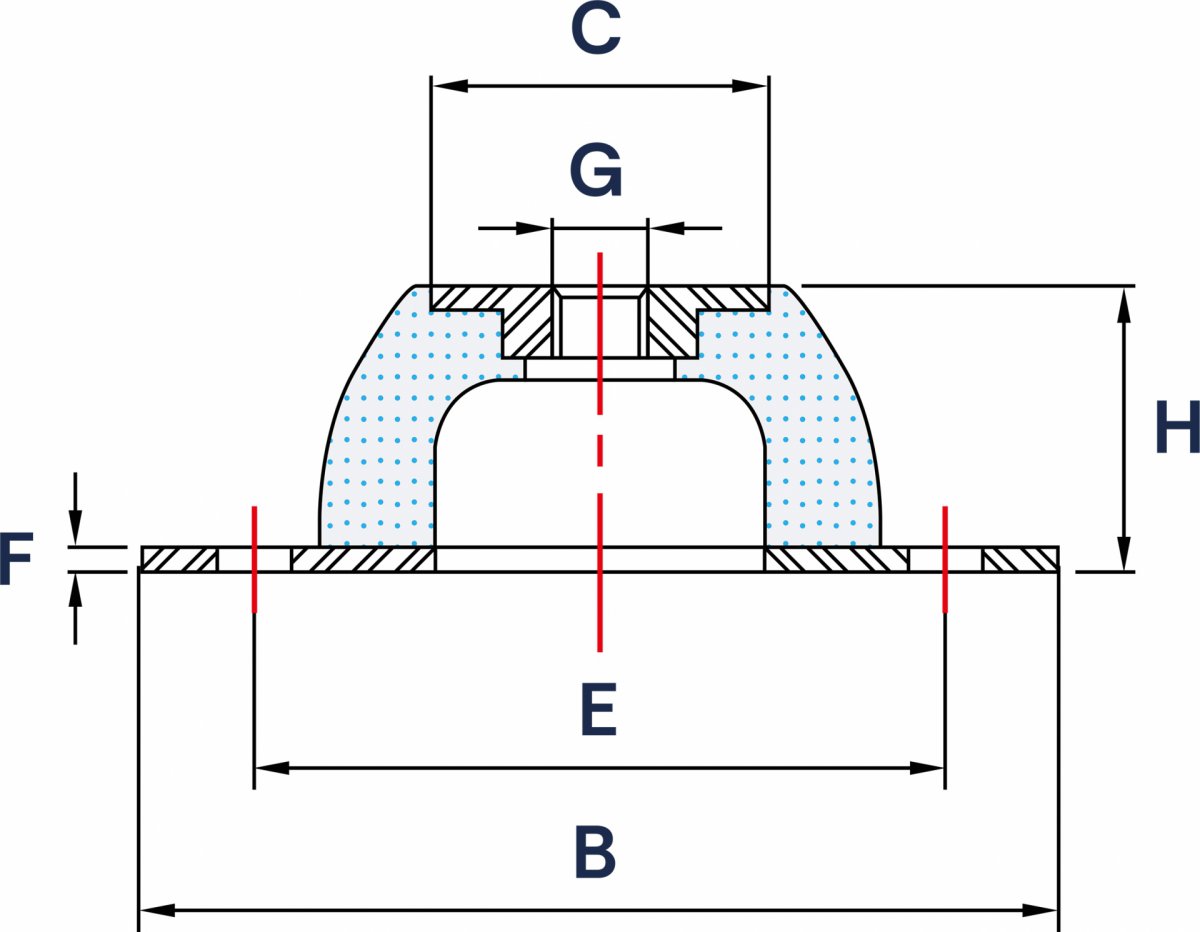

Podstawą konstrukcji wibroizolatora kołnierzowego jest element elastomerowy połączony trwale z częścią metalową, wyposażoną w kołnierz z otworami montażowymi. Taka budowa pozwala na:

• sztywne i bezpieczne przykręcenie do ramy, fundamentu lub konstrukcji stalowej,

• eliminację ryzyka przemieszczeń bocznych,

• równomierne rozłożenie sił statycznych i dynamicznych,

• wysoką odporność na obciążenia udarowe i zmienne.

Kołnierz pełni funkcję stabilizującą, natomiast część gumowa odpowiada za pochłanianie energii drgań oraz redukcję przenoszenia wibracji na otoczenie.

Wibroizolatory kołnierzowe działają na zasadzie sprężysto-tłumiącej deformacji elastomeru. Energia drgań generowanych przez pracujące urządzenie jest rozpraszana w objętości gumy, co prowadzi do:

• ograniczenia amplitudy drgań,

• zmniejszenia hałasu konstrukcyjnego,

• ochrony elementów mechanicznych przed zmęczeniem materiału,

• zwiększenia trwałości maszyn i instalacji.

Dzięki sztywnej podstawie kołnierzowej, wibroizolatory te doskonale radzą sobie nie tylko z obciążeniami osiowymi, ale również z siłami poprzecznymi i momentami skręcającymi, co ma kluczowe znaczenie w wielu aplikacjach przemysłowych.

Wibroizolatory kołnierzowe dostępne są w szerokim zakresie wymiarów, obejmującym różne średnice elementu gumowego, wysokości robocze oraz rozstawy otworów montażowych w kołnierzu. Umożliwia to:

• precyzyjne dopasowanie do masy urządzenia,

• właściwy dobór ugięcia statycznego,

• optymalizację charakterystyki tłumienia,

• łatwą integrację z istniejącymi konstrukcjami.

Dzięki temu wibroizolatory kołnierzowe mogą być stosowane zarówno w lekkich układach automatyki, jak i w ciężkich maszynach przemysłowych, gdzie występują znaczne obciążenia dynamiczne.

W zależności od warunków pracy oraz środowiska eksploatacji, część gumowa wibroizolatorów kołnierzowych może być wykonana z różnych mieszanek elastomerowych:

• dobra odporność na warunki atmosferyczne i starzenie,

• odporność na ozon i promieniowanie UV,

• stabilne właściwości mechaniczne,

• uniwersalne zastosowanie wewnętrzne i zewnętrzne.

• wysoka odporność na oleje, smary i paliwa,

• dobra odporność na ścieranie,

• preferowany w maszynach i środowiskach olejowych.

• bardzo dobra odporność na wodę, parę i wilgoć,

• odporność na czynniki atmosferyczne i UV,

• zachowanie elastyczności w szerokim zakresie temperatur,

• idealny do zastosowań zewnętrznych.

• bardzo szeroki zakres temperatur pracy,

• odporność na starzenie cieplne,

• elastyczność w warunkach ekstremalnych,

• stosowany w aplikacjach specjalnych oraz wysokotemperaturowych.

Części metalowe wibroizolatorów kołnierzowych wykonywane są z materiałów zapewniających wysoką trwałość mechaniczną oraz odporność na korozję. Odpowiedni dobór materiału metalowego:

• wydłuża żywotność wibroizolatora,

• zmniejsza koszty serwisowe,

• umożliwia stosowanie w trudnych warunkach środowiskowych,

• zwiększa bezpieczeństwo montażu.

W praktyce wibroizolatory kołnierzowe doskonale sprawdzają się w środowiskach przemysłowych, wilgotnych oraz narażonych na zmienne warunki atmosferyczne.

Aby umożliwić precyzyjne dostrojenie parametrów tłumienia, wibroizolatory kołnierzowe dostępne są w szerokim zakresie twardości Shore A:
35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90 ShA.

• 35–50 ShA – miękkie warianty o bardzo dobrej zdolności izolacji drgań i hałasu,

• 55–70 ShA – rozwiązania uniwersalne, łączące nośność z efektywnym tłumieniem,

• 75–90 ShA – twarde wibroizolatory do bardzo dużych obciążeń i intensywnej pracy.

Dobór właściwej twardości ma bezpośredni wpływ na ugięcie, skuteczność wibroizolacji oraz trwałość całego układu.

Wybrane wibroizolatory kołnierzowe mogą spełniać wymagania normy EN 45545-2, dotyczącej ochrony przeciwpożarowej. Jest to szczególnie istotne w:

• transporcie szynowym,

• infrastrukturze publicznej,

• obiektach o podwyższonych wymaganiach bezpieczeństwa.

Zgodność z normą oznacza ograniczoną palność materiałów oraz kontrolowany poziom emisji dymu.

W ofercie dostępne są również wibroizolatory kołnierzowe wykonane z gumy antystatycznej, która:

• przewodzi ładunki elektryczne,

• zapobiega ich gromadzeniu się,

• minimalizuje ryzyko wyładowań elektrostatycznych (ESD).

Takie rozwiązania są szczególnie istotne w przemyśle elektronicznym, strefach zagrożonych wybuchem oraz w precyzyjnych liniach technologicznych.

Wibroizolatory kołnierzowe znajdują zastosowanie m.in. w:

• maszynach produkcyjnych i przemysłowych,

• agregatach prądotwórczych,

• systemach HVAC i wentylacji,

• sprężarkach, pompach i wentylatorach,

• automatyce przemysłowej,

• konstrukcjach stalowych i fundamentach maszyn.

Wibroizolatory kołnierzowe to technicznie zaawansowane rozwiązanie przeznaczone do stabilnej i skutecznej izolacji drgań w wymagających aplikacjach przemysłowych. Dzięki:

• kołnierzowej konstrukcji zapewniającej wysoką stabilność montażu,

• szerokiej gamie wymiarów,

• elastomerom CR, NBR, EPDM i VMQ,

• pełnemu zakresowi twardości 35–90 ShA,

• możliwości wykonania w wersji antystatycznej,

• zgodności z normą EN 45545-2,

stanowią niezawodne i trwałe rozwiązanie, które skutecznie chroni maszyny, poprawia komfort pracy oraz znacząco wydłuża żywotność całych układów mechanicznych i konstrukcyjnych.
