Wibroizolatory Daszkowe

Wibroizolatory Daszkowe można stosować w urządzeniach statycznych oraz mobilnych. Wibroizolatory DO oraz DK są łatwe w instalacji i zapewniają wysoki poziom izolacji drgań oraz redukcję hałasu. Wibroizolatory daszkowe dostępne są w szerokiej gamie rozmiarów oraz twardości dzięki czemu wibroizolatory te posiadają duży zakres obciążeń, od 10 kg do 4000 kg.

Wibroizolatory Dzaszkowe Typu DO i DK to elementy antywibracyjne które mogą pracować przy obciążeniach ściskających oraz ścinających. Wysoka budowa wibroizolatorów daje możliwości ugięcia w wysokim stopniu pod ciężarem właściwym urządzenia co zapewnia doskonałą izolację drgań. Tego typu wibroizolatory dobieramy tak aby zapewnić izolacjędrgań w przediale 80-95%.

  • Zastosowanie: agregaty prądotwórcze, zespoły pompowe, sprężarki, wentylatory, generatory itp.



Główne cechy:

  • Idealne do maszyn wirnikowych
  • Wysoki poziom izolacji drań
  • Ochrona przeciw zachlapaniem oleju
  • Ochrona przed awarią

Posiadamy w ofercie dwa typy Wibroizolatorów Daszkowych:

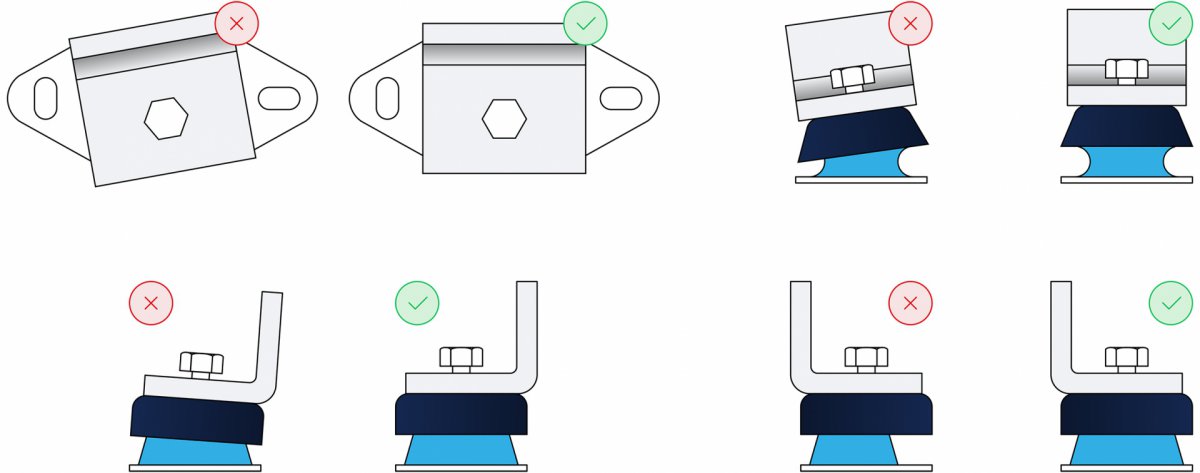

Prawidłowy montaż- wibroizolatory daszkowe

Schemat odpowiedniego monatażu - Wibroizolatory Maszynowe Daszkowe
Prawidłowy montaż- wibroizolatory daszkowe

Prawidłowy montaż - wibroizolatory maszynowe- daszkowe: Wibroizolatory należy montować pomiędzy dwiema równoległymi i idealnie płaskimi powierzchniami. Powyżej znajduje się schemat prawidłowego montażu wibroizolatorów oraz przykładowy nieprawidłowy montaż.

Faq

Jak odpowiednio dobrać wibroizolatory ?

Przewodnik do prostego doboru wibroizolatorów

1. Określ całkowitą masę urządzenia oraz ilość punktów podparcia ( wibroizolatorów ).

2. Oblicz ciężar jaki przypada na każdy wibroizolator (należy wziąć pod uwagę że ciężar może nie być równomiernie rozłożony).

3. Określ prędkość obrotową urządzenia lub częstotliwość drgań.

4. Sprawdź jakie jest ugięcie statyczne wibroizolatora i porównaj z poniższą tabelą



Prędkość

Obrotowa

 Wymagany stopień tłumienia drgań w %
70% 80% 90%
1000 RPM 4.0mm 5.4mm 10mm
1500 RPM 1.8mm 2.5mm 4.5mm
3000 RPM 0.5mm 0.7mm 1.2mm



5. W oparciu o obciążenie wybierz odpowiedni typ wibroizolatora biorąc pod uwagę: czy sprzęt jest mobilny czy statyczny, wymagania sprzętu odnośnie montażu.

6. Upewnij się że wszystkie urządzenia wspomagające maszyny, jak rury wydechowe, rurociągi, przewody elektryczne są swobodnie połączone z izolowanym urządzeniem aby umożliwić swobodne poruszanie się sprzętu

Jakie są gównie cechy wibroizolatorów daszkowych ?

Główne cechy wibroizolatorów daszkowych:

  • Górna część metalowa wibroizolatora chroni gumę przed: Ozonem, Promieniowaniem UV, Olejami oraz przed mechanicznym uszkodzeniu elementu tłumiącego drgania czyli gumę.
  • Części metalowe wibroizolatorów posiadają ochronę antykorozyjną i są odpowiednie do zastosowań zewnętrznych.
  • Wibroizolator posiada zabezpieczenie w postaci blokującej tulejki która zapewnia niezawodną ochronę w przypadku awarii.
  • Zabezpieczenie wibroizolatora chroni przed zerwaniem się mocowania dzięki czemu jest idealnym wibroizolatorem do zastosowań w urządzeniach mobilnych.
  • Podstawa wibroizolatora posiada grawer twardości co pozwala identyfikację produktu nawet po kilku latach użytkowania.
  • Niektóre modele wibroizolatorów daszkowych posiadają wytłoczony krzyż który poprawia odprowadzanie olejów oraz zapewnia większą wytrzymałość górnej częći wibroizolatora.
Wykres tłumienia drgań

Wykres

Typ DK
Znaleziono 9 wyników

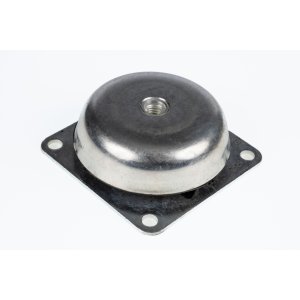

Wibroizolator Daszkowy DK108100 / 40P
Wibroizolator Daszkowy DK108100 / 40P

Wibroizolator Daszkowy Podstawa kwadratowa DK 108100/40P: M12, Twardość: 40 ShA, 60 ShA, 70 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu

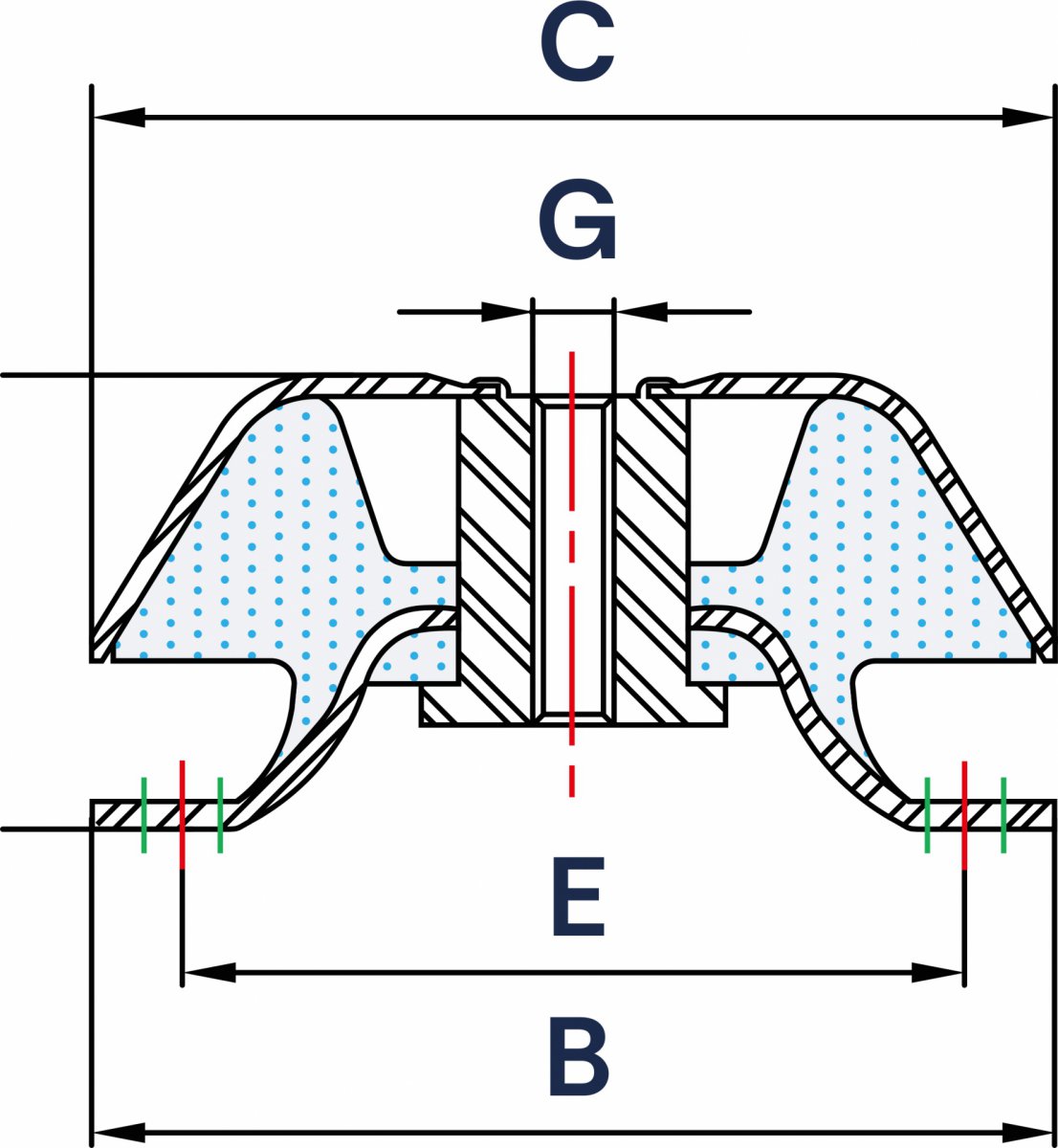

B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK-B-108100/40P-M12-45
B x C (mm): 108x100
H (mm): 40
E (mm): 88
G: M12
Max obciążenie (N): 5200
Ugięcie (mm): 3
108x100
40
88
M12
5200
3
163.40 zł
Wysyłka w ciągu 24 h
DK-B-108100/40P-M12-60
B x C (mm): 108x100
H (mm): 40
E (mm): 88
G: M12
Max obciążenie (N): 14000
Ugięcie (mm): 3
108x100
40
88
M12
14000
3
163.40 zł
Wysyłka w ciągu 24 h
DK-B-108100/40P-M12-70
B x C (mm): 108x100
H (mm): 40
E (mm): 88
G: M12
Max obciążenie (N): 19000
Ugięcie (mm): 3
108x100
40
88
M12
19000
3
163.40 zł
Wysyłka w ciągu 24 h
DK108100/40P-M12-40
B x C (mm): 108x100
H (mm): 40
E (mm): 88
G: M12
Max obciążenie (N): 5200
Ugięcie (mm): 3
108x100
40
88
M12
5200
3
0 zł
Produkt na zamówienie
DK108100/40P-M12-60
B x C (mm): 108x100
H (mm): 40
E (mm): 88
G: M12
Max obciążenie (N): 14000
Ugięcie (mm): 3
108x100
40
88
M12
14000
3
0 zł
Produkt na zamówienie
DK108100/40P-M12-70
B x C (mm): 108x100
H (mm): 40
E (mm): 88
G: M12
Max obciążenie (N): 19000
Ugięcie (mm): 3
108x100
40
88
M12
19000
3
0 zł
Produkt na zamówienie

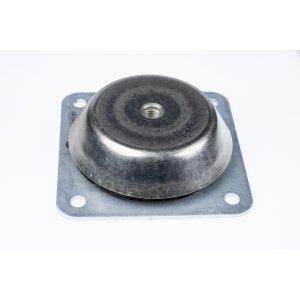

Wibroizolator Daszkowy DK168150 / 51P
Wibroizolator Daszkowy DK168150 / 51P

Wibroizolator Daszkowy Podstawa kwadratowa DK 168150/51P: M16, M20 Twardość: 40 ShA, 60 ShA, 70 ShA  Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK-B-168150/51M16-60
B x C (mm): 168x150
H (mm): 51
E (mm): 132
G: M16
Max obciążenie (N): 25000
Ugięcie (mm): 4
168x150
51
132
M16
25000
4
435.71 zł
Wysyłka w ciągu 24 h
DK168150/51P-M16-40
B x C (mm): 168x150
H (mm): 51
E (mm): 132
G: M16
Max obciążenie (N): 18000
Ugięcie (mm): 4
168x150
51
132
M16
18000
4
0 zł
Produkt na zamówienie
DK168150/51P-M16-60
B x C (mm): 168x150
H (mm): 51
E (mm): 132
G: M16
Max obciążenie (N): 25000
Ugięcie (mm): 4
168x150
51
132
M16
25000
4
435.71 zł
Wysyłka w ciągu 24 h
DK168150/51P-M20-40
B x C (mm): 168x150
H (mm): 51
E (mm): 132
G: M20
Max obciążenie (N): 18000
Ugięcie (mm): 4
168x150
51
132
M20
18000
4
435.71 zł
Wysyłka w ciągu 24 h
DK168150/51P-M20-60
B x C (mm): 168x150
H (mm): 51
E (mm): 132
G: M20
Max obciążenie (N): 25000
Ugięcie (mm): 4
168x150
51
132
M20
25000
4
435.71 zł
Wysyłka w ciągu 24 h
DK168150/51P-M20-70
B x C (mm): 168x150
H (mm): 51
E (mm): 132
G: M20
Max obciążenie (N): 38250
Ugięcie (mm): 4
168x150
51
132
M20
38250
4
435.71 zł
Wysyłka w ciągu 24 h
Wibroizolator Daszkowy DK168135 / 50P
Wibroizolator Daszkowy DK168135 / 50P

Wibroizolator Daszkowy Podstawa kwadratowa DK 168131/50P: M16, Twardość: 40 ShA, 60 ShA, 70 ShA  Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK168135/50P-M16-40
B x C (mm): 168x135
H (mm): 50
E (mm): 132
G: M16
Max obciążenie (N): 17000
Ugięcie (mm): 3
168x135
50
132
M16
17000
3
0 zł
Produkt na zamówienie
DK168135/50P-M16-60
B x C (mm): 168x135
H (mm): 50
E (mm): 132
G: M16
Max obciążenie (N): 24000
Ugięcie (mm): 3
168x135
50
132
M16
24000
3
0 zł
Produkt na zamówienie
DK168135/50P-M16-70
B x C (mm): 168x135
H (mm): 50
E (mm): 132
G: M16
Max obciążenie (N): 33000
Ugięcie (mm): 3
168x135
50
132
M16
33000
3
0 zł
Produkt na zamówienie
Wibroizolatory Daszkowe DK170162 / 58
Wibroizolatory Daszkowe DK170162 / 58

Wibroizolator Daszkowy Podstawa kwadratowa DK 170162/58: M16, M20. Twardość: 40 ShA, 60 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK170162/58-M16-45
B x C (mm): 170x162
H (mm): 58
E (mm): 140-150
G: M16
Max obciążenie (N): 9000
Ugięcie (mm): 8
170x162
58
140-150
M16
9000
8
0 zł
Produkt na zamówienie
DK170162/58-M16-60
B x C (mm): 170x162
H (mm): 58
E (mm): 140-150
G: M16
Max obciążenie (N): 16000
Ugięcie (mm): 8
170x162
58
140-150
M16
16000
8
0 zł
Produkt na zamówienie
DK170162/58-M20-45
B x C (mm): 170x162
H (mm): 58
E (mm): 140-150
G: M20
Max obciążenie (N): 9000
Ugięcie (mm): 8
170x162
58
140-150
M20
9000
8
0 zł
Produkt na zamówienie
DK170162/58-M20-60
B x C (mm): 170x162
H (mm): 58
E (mm): 140-150
G: M20
Max obciążenie (N): 16000
Ugięcie (mm): 8
170x162
58
140-150
M20
16000
8
0 zł
Produkt na zamówienie
Wibroizolator Daszkowy DK181175 / 63P
Wibroizolator Daszkowy DK181175 / 63P

Wibroizolator Daszkowy Podstawa kwadratowa DK 181175/63P: M16, M20. Twardość: 40 ShA, 60 ShA, 70 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK-B-181175/63P-M20-70
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M20
Max obciążenie (N): 55560
Ugięcie (mm): 7
181x175
63
150
M20
55560
7
658.85 zł
Produkt na zamówienie
DK181175/63P-M16-40
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M16
Max obciążenie (N): 34610
Ugięcie (mm): 7
181x175
63
150
M16
34610
7
0 zł
Produkt na zamówienie
DK181175/63P-M16-60
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M16
Max obciążenie (N): 46550
Ugięcie (mm): 7
181x175
63
150
M16
46550
7
0 zł
Produkt na zamówienie
DK181175/63P-M16-70
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M16
Max obciążenie (N): 55560
Ugięcie (mm): 7
181x175
63
150
M16
55560
7
0 zł
Produkt na zamówienie
DK181175/63P-M20-40
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M20
Max obciążenie (N): 34610
Ugięcie (mm): 7
181x175
63
150
M20
34610
7
658.85 zł
Wysyłka w ciągu 24 h
DK181175/63P-M20-60
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M20
Max obciążenie (N): 46550
Ugięcie (mm): 7
181x175
63
150
M20
46550
7
658.85 zł
Wysyłka w ciągu 24 h
DK181175/63P-M20-70
B x C (mm): 181x175
H (mm): 63
E (mm): 150
G: M20
Max obciążenie (N): 55560
Ugięcie (mm): 4
181x175
63
150
M20
55560
4
658.85 zł
Wysyłka w ciągu 24 h
Wibroizolatory Daszkowe DK180183 / 85
Wibroizolatory Daszkowe DK180183 / 85

Wibroizolator Daszkowy Podstawa kwadratowa 180183/85: M20. Twardość: 40 ShA, 50 ShA, 60 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK180183/85-M20-40
B x C (mm): 180x183
H (mm): 85
E (mm): 146
G: M20
Max obciążenie (N): 10000
Ugięcie (mm): 4
180x183
85
146
M20
10000
4
0 zł
Produkt na zamówienie
DK180183/85-M20-50
B x C (mm): 180x183
H (mm): 85
E (mm): 146
G: M20
Max obciążenie (N): 12000
Ugięcie (mm): 4
180x183
85
146
M20
12000
4
0 zł
Produkt na zamówienie
DK180183/85-M20-60
B x C (mm): 180x183
H (mm): 85
E (mm): 146
G: M20
Max obciążenie (N): 16000
Ugięcie (mm): 4
180x183
85
146
M20
16000
4
0 zł
Produkt na zamówienie
Wibroizolatory Daszkowe DK192180 / 68
Wibroizolatory Daszkowe DK192180 / 68

Wibroizolator Daszkowy Podstawa kwadratowa 192180/68: M20. Twardość: 45 ShA, 60 ShA, 75 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK192180/68-M20-45
B x C (mm): 192x180
H (mm): 68
E (mm): 149-163
G: M20
Max obciążenie (N): 13000
Ugięcie (mm): 9
192x180
68
149-163
M20
13000
9
0 zł
Produkt na zamówienie
DK192180/68-M20-60
B x C (mm): 192x180
H (mm): 68
E (mm): 149-163
G: M20
Max obciążenie (N): 22000
Ugięcie (mm): 8
192x180
68
149-163
M20
22000
8
0 zł
Produkt na zamówienie
DK192180/68-M20-75
B x C (mm): 192x180
H (mm): 68
E (mm): 149-163
G: M20
Max obciążenie (N): 32000
Ugięcie (mm): 6.5
192x180
68
149-163
M20
32000
6.5
0 zł
Produkt na zamówienie
Wibroizolatory Daszkowe DK220224 / 105A
Wibroizolatory Daszkowe DK220224 / 105A

Wibroizolator Daszkowy Podstawa kwadratowa 220224/105: M24. Twardość: 45 ShA, 60 ShA, 75 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C),


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK220224/105A-M24-45
B x C (mm): 220x224
H (mm): 105
E (mm): 180
G: M24
Max obciążenie (N): 15000
Ugięcie (mm): 18
220x224
105
180
M24
15000
18
0 zł
Produkt na zamówienie
DK220224/105A-M24-60
B x C (mm): 220x224
H (mm): 105
E (mm): 180
G: M24
Max obciążenie (N): 30000
Ugięcie (mm): 18
220x224
105
180
M24
30000
18
0 zł
Produkt na zamówienie
DK220224/105A-M24-75
B x C (mm): 220x224
H (mm): 105
E (mm): 180
G: M24
Max obciążenie (N): 40000
Ugięcie (mm): 13
220x224
105
180
M24
40000
13
0 zł
Produkt na zamówienie
Wibroizolatory Daszkowe DK220224 / 105B
Wibroizolatory Daszkowe DK220224 / 105B

Wibroizolator Daszkowy Podstawa kwadratowa 220224/105B: M24. Twardość: 45 ShA, 55 ShA, 65 ShA Materiał: Cześć gumowa: Guma naturalna NR, Część metalowa: Stal ocynkowana, Temperatura stosowania: -40/+80 (°C).


Dostępność
Kod produktu
B x C (mm)
H (mm)
E (mm)
G
Max obciążenie (N)
Ugięcie (mm)
DK220224/105B-M24-45
B x C (mm): 220x224
H (mm): 105
E (mm): 180
G: M24
Max obciążenie (N): 17500
Ugięcie (mm): 8
220x224
105
180
M24
17500
8
0 zł
Produkt na zamówienie
DK220224/105B-M24-55
B x C (mm): 220x224
H (mm): 105
E (mm): 180
G: M24
Max obciążenie (N): 27500
Ugięcie (mm): 8
220x224
105
180
M24
27500
8
0 zł
Produkt na zamówienie
DK220224/105B-M24-65
B x C (mm): 220x224
H (mm): 105
E (mm): 180
G: M24
Max obciążenie (N): 40000
Ugięcie (mm): 7
220x224
105
180
M24
40000
7
0 zł
Produkt na zamówienie
Masz problem z doborem produktu? Skontaktuj się z nami!
