Oringi

ProPolimer jest liderem w dystrybucji O-ringów w Polsce oraz Europie. W stałej ofercie posiadamy uszczelnienia typu O-ring: Oringi NBR, Oringi FKM (Viton®), Oringi VMQ (Silikon), Oringi EPDM. Dodatkowo w ofercie znajdą Państwo uszczelnienia typu O-ring wykonane z takich polimerów jak: Oringi FFKM, Oringi Kalrez®, Oringi PTFE, Oringi HNBR, Oringi Aflas® (TFE/P), Oringi PU, Oringi CR oraz Oringi w otulinie FEP/PFA.
Na zamówienie wykonujemy Oringi w twardości od 40 ShA do 90 ShA. Dostępne są również niestandardowe kolory Oringów.

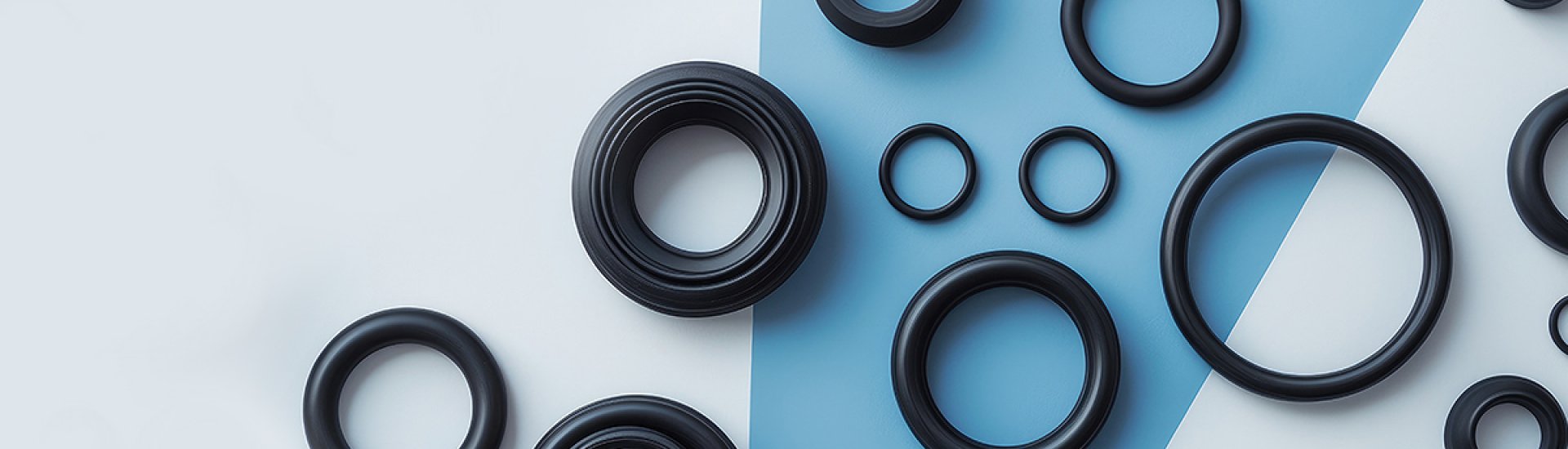

Oringi NBR

Oringi NBR są najszerzej stosowanym uszczelnieniem w branży. Swoją popularność Oringi NBR zawdzięczają względnie niskiemu kosztowi przy czym o-ringi wykonane z NBR posiadają dobre właściwości mechaniczne. Oringi nitrylowe przewyższają większość elastomerów w zakresie odkształceń trwałych, odporności na zerwanie i na ścieranie. Zakres temperatury pracy dla O-ringów NBR wynosi od -30 °C do +120 °C.

Swoją popularność Oringi NBR zawdzięczają dzięki odporności na produkty ropopochodne i naftowe. Głównym czynnikiem ograniczającym użycie Oringów NBR jest: słaba odporność na działanie ozonu, warunki klimatyczne oraz umiarkowana odporność na warunki termiczne, ale w większości zastosowań nie są to czynniki ograniczające użycie Oringów wykonanych z tego najbardziej ekonomicznego materiału.

W ofercie posiadamy O-ringi NBR w rozmiarach calowych (AS568) i metrycznych. Standardowo Oringi wykonane z NBR posiadają twardość 70 Shore ale dostępne są również w twardościach: 40, 50, 60, 80 i 90 ShA.


Cechy

  • Zakres temperatury pracy: od -30 °C do +120 °C
  • Standardowy materiał dla hydrauliki i pneumatyki
  • Względnie niski koszt
  • Dobre właściwości mechaniczne (odkształcenia trwałe, ścieralność, zerwanie)
  • Dobra odporność na wiele substancji pochodnych ropy naftowej
  • Odporność na oleje zwierzęce i roślinne
  • Kompatybilny z płynami: HFA, HFB, HFC (HSA, HSB, HSC).
  • Odpowiednie do kontaktu z: smary, płyny hydrauliczne, alkohole, smary sylikonowe, oleje mineralne i tłuszcze
  • Odpowiednie do kontaktu z węglowodorami alifatycznymi: propan, butan, olej napędowy, olejeopałowe

Ograniczenia

  • Nie odporny na: bezpośrednie światło słoneczne, ozon, promieniowanie UV, warunki atmosferyczne
  • Płyny hamulcowe na bazie glikoli
  • 15 lat okres przechowywania.
  • Rozpuszczalniki polarne, niepalne płyny hydrauliczne
  • (HFD lub HSD), chlorowane węglowodory aromatyczne
  • Silne kwasy, ketony, estry i aldehydy

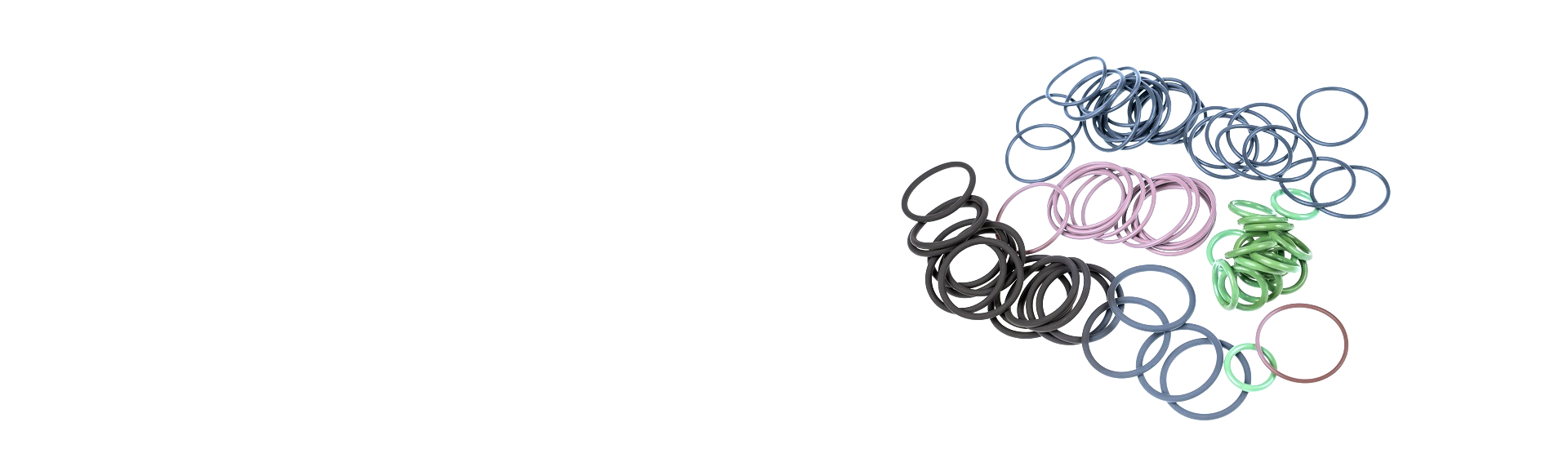

Oringi Viton

Oringi Fluorowe zyskały duże znaczenie w przemyśle: chemicznym, motoryzacyjnym, lotniczym oraz innych gałęziach przemysłu i jest jednym z najważniejszych elastomerów opracowanych w najnowszej historii. Oringi wykonane z FKM charakteryzuje się bardzo dobrą odpornością chemiczną oraz odpornością na wysokie temperatury do 204 °CO-ringi Fluorowe charakteryzują się niską przepuszczalnością gazów dzięki czemu nadają się do uszczelnień w środowisku wysokiej próżni. Oringi wykonane z materiału Viton® są nie palne. Oringi Viton® (FPM, Fluorel®) odporne są na: oleje mineralne i smary, aromatyczne węglowodory, a także benzyny, oleje napędowe i oleje silikonowe. Oringi FKM  nie są zalecane przy kontakcie z gorącą wodą, parą wodną, rozpuszczalnikami polarnymi, estrami o niskim ciężarze cząsteczkowym.

W ofercie posiadamy O-ringi FKM (Viton) w rozmiarach calowych (AS568) i metrycznych. Standardowo O-ringi Vitonowe® posiadają twardość 75 Shore ale dostępne są również w twardości 90 ShA.


Cechy

  • Zakres temperatury pracy: od -20 °C do +200 °C
  • Wysoka odporność na temperaturę (od -20 °C do +204 °C)
  • Doskonała odporność na starzenie i ozon
  • Niska przepuszczalność gazu, niski współczynnik odkształceń trwałych
  • Niski stopień pęcznienia w oleju ASTM nr 1 i IRM 902 i IRM 903
  • Doskonała odporność na kwasy (solny, siarkowy, fosforowy, azotowy), paliwa, oleje mineralne i roślinne,       smary, węglowodory aromatyczne i chlorowane, niepalne płyny hydrauliczne (HFD).

Ograniczenia

  • Nie odporny na: rozpuszczalniki polarne, rozpuszczalniki o niskiej masie cząsteczkowej, płyny hamulcowe na bazie glikolu, amoniak, stężone kwasy organiczne (mrówkowy, octowy), stężone roztwory ługu sodowego, ketony i estry.

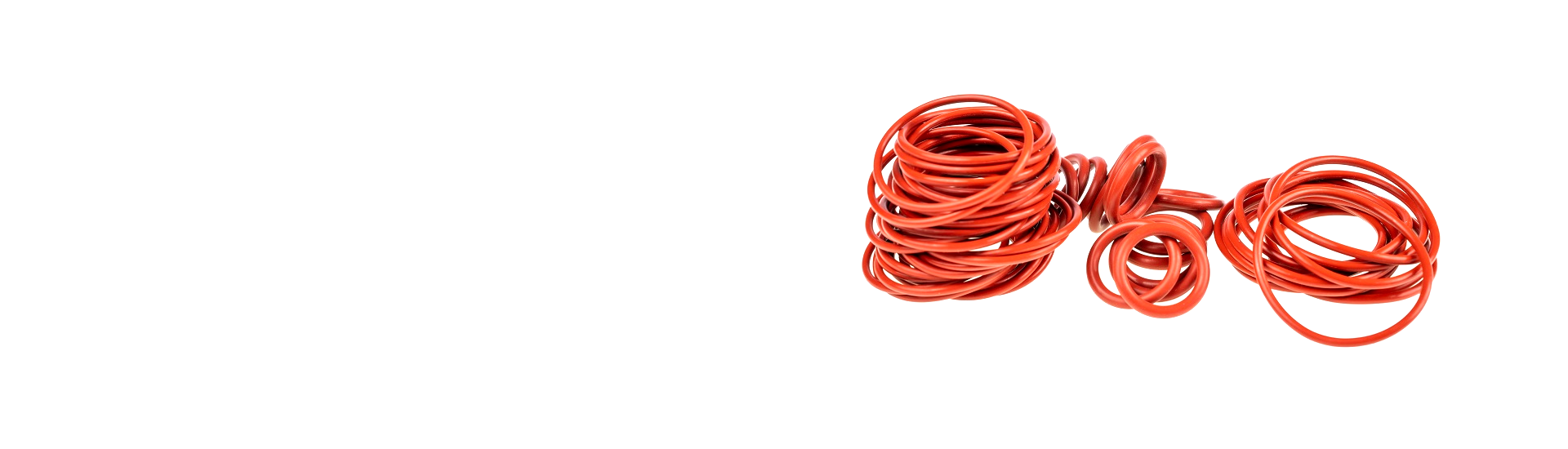

Oringi Silikonowe

Silikon to grupa elastomerów wykonanych z krzemu, tlenu, wodoru i węgla.

Oringi Silikonowe są znane z utrzymywania elastyczności i dobrych właściwości odkształcania po ściskaniu. Oringi silikonowe posiadają także jeden z najszerszych zakresów temperatur roboczych.

Oringi Silikonowe są doskonałym uszczelnieniem dla wysokich temperatur w zastosowaniach statycznych. Znakomita elastyczność, odporność na zmęczenie, bardzo dobra odporność na: gorące powietrze, ozon oraz promieniowanie UV, odporność na skrajne temperatury to jedne z głównych cech Oringów wykonanych z VMQ. Oringi wykonane z silikonu charakteryzują się również niską wytrzymałością fizyczną (ścieralność, odporność na zerwanie) co ogranicza Oringi silikonowe do zastosowań statycznych. Oringi VMQ są bardzo higienicznym uszczelnieniem i znalazły zastosowanie w przemyśle medycznym oraz spożywczym, ponieważ O-ringi silikonowe nie wpływają na zmianę zapachu oraz smaku w środowiska w którym są stosowane.


Cechy

  • Zakres temperatury pracy: od -60 °C do +200 °C
  • Doskonała elastyczność
  • Dobry izolator elektryczny
  • Doskonała odporność na tlen, ozon, światło słoneczne
  • Odporność na atak biologiczny i grzybiczy
  • Odpowiednie do zastosowań spożywczych FDA

Ograniczenia

  • Nie zaleca się do zastosowań dynamicznych
  • Wysoka przepuszczalność gazów
  • Nie odporny chemicznie



Oringi EPDM

Oringi EPDM zyskały szeroką akceptację przemysłu uszczelnień dzięki doskonałej odporności na ozon i odporności chemicznejOringi EPDM  są często stosowane do uszczelnienia w układach hamulcowych, ponadto O-ringi EPDM posiadają bardzo dobrą odporność na gorącą wodę i parę wodną. Odporność termiczna dla Oringów EPDM w zależności od procesu wulkanizacji wynosi: od -45 °C do +120 °C - wulkanizacja siarkowa (sulphur cured)  lub od -45 °C  do +150 °C - wulkanizacja nadtlenkowa (peroxide cured). Oringi wykonane z EPDM charakteryzują się dobrą odporność na: łagodne kwasy, detergenty, zasady i smary silikonowe, ketony i alkohole. O-ringi EPDM nie są zalecane do kontaktu z olejami pochodnymi ropy naftowej, olejami mineralnymi oraz paliwami.


Cechy

  • Zakres temperatury pracy wulkanizacja siarkowa: od -45 °C do +120 °C
  • Zakres temperatury pracy wulkanizacja nadtlenkowa: od -45 °C do +150 °C
  • Dobra odporność termiczna
  • Doskonała odporność na ozon i warunki atmosferyczne
  • Dobry współczynnik odkształceń trwałych po ucisku
  • Odporność na wodę i parę wodną
  • Odporny na: ketony, ługi, rozpuszczalniki polarne, alkohole
  • Płyny hamulcowe na bazie glikolu (DOT 3 i 4) oraz silikonu (DOT 5)
  • Trudnopalne ciecze hydrauliczne (HFD- R)
  • Środki czyszczące
  • Glikol, aceton, wiele kwasów organicznych i nieorganicznych (niskie stężenia), zasady

Ograniczenia

  • Produkty ropopochodne (oleje, smary, paliwa)
  • Węglowodory aromatyczne i alifatyczne
  • Rozpuszczalniki organiczne
  • Stężone kwasy
  • Rozpuszczalniki niepolarne

Oringi wg rodzaju

Oringi NBR Olejoodporne

Oringi NBR są najszerzej stosowanym uszczelnieniem w branży.

Główne cechy Oringi NBR

  • Standardowe Oringi dla hydrauliki i pneumatyki
  • Względnie niski koszt
  • Odporność na oleje zwierzęce i roślinne
Zobacz produkty
Oringi Viton - FKM

Oringi Viton - FKM - FPM charakteryzują się bardzo dobrą odpornością chemiczną oraz odpornością na wysokie temperatury do 205 °C.

Główne cechy - Oringi Viton

  • Wysoka odporność na temperaturę (od -20 °C do +204 °C)
  • Odporność chemiczna
  • Olejoodporne
  • Odporność na paliwa
Zobacz produkty
Oringi Silikonowe VMQ

Oringi Silikonowe są doskonałym uszczelnieniem do wysokich temperatur. Oringi VMQ posiadają: znakomitą elastyczność, odporność na zmęczenie, bardzo dobrą odporność na: gorące powietrze, ozon, promieniowanie UV.

Główne cechy - Oringi Silikonowe VMQ

  • Zakres temp. pracy od -60 oC do +200 oC
  • Doskonała Elastyczność
  • Odpowiednie dla Przemysłu spożywczego- FDA
Zobacz produkty
Oringi EPDM

Oringi EPDM są często stosowane do uszczelnienia w układach hamulcowych, ponadto posiadają bardzo dobrą odporność na gorącą wodę i parę wodną.

Główne cechy - Oringi EPDM

  • Doskonała odporność na ozon i warunki atmosferyczne
  • Odporny na środki czyszczące
  • Odporność na glikol, aceton, kwasy, zasady
Zobacz produkty
Oringi HNBR

Oringi HNBR są odporne na: płyny hydrauliczne na bazie oleju mineralnego, tłuszcze zwierzęce i roślinne, olej napędowy, ozon, kwaśne gazy, rozcieńczone kwasy i zasady.



Zobacz produkty
Oringi PTFE

Oringi PTFE posiadają dobrą odporność na ścieranie i bardzo niski współczynnik tarcia powierzchownego.



Zobacz produkty
Oringi w otulinie FEP / PFA

O-ringi  w otulinie FEP / PFA łączą w sobie właściwości uszczelniające elastomerowego rdzenia z odpornością chemiczną Teflonu® czyli PTFE.

Zobacz produkty
Oringi FFKM / FFPM

Oringi FFKM / FFPM charakteryzują się największą odpornością chemiczną wśród wielu elastomerów. Zakres temp. pracy oringów z FFKM/FFPM mieści się w przedziale od -46 °C aż do +325 °C.

Zobacz produkty
Oringi Aflas® TFE / P

Oringi AFLAS® są rozpowszechnione na całym świecie oraz są wykorzystywane w wielu gałęziach przemysłu, wszędzie tam gdzie muszą być są stosowane elementy gumowe w bardzo trudnych warunkach.



Zobacz produkty
Oringi Zestaw BOX

Zestawy Oringów z takich materiałów jak: NBR, EPDM, VMQ, FPM.

Zobacz produkty

Biorąc pod uwagę zróżnicowanie warunków eksploatacji i rodzaju mediów poniższe dane należy traktować jedynie jako przybliżone i niewiążące.

Zobacz produkty
Najczęściej zadawane pytania
Co to jest Oring?

Oringi to uszczelnienie mechaniczne o przekroju okrągłym. Służą do zapobiegania wyciekom gazów i płynów w zastosowaniach dynamicznych oraz statycznych. O-ringi są produkowane z różnych typów elastomerów. Oringi są wykonywane z Elastomerów ale nie tylko, uszczelnienia typo O-ring mogą też być wykonane z PTFE a także metali. Oringi służą przede wszystkim do uszczelnienia ale też mogą być stosowane jako lekkie mechaniczne pasy napędowe.

Z jakich materiałów wykonane są Oringi?

Elastomery są ekonomiczne oraz dobrze zachowują swój kształt co czyni je idealnym do stosowania jako uszczelnienia.

Oto najbardziej popularne materiały gumowe z jakich mogą być wykonane Oringi:

  • VMQ Silikon- Oringi wyonane z Silikonu VMQ są elastyczne wytrzymałe oraz odporne na uszkodzenia spowodowane wysoką temperaturą. O-ringi Silikonowe odporne są także na ozon i promieniowanie UV dzięki czemu mogą być stosowane na zewnątrz.
  • EPDM - Oringi EPDM z kauczuku monomeru etylenowo-propylenowo-dienowego. Jest to ekonomiczny materiał syntetyczny odporny na łagodne chemikalia, kwasy i parę wodną. Oringi wykonane z EPDM są powrzechnie stosowane w instalacjach wodnych oraz samochodowych.
  • Neopren ( Chloropren) - Oringi Neoprenowe posiadają odporność na chłodziwa i amoniak, Odorne są także na warunki atmosferyczne. O-ringi z Neoprenu są także odporne na wodę, promieniowane UV oraz nie utleniają się.
  • Viton (FKM) - Oringi wykonane z Viton są bardziej twarde od pozostałych elastomerów. O-ringi FKM zachowują swoje właściwości w temperaturze do 200 st C. O-ring z Viton posiadają doskonałą odporność na chemikalia, ogień i warunki atmosferyczne oraz oleje. Materiał jest również odporny na uszkodzenia fizyczne zapewniając długoterminową wydajność w trudych warunkach.
  • NBR- Oringi NBR są odporne na oleje. Należy zauważyć że Oringi NBR mogą stać się nieelastyczne w niskich temperaturach.
  • PTFE- Oringi PTFE posiadają uniwersalną odporność chemiczną. O-ringi PTFE posiadają również wyjątkowo długą żywotność oraz mogą być stosowane w szerokim zakresie temperatur. Nie ulegają kompresji.
  • Oringi w otulinie teflonowej - Dzięki hermetycznej powłoce PTFE Oringi w otulinie FEP lub PFA posiadają doskonałą odporność chemiczną. Ponieważ te O-ringi posiadają rdzeń elastomerowy uszczenienia te zachowują elastyczność i odporność na niskie temperatury.
  • Oringi Aflas - Zapewniają odporność na parę wodną oraz chemikalia i środowiska żrące.
  • Oringi FFKM - Oringi wykonane z FFKM posiadają najlepszą odporność termiczną ze wszystkich Oringów elastomerowych (do 350 st C) oraz najlepszą odporność chemiczną w porównaniu z innymi materialami.
Czym jest uszczelnienie typu O-ring

Aby zapobiec wycieku płynu lub gazu stosuje się uszczelnienie typu Oring. Zespół uszczelnienia składa się z elastomerowego pierścienia i dławicy. O-ring to pierścień o okrągłym przekroju poprzecznym uformowanym z gumy.

Jakie są zalety stosowania uszczelnienia typu Oring?
  • Oringi mogą być stosowane w szerokim zakresie ciśnienia i temperatury.
  • Łatwość instalacji Oringa
  • Brak krytycznego momentu dokręcania przy którym najczęściej dochodzi do uszkodzeń.
  • Oringi zazwyczaj wymagają bardzo mało miejsca i są lekkie
  • W wielu przypadkach Oring można wykorzystać ponownie w przeciwieństwie do uszczelnień nieelastycznych.
  • Uszkodzenie typu O-ring jest zwykle stopniowe i łatwe do zidentyfikowania.
  • Niska cena

Porównanie właściwości materiałów z jakich mogą być wykonane Oringi

Oringi- porównanie właściwości materiałów

Właściwości
Wulkanizowanej
Gumy

Guma Naturalna

Kauczuk butadienowo-sterynowy

K. etylenowo-propylenowo-dienowy

Butyl

Chloropren

Kauczuk nitrylowo-butadeinowy

K. nitrylowo-butadienowy uwodorowany

Kauczuk Akrylowy

Kauczuk fluorowy (Viton)

Kauczuk silikonowy

Kauczuk Fluorosilikonowy

Oznaczenie Międzynarodowe
Komponentu

NR

SBR

EPDM

IIR

CR

NBR

HNBR

ACM

FKM

VMQ

FVMQ

Zakres twardości gumy w ShA

25-95

20-95

20-95

30-80

20-90

20-95

50-95

50-90

50-90

20-90

40-80

Właściwości
w temperaturze pokojowej

Wytrzymałość
na rozciąganie

5

4

4

3

4

4

5

3

3

2

2

Wydłużenie

5

4

4

5

4

4

4

3

3

5

3

Elastyczność

5

4

4

0

3

3

3

1

0

4

1

Odporność na zerwania

5

3

3

3

4

3

2

2

1

1

1

Odporność na ścieranie

3

4

4

2

4

5

5

2

2

1

1

Odkształcenia Trwałe

Przy maks. temp. roboczej

3

3

1

3

2

3

3

3

0

0

0

W temp. pokojowej

1

2

0

2

2

1

3

3

1

0

0

Odporność

termiczna

Min. Ciągła temp. pracy

-50

-45

-50

-60

-40

-45

-40

-30

-30

-50

-65

Maks. Ciągła temp. pracy

80

90

130

130

100

110

150

160

220

210

200

Odporność

Benzyna

0

0

0

0

1

3

3

1

5

1

5

Olej mineralny w temp. 100 °C

0

0

0

0

3

5

5

5

5

3

5

Wodny roztwór kwasów nieorganicznych o pH<7

1

1

5

5

3

3

3

1

5

3

3

Wodny roztwór zasad nieorganicznych o pH>7

2

2

5

5

3

2

3

1

5

1

1

Woda o temperaturze 100 °C

2

2

5

5

3

3

4

3

5

3

3

Ozon i warunki atmosferyczne

2

2

5

4

5

1

5

5

5

5

5



0- Nieodpowiedni
5- Doskonały

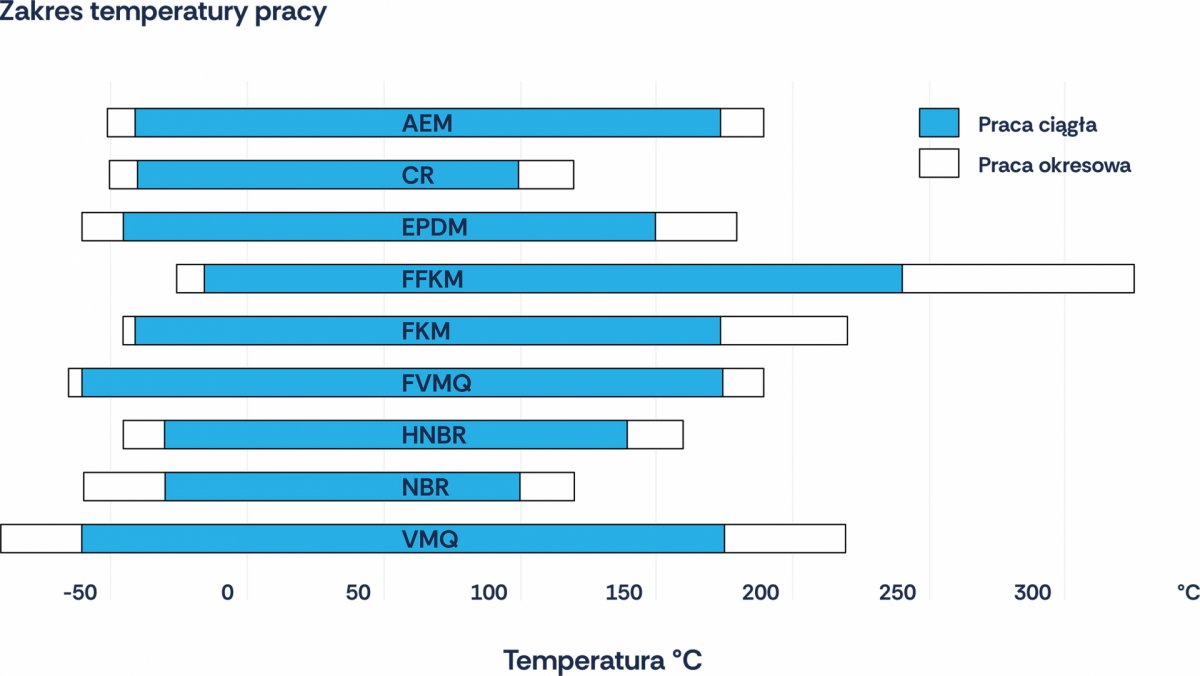

Zakres temperatury roboczej dla różnych materiałów

Porównanie temperatury pracy dla materiałów z jakich mogą być wykonane Oringi.

Zakres temperatury roboczej dla różnych materiałów

Przedstawiamy wykres porównawczy zakresu temperatury roboczej dla podstawowych elastomerów z jakich mogą być wykonane Oringi.

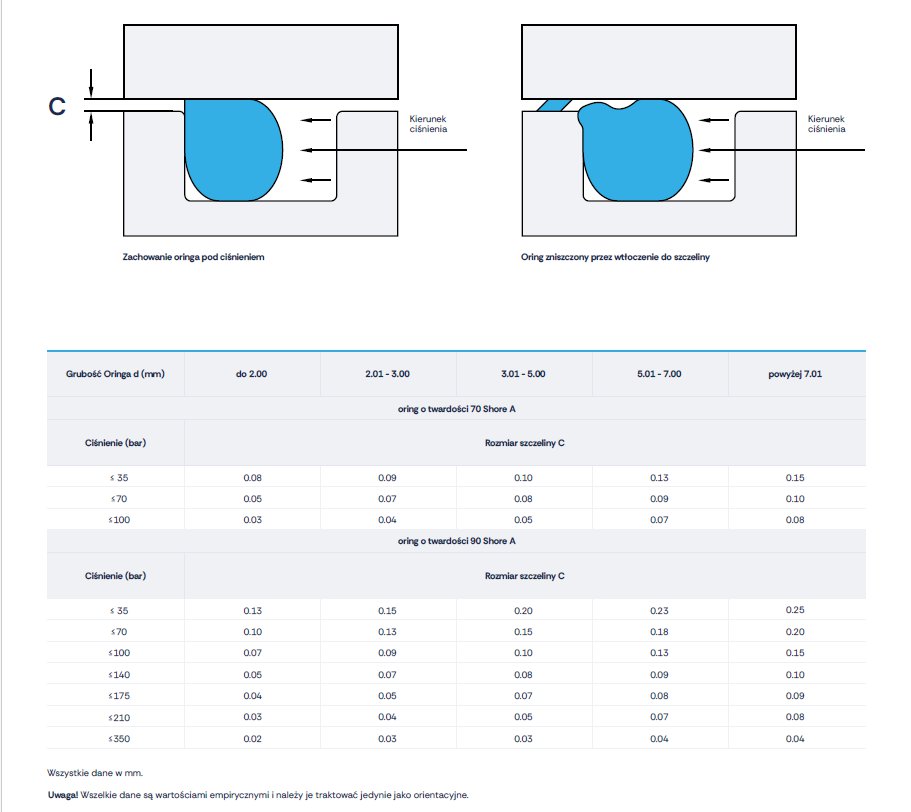

Oringi ciśnienie robocze

Ciśnienie robocze Oringów o twardości 70 ShA i 90 ShA

Oringi ciśnienie robocze

Ciśnienie robocze uszczelnienie Typu Oring zależy od grubości oringa oraz od szczeliny.

Zastosowanie uszczelnia typu Oring

Uszczelnienie typu O-ring

Zastosowanie uszczelnia typu Oring

Pierścieni uszczelniających typu O-ring można używać jako:

  • uszczelnienia statyczne (pokrywy, sworznie)
  • uszczelnienie mechaniczne- Jeżeli części maszyny poruszają się względem siebie O-ring pełni funkcję uszczelnienia dynamicznego.

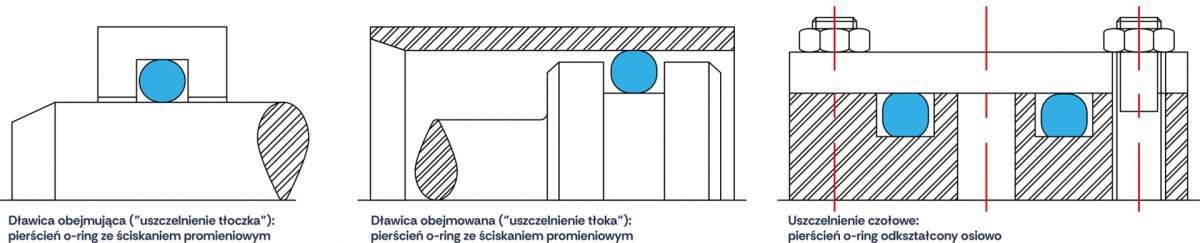

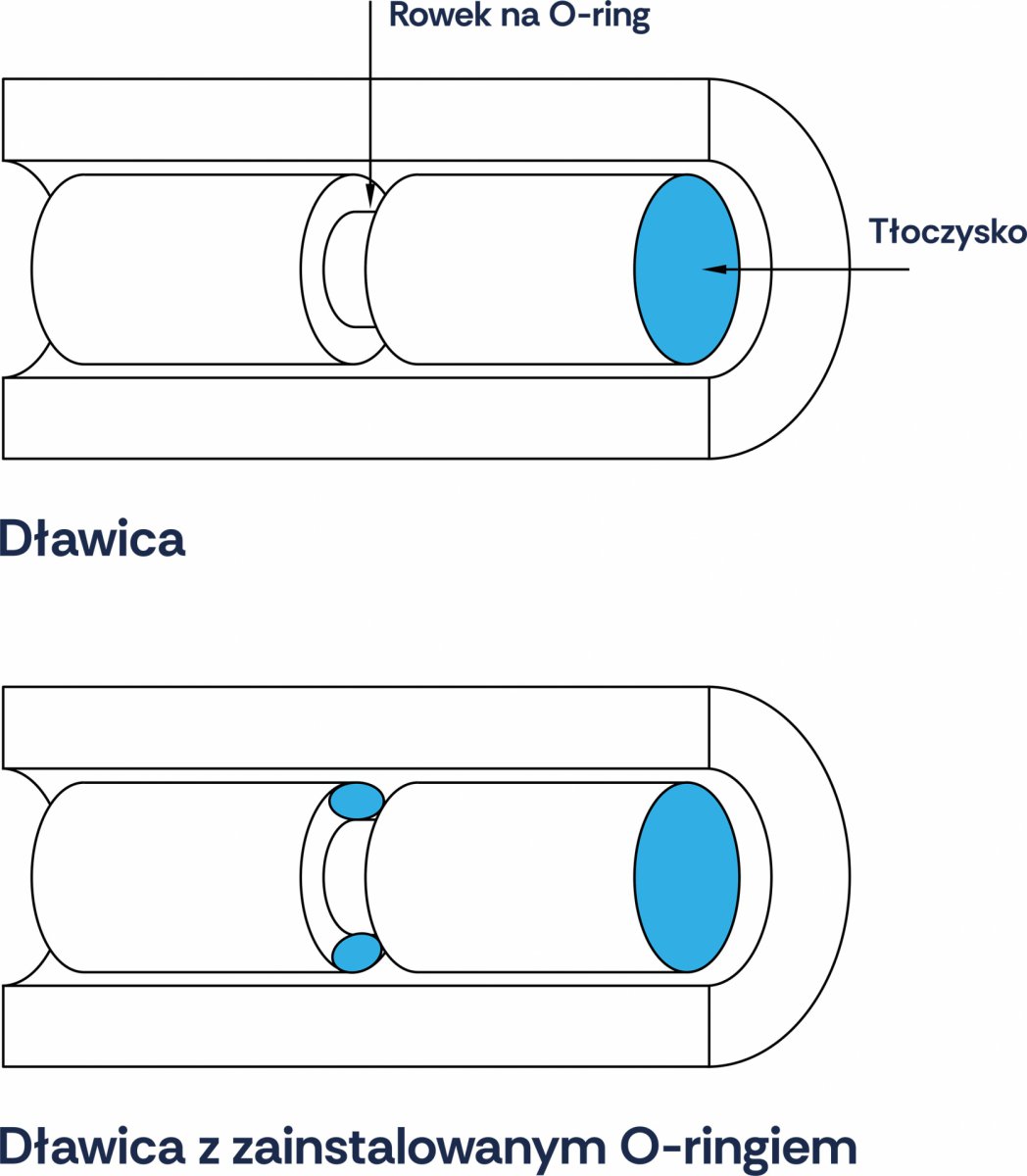

Definicja konstrukcji uszczelnienia typu Oring

Typy konstrukcji uszczelnienia typu O-ring

Definicja konstrukcji uszczelnienia typu Oring

Wyróżniamy następujące typy uszczelnień dynamicznych z wykorzystaniem uszczelnienia typu Oring:

  • Wcięta dławica obejmująca w wewnętrznej części maszyny- Oring pełni funkcję uszczelnienia tłoczyska
  • Wcięta jest dławica obejmowana w wewnętrznej części maszyny- Oring pełni funkcję uszczelnienia tłoka
  • Oring jest ściskany osiowo- Oring pełni funkcję uszczelnienia czołowego.

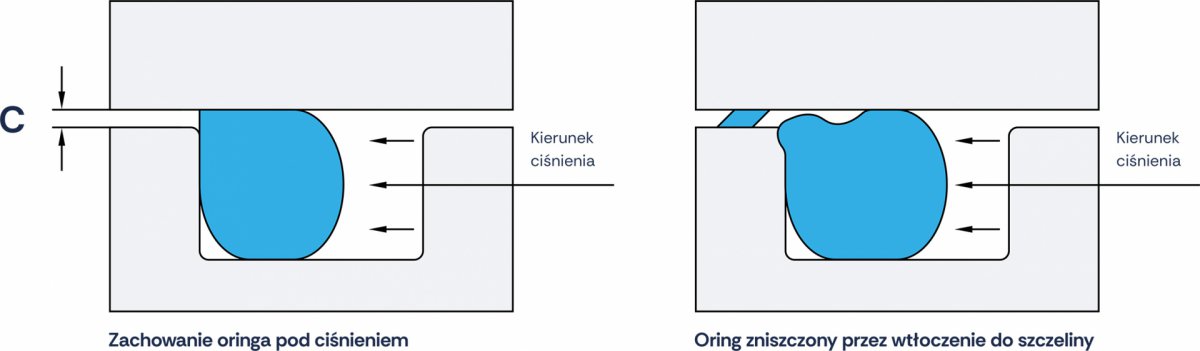

Zachowanie Oringa pod ciśnieniem

Oringi pod ciśnieniem

Zachowanie Oringa pod ciśnieniem

Na przedstawionym rysunku widać jak zachowuje się Oring pod ciśnieniem.

  • Zbyt duża szczelina zwiększa ryzyko wniknięcia oringa w szczelinę i tym samym uszkodzeniu
  • Przy zastosowaniu oringów o twardości 90 ShA możliwe są większe szerokości szczelin

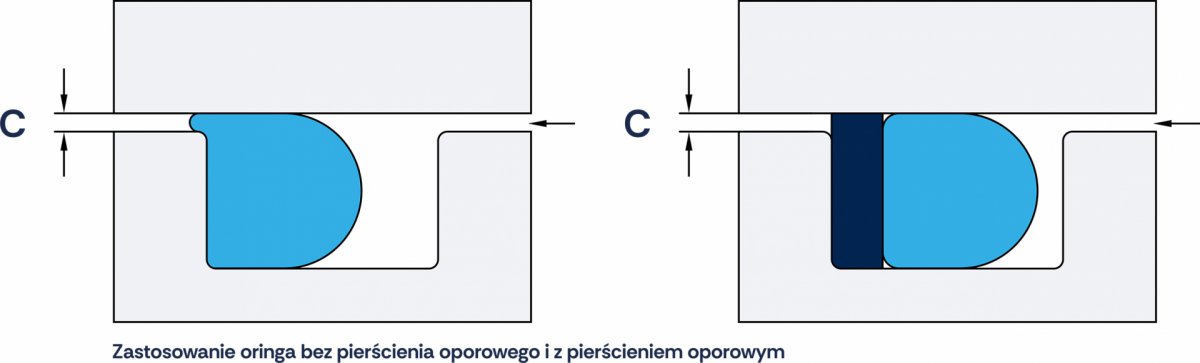

Zastosowanie Oringa z pieścieniem oporowym

Oringi z pierścieniem oporowym

Zastosowanie Oringa z pieścieniem oporowym

Pierścienie oporowe stasuje się w przypadku wysokich ciśnień.
