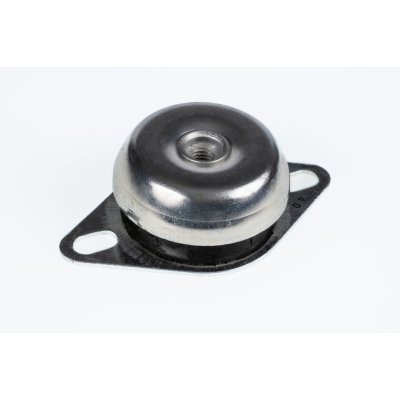

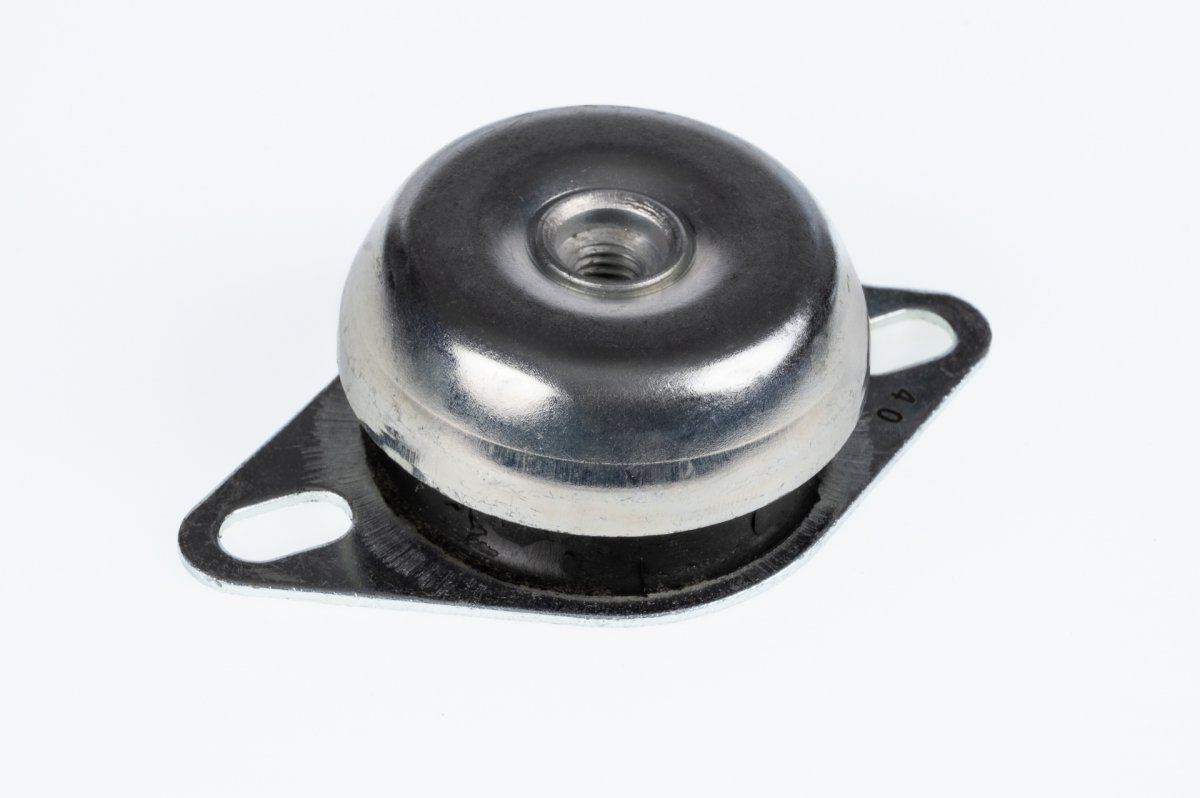

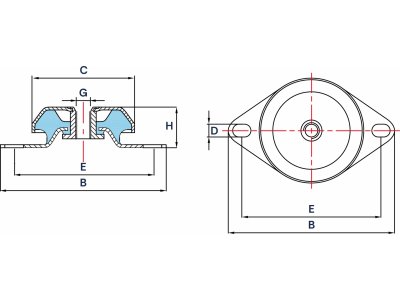

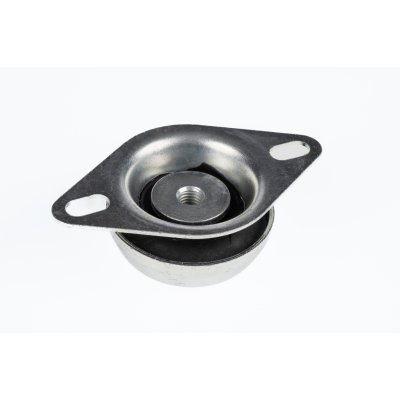

Wibroizolator Daszkowy DO9464/35P

Przewodnik do prostego doboru wibroizolatorów

1. Określ całkowitą masę urządzenia oraz ilość punktów podparcia ( wibroizolatorów ).

2. Oblicz ciężar jaki przypada na każdy wibroizolator (należy wziąć pod uwagę że ciężar może nie być równomiernie rozłożony).

3. Określ prędkość obrotową urządzenia lub częstotliwość drgań.

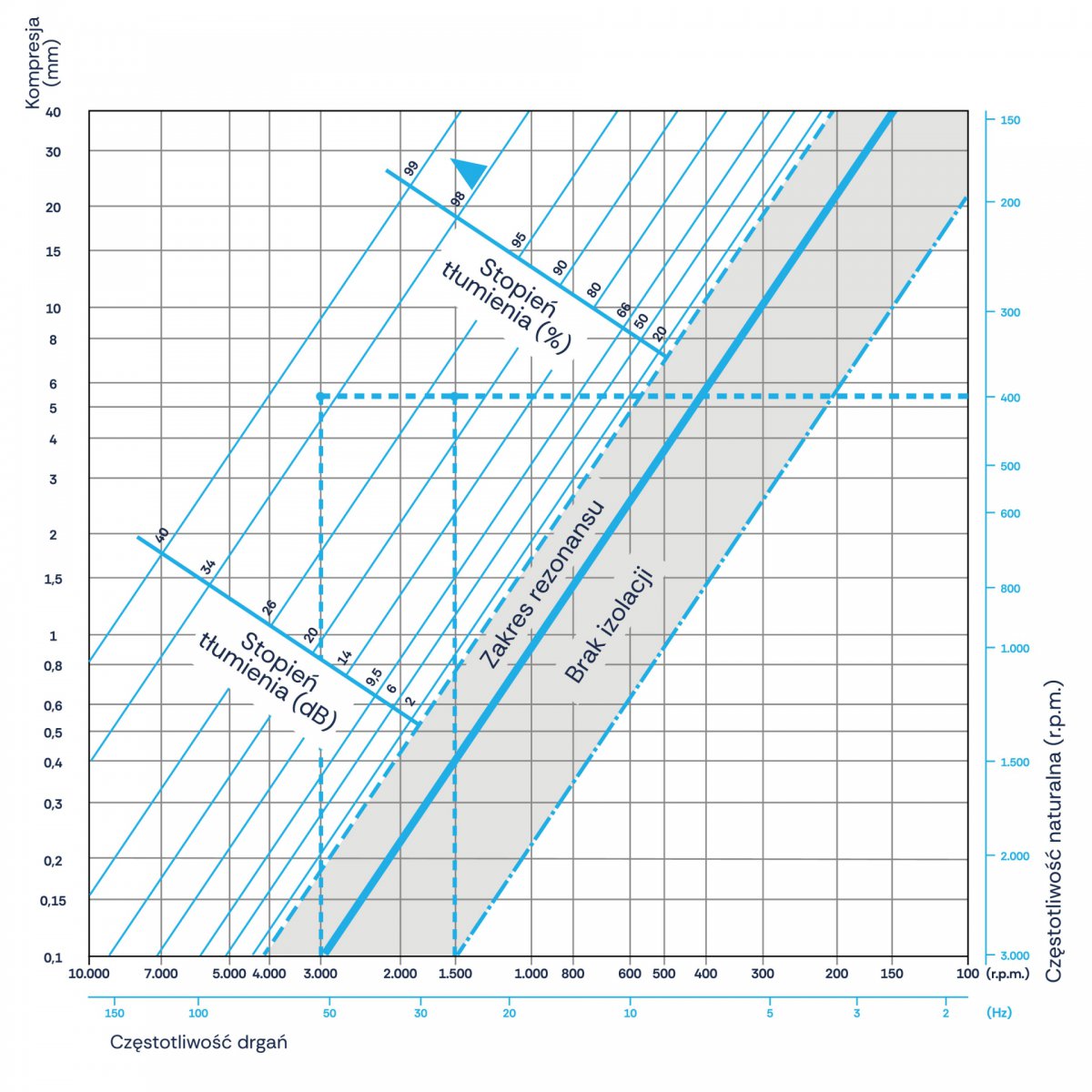

4. Sprawdź jakie jest ugięcie statyczne wibroizolatora i porównaj z poniższą tabelą

Prędkość obrotowa a wymagany stopień tłumienia drgań

Przy prędkości obrotowej 1000 obr./min (RPM) wymagane ugięcie wibroizolatora wynosi 4,0 mm dla tłumienia drgań na poziomie 70%, 5,4 mm dla 80% oraz 10 mm dla 90%.

Przy prędkości obrotowej 1500 obr./min (RPM) wymagane ugięcie wynosi 1,8 mm dla tłumienia 70%, 2,5 mm dla 80% oraz 4,5 mm dla 90%.

Przy prędkości obrotowej 3000 obr./min (RPM) wymagane ugięcie wynosi 0,5 mm dla tłumienia 70%, 0,7 mm dla 80% oraz 1,2 mm dla 90%.

5. W oparciu o obciążenie wybierz odpowiedni typ wibroizolatora biorąc pod uwagę: czy sprzęt jest mobilny czy statyczny, wymagania sprzętu odnośnie montażu.

6. Upewnij się że wszystkie urządzenia wspomagające maszyny, jak rury wydechowe, rurociągi, przewody elektryczne są swobodnie połączone z izolowanym urządzeniem aby umożliwić swobodne poruszanie się sprzętu

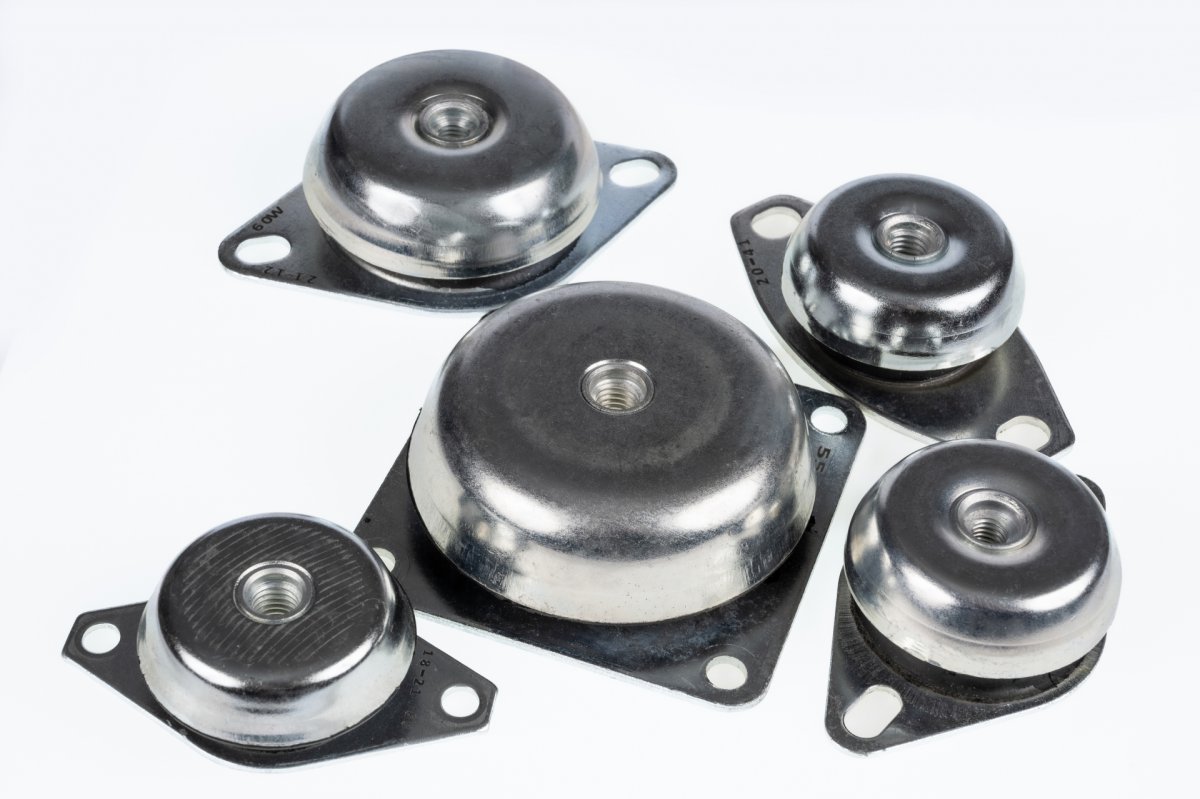

Jakie są gównie cechy wibroizolatorów daszkowych ?

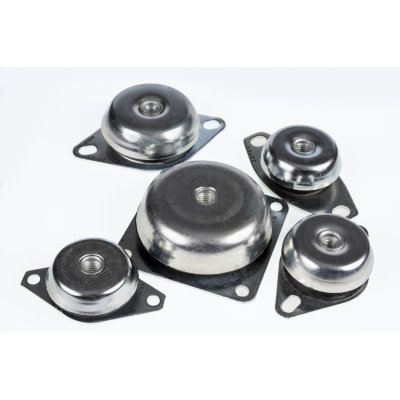

Główne cechy wibroizolatorów daszkowych:

• Górna część metalowa wibroizolatora chroni gumę przed: Ozonem, Promieniowaniem UV, Olejami oraz przed mechanicznym uszkodzeniu elementu tłumiącego drgania czyli gumę.
• Części metalowe wibroizolatorów posiadają ochronę antykorozyjną i są odpowiednie do zastosowań zewnętrznych.

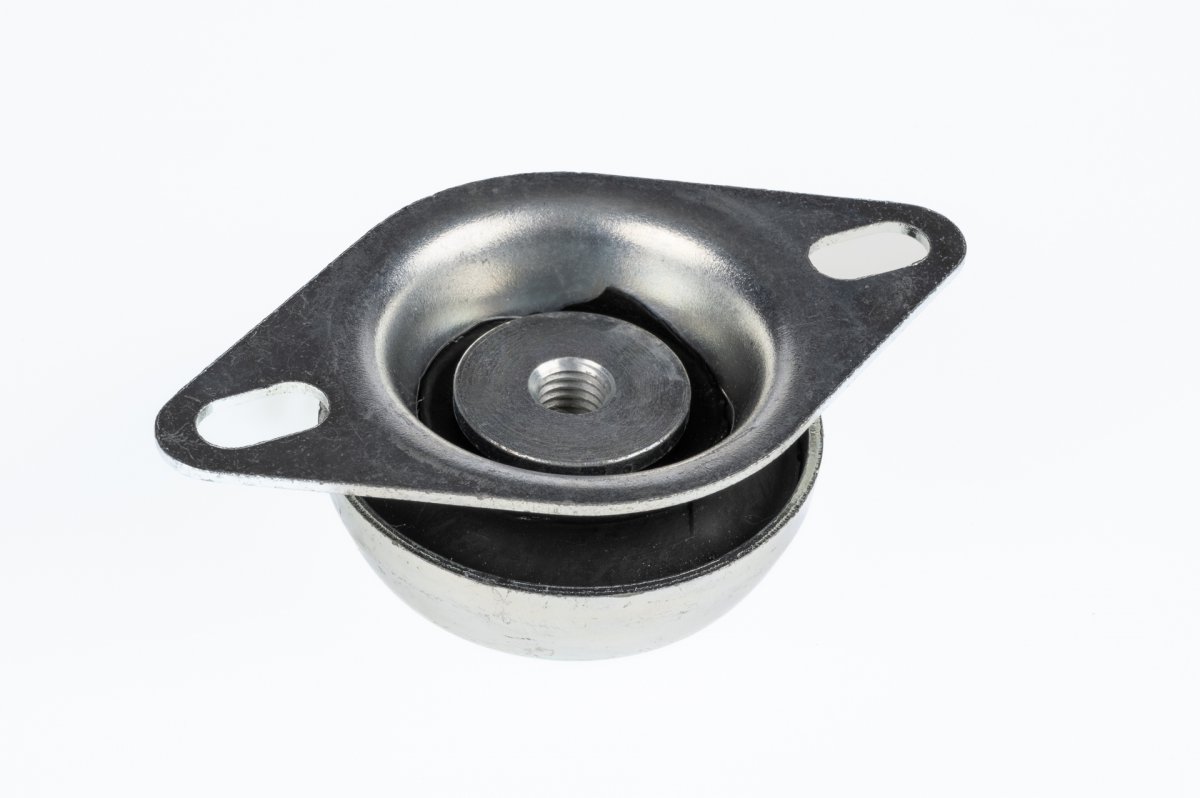

• Wibroizolator posiada zabezpieczenie w postaci blokującej tulejki która zapewnia niezawodną ochronę w przypadku awarii.
• Zabezpieczenie wibroizolatora chroni przed zerwaniem się mocowania dzięki czemu jest idealnym wibroizolatorem do zastosowań w urządzeniach mobilnych.
• Podstawa wibroizolatora posiada grawer twardości co pozwala identyfikację produktu nawet po kilku latach użytkowania.
• Niektóre modele wibroizolatorów daszkowych posiadają wytłoczony krzyż który poprawia odprowadzanie olejów oraz zapewnia większą wytrzymałość górnej częći wibroizolatora.
