Wibroizolatory Cylindryczne Typu A- Średnica 30mm

Wibroizolatory cylindryczne to elementy gumowo-metalowe przeznaczone do ograniczania drgań, wstrząsów i hałasu powstających podczas pracy maszyn. Stosuje się je jako elastyczne połączenie pomiędzy urządzeniem a jego ramą, fundamentem lub konstrukcją wsporczą.

Każdy wibroizolator cylindryczny składa się z części elastomerowej oraz elementów metalowych umożliwiających stabilne zamocowanie. Warstwa gumowa pochłania energię drgań, natomiast części stalowe odpowiadają za trwałość i bezpieczne przenoszenie obciążeń. Prosta konstrukcja sprawia, że wibroizolatory cylindryczne są ekonomicznym rozwiązaniem wykorzystywanym w wielu branżach przemysłowych.

Jak zbudowany jest wibroizolator cylindryczny?

Podstawowymi częściami wibroizolatora są:

• elastomer tłumiący drgania i łagodzący uderzenia,
• stalowe elementy mocujące,
• trwałe połączenie gumy z metalem.

W zależności od typu mocowania wibroizolatory cylindryczne mogą być wyposażone w śruby, gwinty wewnętrzne albo połączenie obu tych rozwiązań. Pozwala to dopasować produkt do konstrukcji maszyny oraz dostępnego miejsca montażowego.

Zasada działania wibroizolatorów cylindrycznych

Wibroizolator cylindryczny działa jak sprężysta podpora pomiędzy źródłem drgań a konstrukcją nośną. Elastomer odkształca się pod wpływem obciążenia, przejmuje część energii dynamicznej i ogranicza jej dalsze przenoszenie.

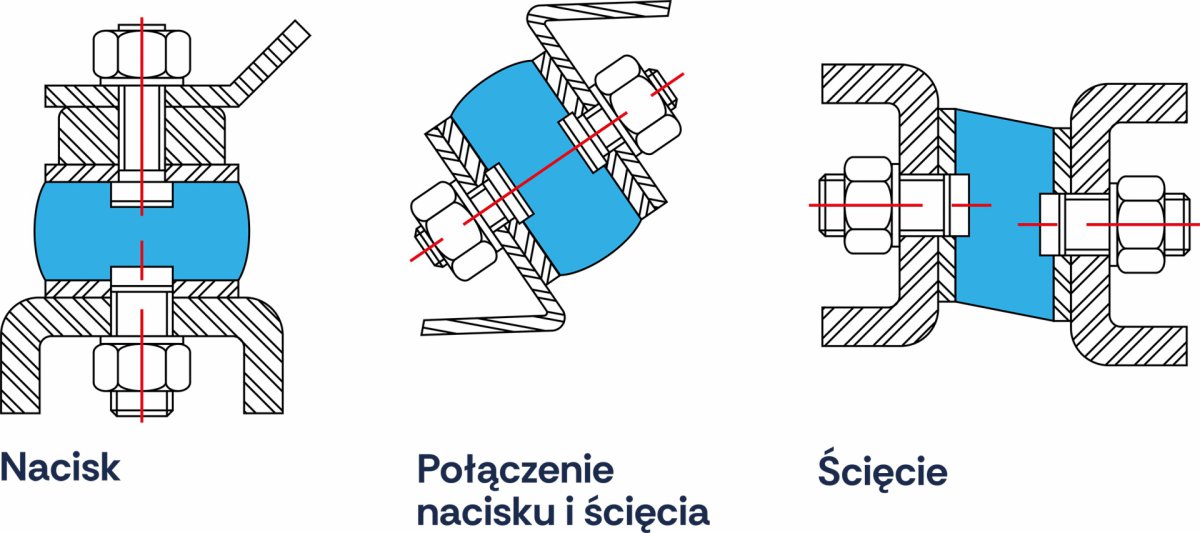

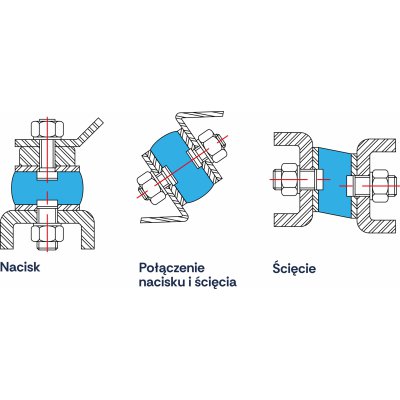

Wibroizolatory mogą pracować przy:

• ściskaniu,
• ścinaniu,
• jednoczesnym ściskaniu i ścinaniu.

Prawidłowo dobrany wibroizolator cylindryczny zmniejsza poziom hałasu, chroni podzespoły maszyny i ogranicza obciążenia działające na fundament lub ramę urządzenia.

Gdzie stosuje się wibroizolatory cylindryczne?

Wibroizolatory cylindryczne mają szerokie zastosowanie w przemyśle, motoryzacji, energetyce oraz instalacjach technicznych. Montuje się je między innymi w:

• silnikach elektrycznych i wysokoprężnych,
• agregatach oraz zespołach prądotwórczych,
• pompach i sprężarkach,
• wentylatorach przemysłowych,
• centralach wentylacyjnych i urządzeniach HVAC,
• obrabiarkach i maszynach produkcyjnych,
• szafach sterowniczych,
• urządzeniach pomiarowych,
• maszynach mobilnych i budowlanych.

Dzięki wielu wymiarom i wariantom mocowania można je wykorzystać zarówno w niewielkich urządzeniach, jak i w cięższych maszynach przemysłowych.

Najważniejsze zalety wibroizolatorów cylindrycznych

Zastosowanie odpowiednio dobranych elementów przynosi wiele korzyści:

• ogranicza przenoszenie wibracji na podłoże,
• zmniejsza hałas generowany przez urządzenie,
• zabezpiecza konstrukcję i podzespoły przed uszkodzeniami,
• ogranicza ryzyko luzowania połączeń,
• wydłuża okres eksploatacji maszyn,
• ułatwia szybki i stabilny montaż,
• pozwala dopasować twardość elastomeru do obciążenia.

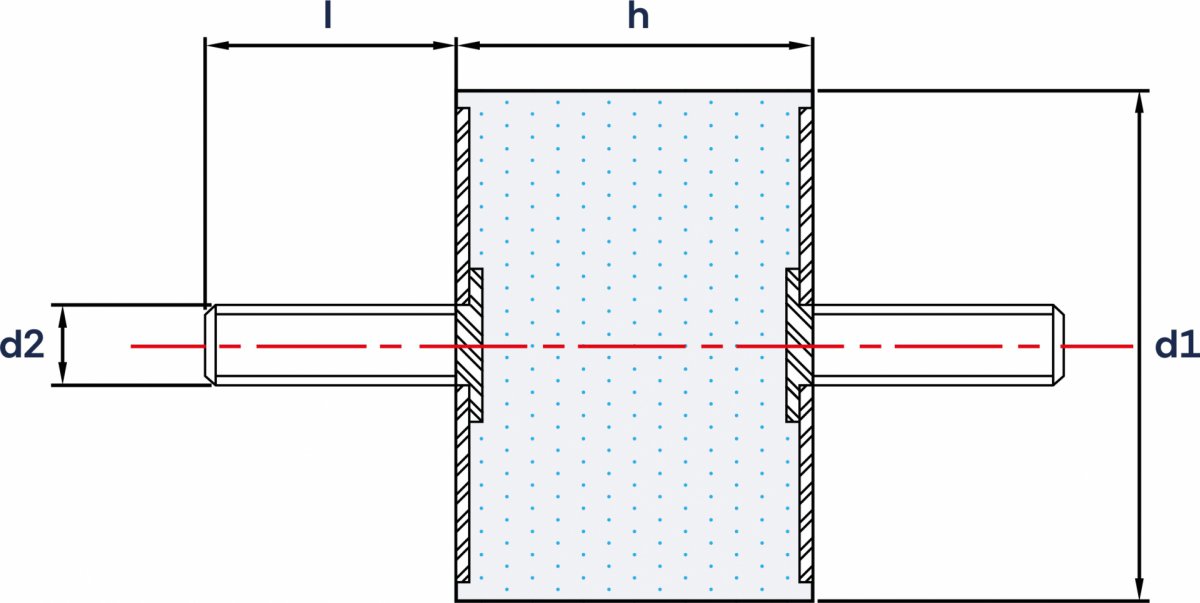

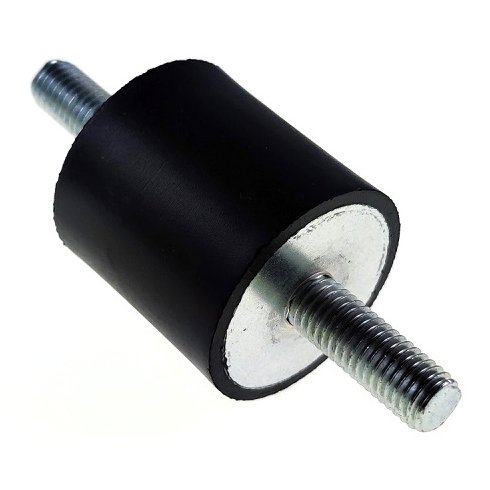

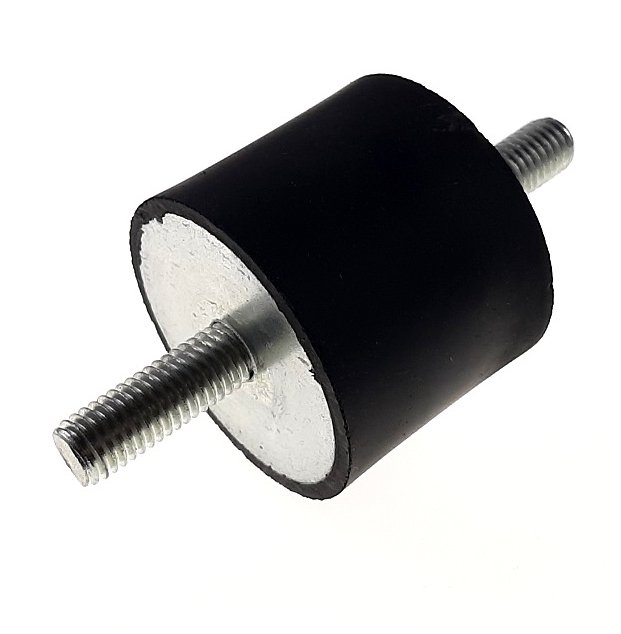

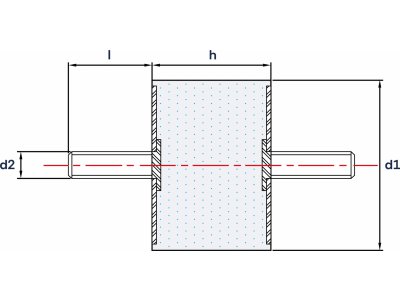

Wibroizolatory cylindryczne typu A

Wibroizolatory cylindryczne typu A posiadają dwie zewnętrzne śruby mocujące. Taka konstrukcja umożliwia łatwe połączenie maszyny z ramą, podstawą lub konstrukcją wsporczą. Są jednym z najbardziej uniwersalnych i ekonomicznych sposobów redukcji drgań oraz hałasu.

Wibroizolator cylindryczny typu A może pracować pod obciążeniem ściskającym, ścinającym albo złożonym. Znajduje zastosowanie między innymi w silnikach wysokoprężnych, zespołach prądotwórczych oraz różnego rodzaju maszynach i urządzeniach przemysłowych.

Parametry pracy

• minimalna temperatura pracy: –40°C,
• maksymalna temperatura pracy: +80°C,
• dostępne warianty elastomeru: NK45, NK55 i NK70,
• sposób pracy: ściskanie, ścinanie lub obciążenia złożone.

Różne twardości elastomeru umożliwiają dobranie wibroizolatora do masy urządzenia, wielkości obciążenia oraz charakteru powstających drgań. Miększe mieszanki zapewniają większą elastyczność, natomiast twardsze warianty są przeznaczone do przenoszenia większych obciążeń.

Jak dobrać wibroizolator cylindryczny?

Przy wyborze należy uwzględnić przede wszystkim masę maszyny, liczbę punktów podparcia, kierunek obciążenia, prędkość obrotową urządzenia oraz warunki środowiskowe. Ważne są również średnica i wysokość części gumowej, rodzaj mocowania oraz twardość elastomeru.

Prawidłowo dobrane wibroizolatory cylindryczne zapewniają skuteczną izolację drgań, stabilną pracę maszyny i dłuższą żywotność jej podzespołów. W przypadku wątpliwości warto skorzystać z pomocy technicznej przy wyborze odpowiedniego wymiaru, typu mocowania oraz wariantu materiałowego.
