Wibroizolator do Pompy Ciepła Kołnierzowy Typu WWU

Wibroizolator do Pompy Ciepła Kołnierzowy Typu WWU

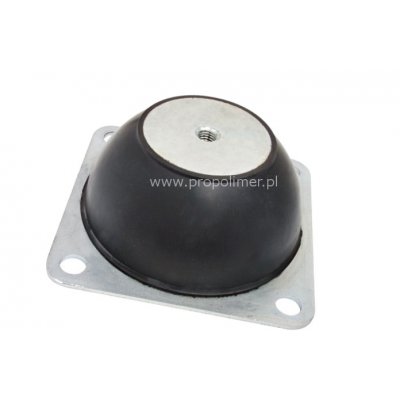

zdjecie-1

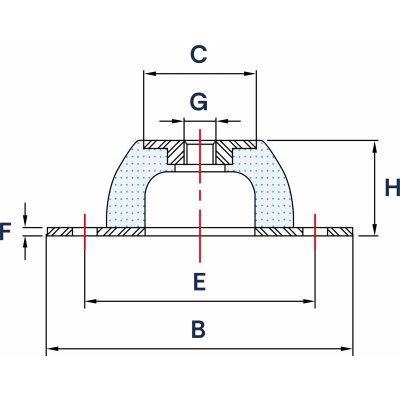

zdjecie-2

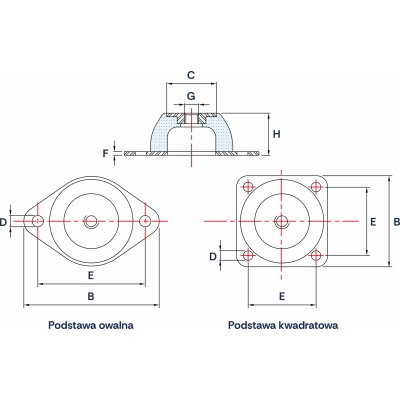

zdjecie-3

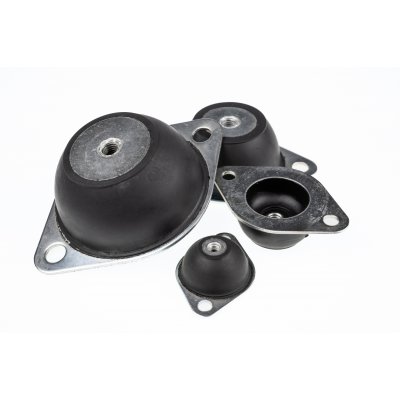

zdjecie-4

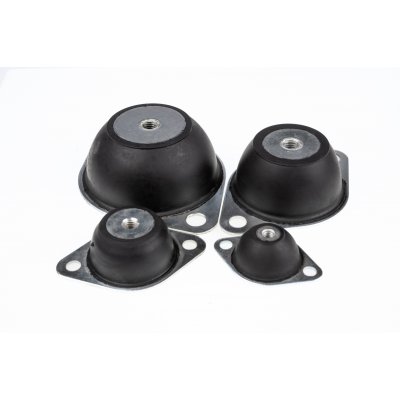

zdjecie-5
Wibroizolator do Pompy Ciepła Kołnierzowy Typu WWU
zdjecie-1
zdjecie-2
zdjecie-3
zdjecie-4
zdjecie-5
Dostawa od: 13 zł

Cechy produktu:

  • Materiał: Kauczuk Naturalny NR
  • Twardość (Shore A): 45 ShA oraz 60 ShA
  • Temperatura maksymalna (°C): 80
  • Temperatura minimalna (°C): -40

Zastosowanie:

  • Pompy
  • Wentylatory
  • Sprężarki
  • Ochrona w transporcie

Na zamówienie ​wibroizolatory dostępne również w wersji :

  • Materiał: CR, NBR, EPDM, VMQ
  • Stal: A2, A4
  • Spełniające wymagania Normy dotyczącej ochrony przeciwpożarowej: EN45545-2
Przejdź do rozmiarów Zamów telefonicznie Zapytaj o produkt

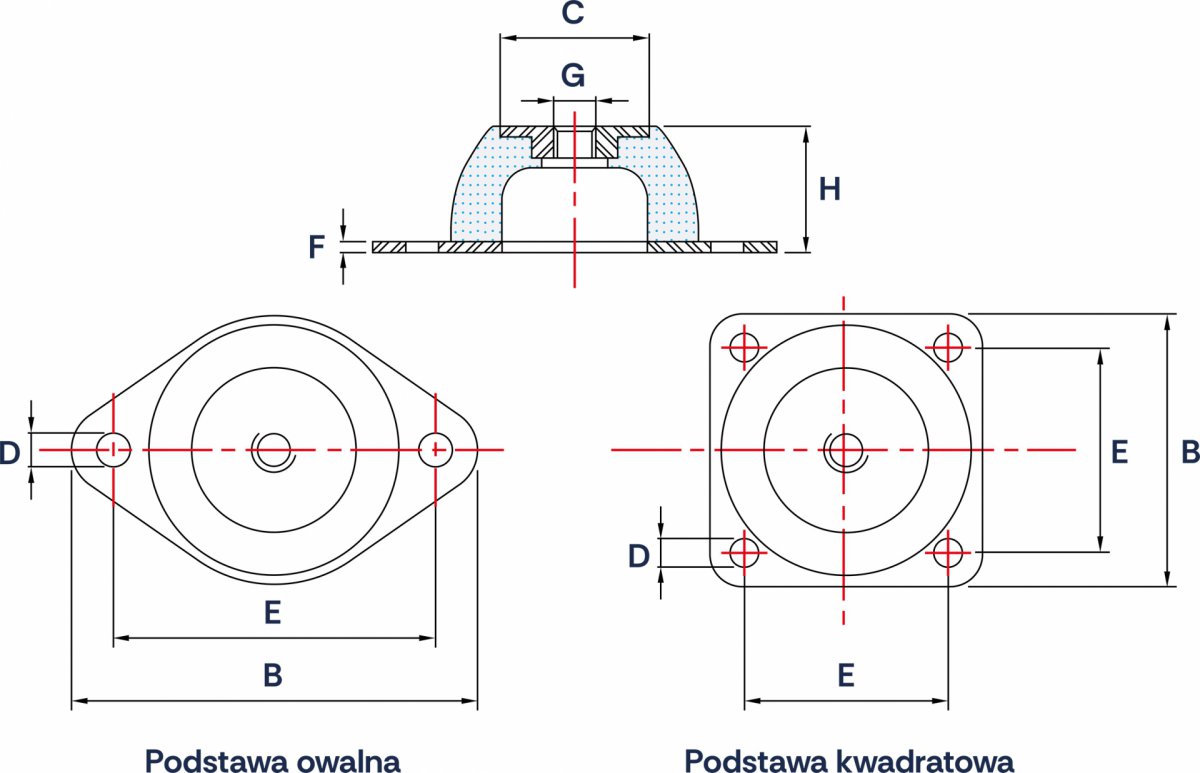

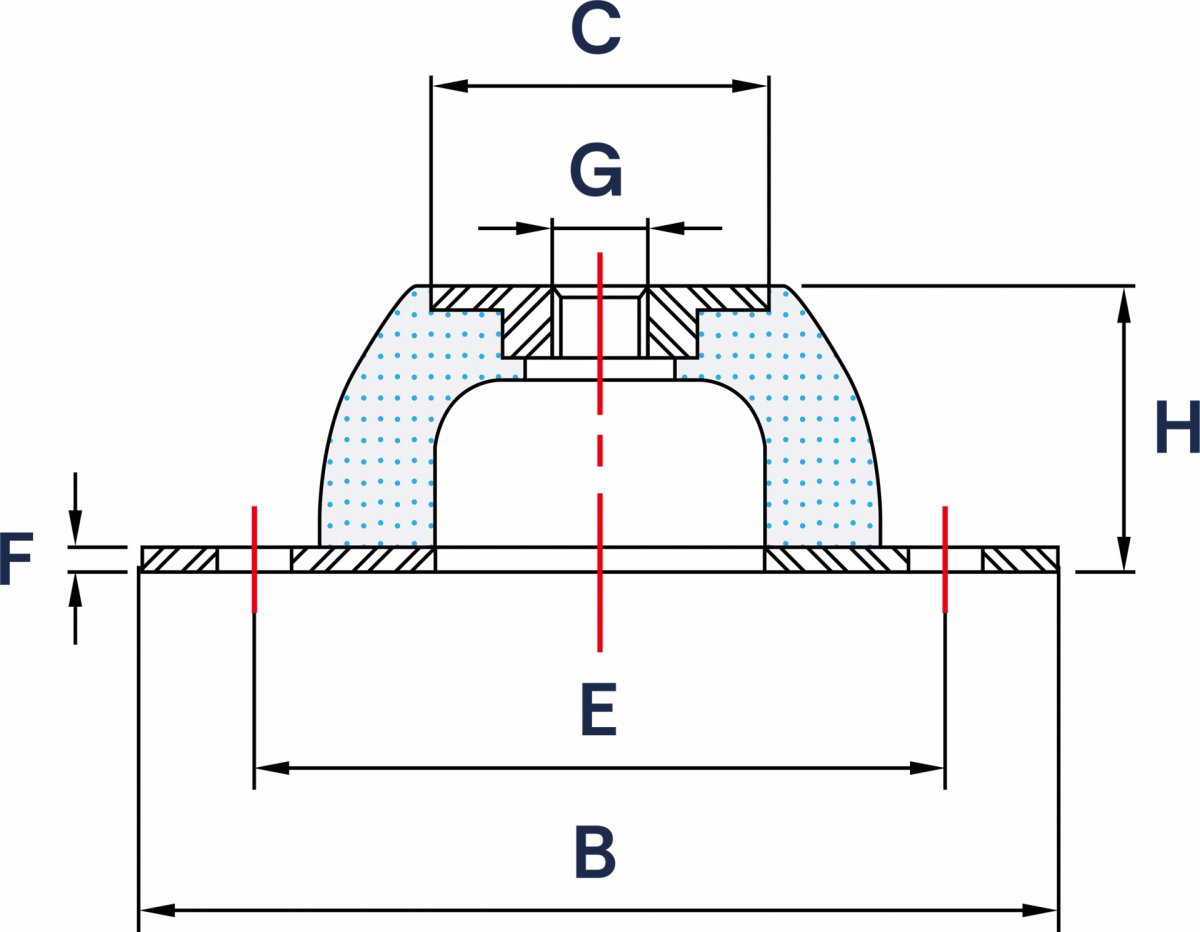

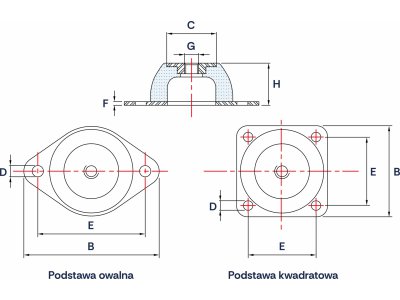

Wibroizolator do Pompy Ciepła Kołnierzowy Typu WWU
Dostępność
Kod produktu
B x C (mm)
H
E (mm)
G
Max obciążenie (Kg)
WWU6420M6-40
B x C (mm): 64x43
H: 20
E (mm): 50
G: M6
Max obciążenie (Kg): 3,5
64x43
20
50
M6
3,5
24.77 zł
Wysyłka w ciągu 24 h
WWU6420M6-60
B x C (mm): 64x43
H: 20
E (mm): 50
G: M6
Max obciążenie (Kg): 9
64x43
20
50
M6
9
24.77 zł
Wysyłka w ciągu 24 h
WWU6420M6-70
B x C (mm): 64x43
H: 20
E (mm): 50
G: M6
Max obciążenie (Kg): 13
64x43
20
50
M6
13
24.77 zł
8 tygodni
WWU8525M8-40
B x C (mm): 85x56
H: 25
E (mm): 66
G: M8
Max obciążenie (Kg): 20
85x56
25
66
M8
20
35.38 zł
Wysyłka w ciągu 24 h
WWU8525M8-60
B x C (mm): 85x56
H: 25
E (mm): 66
G: M8
Max obciążenie (Kg): 50
85x56
25
66
M8
50
35.38 zł
Wysyłka w ciągu 24 h
WWU8525M8-70
B x C (mm): 85x56
H: 25
E (mm): 66
G: M8
Max obciążenie (Kg): 61
85x56
25
66
M8
61
35.38 zł
Wysyłka w ciągu 24 h
WWU11435M10-40
B x C (mm): 114x76
H: 35
E (mm): 92
G: M10
Max obciążenie (Kg): 40
114x76
35
92
M10
40
51.80 zł
Wysyłka w ciągu 24 h
WWU11435M10-60
B x C (mm): 114x76
H: 35
E (mm): 92
G: M10
Max obciążenie (Kg): 80
114x76
35
92
M10
80
51.80 zł
Wysyłka w ciągu 24 h
WWU11435M10-70
B x C (mm): 114x76
H: 35
E (mm): 92
G: M10
Max obciążenie (Kg): 101
114x76
35
92
M10
101
51.80 zł
Wysyłka w ciągu 24 h
WWU13640M10-40
B x C (mm): 136x96
H: 40
E (mm): 110
G: M10
Max obciążenie (Kg): 70
136x96
40
110
M10
70
70.09 zł
Wysyłka w ciągu 24 h
WWU13640M10-60
B x C (mm): 136x96
H: 40
E (mm): 110
G: M10
Max obciążenie (Kg): 130
136x96
40
110
M10
130
70.09 zł
Wysyłka w ciągu 24 h
WWU13640M10-70
B x C (mm): 136x96
H: 40
E (mm): 110
G: M10
Max obciążenie (Kg): 157
136x96
40
110
M10
157
70.09 zł
8 tygodni
WWU15063M12-40
B x C (mm): 150x150
H: 63
E (mm): 120
G: M12
Max obciążenie (Kg): 280
150x150
63
120
M12
280
201.28 zł
8 tygodni
WWU15063M12-60
B x C (mm): 150x150
H: 63
E (mm): 120
G: M12
Max obciążenie (Kg): 500
150x150
63
120
M12
500
201.28 zł
8 tygodni
WWU15063M12-70
B x C (mm): 150x150
H: 63
E (mm): 120
G: M12
Max obciążenie (Kg): 793
150x150
63
120
M12
793
201.28 zł
8 tygodni
WWU15145M10-40
B x C (mm): 151x101
H: 45
E (mm): 124
G: M10
Max obciążenie (Kg): 130
151x101
45
124
M10
130
84.91 zł
Wysyłka w ciągu 24 h
WWU15145M10-60
B x C (mm): 151x101
H: 45
E (mm): 124
G: M10
Max obciążenie (Kg): 220
151x101
45
124
M10
220
84.91 zł
Wysyłka w ciągu 24 h
WWU15145M10-70
B x C (mm): 151x101
H: 45
E (mm): 124
G: M10
Max obciążenie (Kg): 320
151x101
45
124
M10
320
84.91 zł
8 tygodni
WWU20085M16-40
B x C (mm): 200x200
H: 85
E (mm): 160
G: M16
Max obciążenie (Kg): 380
200x200
85
160
M16
380
0 zł
Produkt na zamówienie
WWU20085M16-60
B x C (mm): 200x200
H: 85
E (mm): 160
G: M16
Max obciążenie (Kg): 750
200x200
85
160
M16
750
0 zł
Produkt na zamówienie
WWU20085M16-70
B x C (mm): 200x200
H: 85
E (mm): 160
G: M16
Max obciążenie (Kg): 1103
200x200
85
160
M16
1103
0 zł
Produkt na zamówienie
WWU310160M24-40
B x C (mm): 310x310
H: 160
E (mm): 250
G: M24
Max obciążenie (Kg): 1400
310x310
160
250
M24
1400
0 zł
Produkt na zamówienie
WWU310160M24-60
B x C (mm): 310x310
H: 160
E (mm): 250
G: M24
Max obciążenie (Kg): 2500
310x310
160
250
M24
2500
0 zł
Produkt na zamówienie
WWU310160M24-70
B x C (mm): 310x310
H: 160
E (mm): 250
G: M24
Max obciążenie (Kg): 3381
310x310
160
250
M24
3381
0 zł
Produkt na zamówienie
Wibroizolator do Pompy Ciepła Kołnierzowy Typu WWU

Tabela Dopuszczalnych obciążeń oraz ugięcia pod maksymalnym obciążeniem



Numer Katalogowy 40 ShA 60 ShA 70 ShA
kg mm kg mm kg mm
WWU6420M6 3,5 3 9 3 13 2,7
WWU8525M8 20 4,5 40 4,5 57 4
WWU11435M10 38 5 69 4,8 101 4,5
WWU13640M10 60 7 100 6,5 147 6
WWU15145M10 130 10 220 9 320 8,5
WWU15063M12 270 14,5 540 13 793 9,5
WWU20085M16 375 17 750 15,5 1103 12
WWU310160M24 1150 46 2300 41,5 3381 37

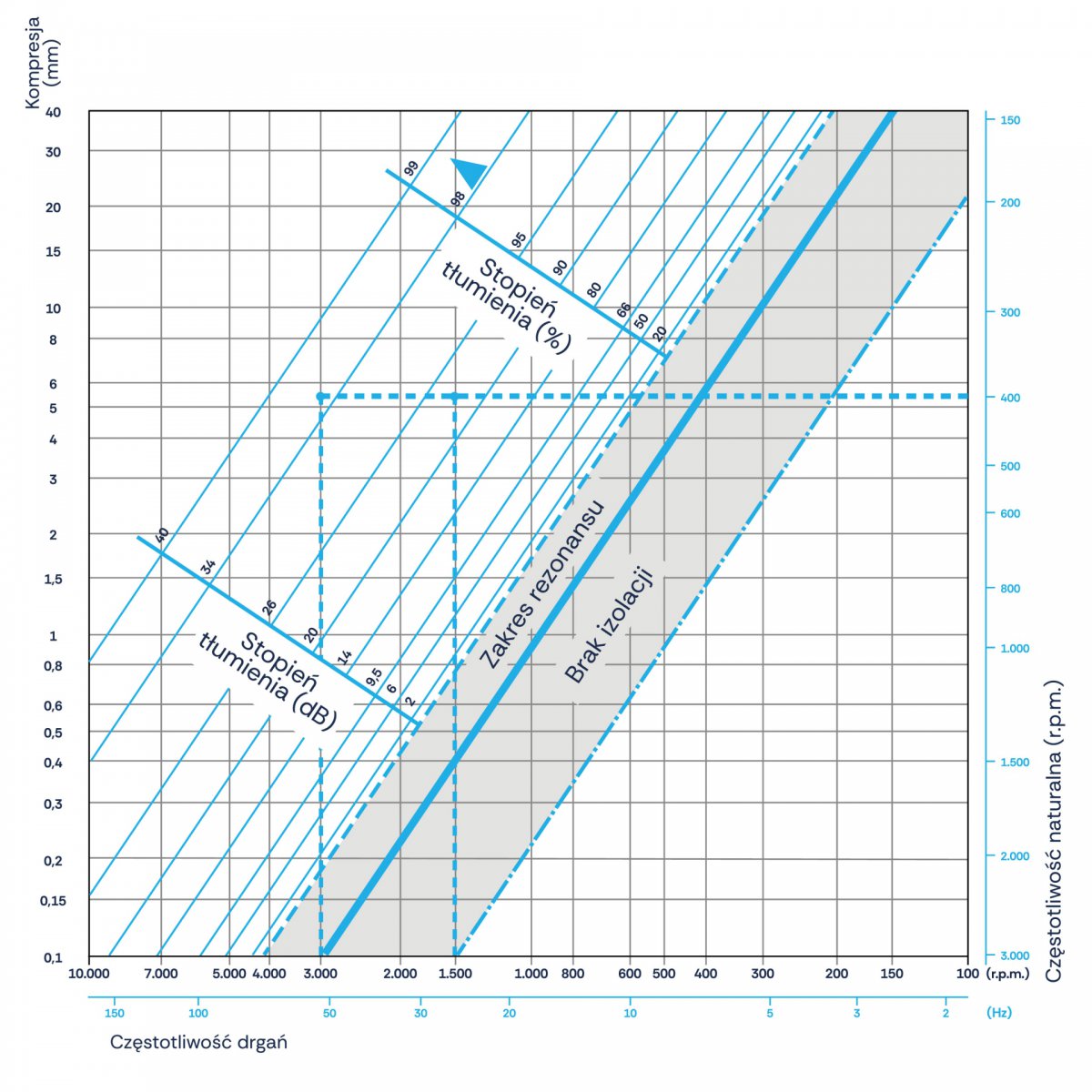

Przewodnik do prostego doboru wibroizolatorów

1. Określ całkowitą masę urządzenia oraz ilość punktów podparcia ( wibroizolatorów ).

2. Oblicz ciężar jaki przypada na każdy wibroizolator (należy wziąć pod uwagę że ciężar może nie być równomiernie rozłożony).

3. Określ prędkość obrotową urządzenia lub częstotliwość drgań.

4. Sprawdź jakie jest ugięcie statyczne wibroizolatora i porównaj z poniższą tabelą



Prędkość

Obrotowa

 Wymagany stopień tłumienia drgań w %
70% 80% 90%
1000 RPM 4.0mm 5.4mm 10mm
1500 RPM 1.8mm 2.5mm 4.5mm
3000 RPM 0.5mm 0.7mm 1.2mm



5. W oparciu o obciążenie wybierz odpowiedni typ wibroizolatora biorąc pod uwagę: czy sprzęt jest mobilny czy statyczny, wymagania sprzętu odnośnie montażu.

6. Upewnij się że wszystkie urządzenia wspomagające maszyny, jak rury wydechowe, rurociągi, przewody elektryczne są swobodnie połączone z izolowanym urządzeniem aby umożliwić swobodne poruszanie się sprzętu.





Wibroizolatory kołnierzowe pozwalają uzyskać wysoki poziom ugięcia, zapewniając doskonały poziom redukcji drgań i amortyzację zarówno w płaszczyźnie pionowej jak i poziomej. Mocowania te są tanie i łatwe w instalacji.

Zastosowania obejmują: - pompy, wentylatory, sprężarki, ochrona w transporcie.

Wibroizolatory WWU wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.

Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).

Wibroizolatory kołnierzowe standardowo wykonane są w trzech twardościach: 40 ShA, 60 ShA oraz 70 ShA.
