Oringi NBR do hydrauliki – jaką twardość wybrać?

Oringi NBR do hydrauliki – jaką twardość wybrać?

Oringi NBR do hydrauliki – jaką twardość wybrać?

W większości standardowych układów hydraulicznych najlepszym punktem wyjścia są Oringi NBR 70 ShA, ponieważ zapewniają dobry kompromis pomiędzy elastycznością, szczelnością i odpornością na ciśnienie. NBR 60 ShA warto rozważyć tam, gdzie potrzebna jest większa elastyczność i łatwe dopasowanie do powierzchni, natomiast NBR 90 ShA sprawdzi się przede wszystkim przy wyższych ciśnieniach, większych obciążeniach i podwyższonym ryzyku ekstruzji uszczelnienia.

NBR 60, NBR 70 czy NBR 90 – porównanie

Twardość O-ringa Charakterystyka Odporność na ciśnienie i ekstruzję Typowe zastosowania Kiedy wybrać?
NBR 60 ShA miękki, elastyczny, łatwo dopasowuje się do powierzchni niższa lekkie układy hydrauliczne, pneumatyka, uszczelnienia statyczne, aplikacje o mniejszych obciążeniach gdy najważniejsza jest elastyczność i dobre dopasowanie
NBR 70 ShA uniwersalna twardość, dobry kompromis pomiędzy elastycznością i wytrzymałością dobra hydraulika siłowa, siłowniki, zawory, pompy, złącza, maszyny przemysłowe najczęstszy wybór do standardowych zastosowań hydraulicznych
NBR 90 ShA twardy, bardziej odporny na odkształcenie i wciskanie w szczeliny wysoka hydraulika wysokociśnieniowa, złącza hydrauliczne, ciężkie maszyny, układy narażone na duże obciążenia gdy występuje wysokie ciśnienie lub ryzyko ekstruzji O-ringa

Wyższa twardość elastomeru zazwyczaj zwiększa odporność O-ringa na ciśnienie i wciskanie materiału w szczelinę montażową. Parker wskazuje, że twardość jest jednym z istotnych parametrów wpływających na odporność uszczelnienia na ciśnienie, ale rzeczywiste możliwości zależą również od geometrii gniazda, wielkości szczeliny, temperatury oraz zastosowanego materiału.

Jaką twardość NBR polecamy do hydrauliki?

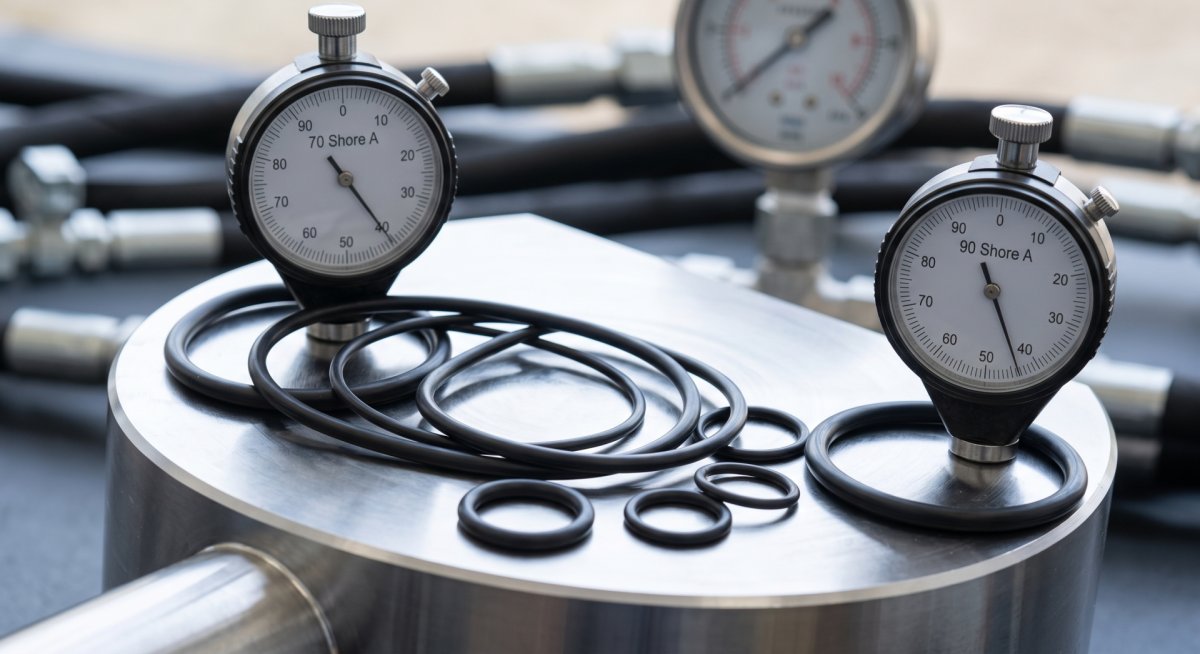

Porównanie twardości oringów NBR – twardościomierze (durometry) wskazujące popularne wartości 70 i 90 Shore A w zastosowaniach hydraulicznych.

NBR 70 ShA – najbardziej uniwersalny wybór

Do większości typowych zastosowań hydraulicznych warto w pierwszej kolejności rozważyć Oringi NBR 70 ShA. Jest to jedna z najczęściej stosowanych twardości O-ringów i zapewnia dobrą równowagę pomiędzy:

  • elastycznością,

  • łatwością montażu,

  • odpornością mechaniczną,

  • odpornością na ciśnienie,

  • trwałością uszczelnienia.

Sprawdza się między innymi w siłownikach hydraulicznych, zaworach, pompach, rozdzielaczach, złączach oraz układach olejowych.

Zobacz ofertę: Oringi NBR 70

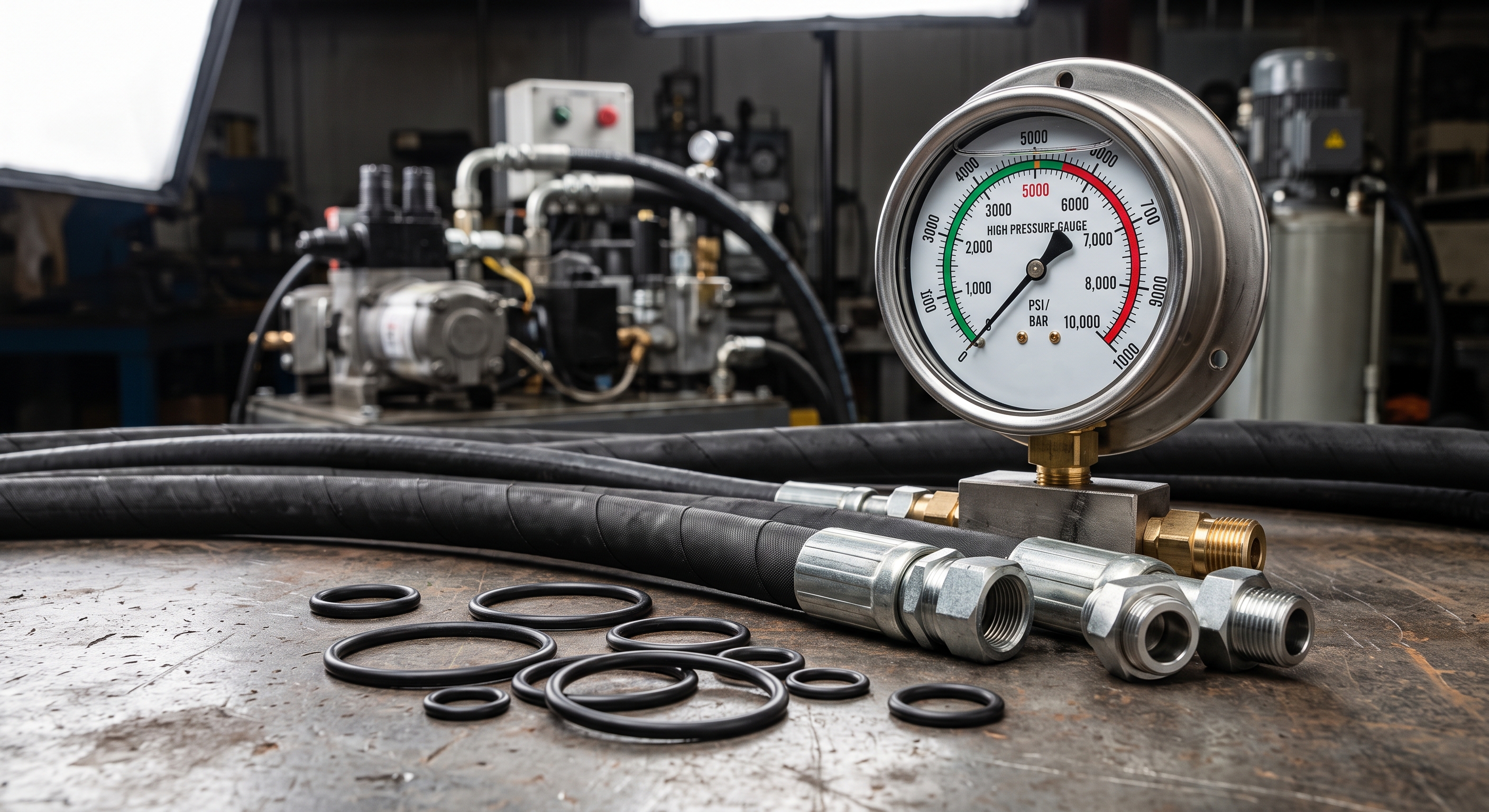

Wymagające środowisko pracy – w układach wysokociśnieniowych (narażonych na skoki ciśnień) zaleca się stosowanie twardszych mieszanek NBR (np. 90 Shore A), aby uniknąć wyciskania w szczelinę.

NBR 90 ShA – do wyższych ciśnień

Jeżeli układ pracuje przy większym ciśnieniu lub występuje większa szczelina pomiędzy współpracującymi elementami, warto rozważyć Oringi NBR 90 ShA.

Twardszy elastomer jest bardziej odporny na ekstruzję, czyli wciskanie O-ringa w szczelinę pod wpływem ciśnienia. Z tego względu NBR 90 jest często stosowany w:

  • hydraulice wysokociśnieniowej,

  • złączach hydraulicznych,

  • maszynach budowlanych,

  • maszynach rolniczych,

  • ciężkich urządzeniach przemysłowych,

  • układach narażonych na duże obciążenia.

Parker podaje, że przy zachowaniu porównywalnej konstrukcji gniazda twardsze mieszanki wykazują większą odporność na ciśnienie niż standardowe materiały o twardości około 70 ShA.

Zobacz ofertę: Oringi NBR 90 – do zwiększonych ciśnień

NBR 60 ShA – gdy potrzebna jest większa elastyczność

Oringi NBR 60 ShA są bardziej miękkie i podatne na odkształcenie niż standardowe NBR 70. Mogą być dobrym rozwiązaniem w aplikacjach, w których ważne jest bardzo dobre dopasowanie uszczelnienia przy stosunkowo niewielkich obciążeniach.

Sprawdzają się szczególnie w:

  • uszczelnieniach statycznych,

  • układach niskiego i umiarkowanego ciśnienia,

  • pneumatyce,

  • aplikacjach wymagających miękkiego i elastycznego O-ringa.

Zobacz ofertę: Oringi NBR 60

Szybka rekomendacja

Jeżeli nie ma szczególnych wymagań konstrukcyjnych, NBR 70 ShA jest najbezpieczniejszym punktem wyjścia do standardowej hydrauliki. Przy większych ciśnieniach i ryzyku ekstruzji warto przejść na NBR 90 ShA, natomiast NBR 60 ShA wybrać tam, gdzie większe znaczenie ma elastyczność niż odporność na wysokie obciążenia.

Trzeba jednak pamiętać, że samej twardości nie należy traktować jako jedynego kryterium doboru O-ringa. Należy uwzględnić również rodzaj oleju lub płynu hydraulicznego, temperaturę, ciśnienie, wielkość szczeliny montażowej, charakter pracy uszczelnienia oraz wymiary rowka.
