Oringi do węży calowych BSP – jak dobrać właściwy O-ring?

Oringi do węży calowych BSP stosowane są między innymi w hydraulice siłowej, maszynach budowlanych, urządzeniach rolniczych, instalacjach przemysłowych i układach pneumatycznych. Odpowiednio dobrany O-ring zapewnia szczelność połączenia, ale wybór uszczelki wyłącznie na podstawie oznaczenia gwintu, takiego jak BSP 1/2″ lub BSP 3/4″, może prowadzić do kosztownego błędu.

W instalacjach wykorzystujących oleje hydrauliczne najczęściej wybierane są oringi NBR. Do typowych warunków pracy polecane są oringi calowe NBR, natomiast w układach o zwiększonym ciśnieniu warto rozważyć oringi NBR 90 ShA, które są bardziej odporne na deformację i wytłaczanie ze szczeliny.

Jakie oringi wybrać do węży BSP? Krótka odpowiedź

Do węży hydraulicznych z końcówkami BSP najczęściej stosuje się O-ringi wykonane z NBR, jeżeli uszczelnienie ma kontakt z olejem mineralnym, smarem lub standardowym płynem hydraulicznym.

Najważniejsze zasady doboru są następujące:

do standardowych warunków pracy najczęściej wystarczą oringi NBR o twardości około 70 ShA,
do zwiększonych ciśnień i połączeń narażonych na wytłaczanie uszczelki polecane są oringi NBR 90 ShA,
wymiar O-ringu należy ustalić na podstawie gniazda uszczelniającego, dokumentacji złącza albo pomiaru starej uszczelki,
oznaczenie gwintu BSP, np. G 1/2″, nie określa automatycznie wymiaru O-ringu,
nie każde złącze BSP jest uszczelniane O-ringiem.

Jeżeli nie masz pewności, jaki rozmiar zastosować, prześlij do ProPolimer zdjęcie końcówki, oznaczenie gwintu, wymiary starego O-ringu oraz informacje o ciśnieniu i medium. Pomożemy dobrać odpowiednie oringi do węży BSP.

Co oznacza gwint BSP?

BSP, czyli British Standard Pipe, to system gwintów rurowych stosowany powszechnie w hydraulice, pneumatyce i instalacjach przemysłowych. Gwinty BSP mają profil Whitwortha o kącie 55°.

Najczęściej spotykane są dwa rodzaje gwintów:

Rodzaj gwintu	Oznaczenie	Budowa	Sposób uzyskania szczelności
BSPP	G	gwint walcowy, równoległy	na stożku, powierzchni czołowej, podkładce, pierścieniu uszczelniającym lub O-ringu
BSPT	R lub Rc	gwint stożkowy	najczęściej bezpośrednio na gwincie, z odpowiednim uszczelniaczem

W przypadku gwintu BSPP sam gwint odpowiada przede wszystkim za połączenie mechaniczne. Szczelność musi zostać uzyskana w innym miejscu, na przykład za pomocą O-ringu, podkładki uszczelniającej albo powierzchni stożkowej.

Gwinty BSPT są stożkowe i mogą uszczelniać się na powierzchni gwintu. W takim połączeniu zakładanie przypadkowego O-ringu pod nakrętkę najczęściej nie rozwiązuje problemu i może być niezgodne z konstrukcją złącza.

Czy każde złącze węża BSP wymaga O-ringu?

Nie. Określenie „wąż BSP” informuje przede wszystkim o rodzaju gwintu, a nie o sposobie uszczelnienia.

W końcówkach węży można spotkać kilka rozwiązań:

Złącze BSP z uszczelnieniem na stożku 60°

W wielu końcówkach hydraulicznych BSP uszczelnienie powstaje przez dociśnięcie metalowych powierzchni stożkowych. Standardowa wersja takiego złącza może nie posiadać O-ringu.

Jeżeli metalowy stożek jest porysowany, skorodowany lub odkształcony, samo dodanie uszczelki gumowej nie zapewni prawidłowej i bezpiecznej naprawy.

Złącze BSP z O-ringiem na stożku

Występują również końcówki, w których na powierzchni stożkowej znajduje się specjalne gniazdo na O-ring. W takim przypadku uszczelka jest integralnym elementem konstrukcji i musi mieć dokładnie dopasowaną średnicę wewnętrzną oraz grubość przekroju.

Do tego rodzaju złączy, pracujących z olejem hydraulicznym, najczęściej stosuje się O-ringi NBR.

Złącze BSP z płaskim czołem

Połączenia z płaską powierzchnią mogą być uszczelniane O-ringiem, uszczelką płaską albo specjalną podkładką zespoloną. Należy zastosować dokładnie taki rodzaj elementu, jaki przewidział producent końcówki.

Przyłącze BSPP z uszczelnieniem pod kołnierzem

Wkręcane adaptery z gwintem walcowym G mogą być uszczelniane O-ringiem umieszczonym pod kołnierzem lub w specjalnie wykonanym rowku. W zastosowaniach wysokociśnieniowych dobrym rozwiązaniem mogą być oringi NBR 90 ShA, jeżeli taki materiał i twardość są zgodne z konstrukcją gniazda.

Rozmiar gwintu BSP a wymiar O-ringu

Jednym z najczęstszych błędów jest założenie, że do gwintu BSP 1/2″ potrzebny jest O-ring o średnicy wewnętrznej 1/2″. W rzeczywistości oznaczenie BSP jest rozmiarem nominalnym rury i nie odpowiada bezpośrednio zmierzonej średnicy gwintu ani wymiarowi uszczelki.

Rozmiar BSP	Przybliżona średnica zewnętrzna gwintu	Liczba zwojów na cal
G 1/8″	9,73 mm	28
G 1/4″	13,16 mm	19
G 3/8″	16,66 mm	19
G 1/2″	20,96 mm	14
G 3/4″	26,44 mm	14
G 1″	33,25 mm	11
G 1 1/4″	41,91 mm	11
G 1 1/2″	47,80 mm	11
G 2″	59,61 mm	11

Podane wartości pomagają rozpoznać gwint, ale nie stanowią tabeli wymiarów O-ringów. Do tego samego rozmiaru gwintu BSP różni producenci mogą stosować odmienne gniazda i różne przekroje uszczelek.

Dlatego oringi calowe NBR należy dobierać według ich rzeczywistych wymiarów lub numeru katalogowego, a nie tylko na podstawie oznaczenia gwintu.

Jak prawidłowo dobrać O-ring do węża BSP?

1. Ustal miejsce uszczelnienia

Najpierw sprawdź, gdzie faktycznie powstaje szczelność:

na stożku metalowym,
na stożku wyposażonym w O-ring,
na płaskim czole,
pod kołnierzem adaptera,
w rowku wykonanym w korpusie,
bezpośrednio na gwincie stożkowym.

Jeżeli w złączu nie ma przygotowanego gniazda, nie należy montować O-ringu w przypadkowym miejscu.

2. Rozpoznaj gwint BSPP lub BSPT

Gwint walcowy BSPP ma jednakową średnicę na całej długości. Gwint BSPT zwęża się w kierunku końca złącza.

Pomocne mogą być również oznaczenia w dokumentacji:

G – gwint walcowy BSPP,
R – zewnętrzny gwint stożkowy,
Rc – wewnętrzny gwint stożkowy.

3. Zmierz starą uszczelkę

O-ring opisują dwa podstawowe wymiary:

średnica wewnętrzna, oznaczana jako ID lub D,
grubość przekroju, oznaczana jako CS lub d.

Do pomiaru najlepiej wykorzystać suwmiarkę. Uszczelka powinna być ułożona swobodnie i nie może być rozciągnięta. Jeżeli stary O-ring jest mocno spłaszczony, napęczniały albo uszkodzony, jego pomiar może być niedokładny. W takiej sytuacji lepiej zmierzyć rowek lub skorzystać z dokumentacji końcówki.

4. Sprawdź medium robocze

NBR jest najczęściej stosowany w kontakcie z:

olejami mineralnymi,
olejami hydraulicznymi na bazie mineralnej,
smarami,
paliwami i węglowodorami,
sprężonym powietrzem z mgłą olejową.

NBR nie jest uniwersalnym materiałem do wszystkich płynów. Nie powinien być wybierany automatycznie do płynów hamulcowych na bazie glikolu, estrów, ketonów, silnych kwasów ani instalacji stale narażonych na działanie ozonu i promieniowania UV.

5. Ustal ciśnienie i charakter pracy

Przy doborze trzeba uwzględnić:

maksymalne ciśnienie robocze,
chwilowe skoki ciśnienia,
wielkość szczeliny pomiędzy elementami,
pracę statyczną lub dynamiczną,
częstotliwość cykli,
temperaturę medium.

Sama twardość O-ringu nie określa dopuszczalnego ciśnienia. Duże znaczenie ma konstrukcja rowka, luz montażowy i możliwość zastosowania pierścienia podporowego.

6. Dobierz twardość NBR

W standardowych złączach najczęściej stosuje się NBR 70 ShA. Przy większym ciśnieniu, znacznych luzach lub ryzyku wypchnięcia gumy ze szczeliny warto zastosować NBR 90 ShA.

7. Sprawdź stan złącza

Nawet prawidłowo dobrany O-ring nie uszczelni trwale połączenia, jeżeli:

rowek jest uszkodzony,
powierzchnia stożka została zarysowana,
gwint jest odkształcony,
końcówka została dokręcona pod niewłaściwym kątem,
wąż przenosi nadmierne drgania lub naprężenia boczne.

Oringi NBR 70 czy NBR 90 do węży BSP?

Parametr	NBR 70 ShA	NBR 90 ShA
Elastyczność	większa	mniejsza
Docisk potrzebny do uszczelnienia	mniejszy	większy
Dopasowanie do niewielkich nierówności	bardzo dobre	bardziej ograniczone
Odporność na wytłaczanie	standardowa	zwiększona
Typowe zastosowanie	standardowa hydraulika i pneumatyka	wysokie ciśnienie, duże obciążenia i większe luzy
Montaż	łatwiejszy	wymaga większej ostrożności
Zastosowania dynamiczne	zazwyczaj korzystniejsze	wymagają weryfikacji konstrukcji

Kiedy wybrać standardowe oringi calowe NBR?

Oringi NBR calowe są dobrym wyborem, gdy:

instalacja pracuje ze standardowym olejem hydraulicznym,
ciśnienie mieści się w zakresie przewidzianym przez producenta złącza,
rowek ma prawidłowe wymiary,
uszczelka nie jest narażona na wytłaczanie,
potrzebny jest wymiar zgodny ze standardem calowym, np. AS568 lub BS.

Kiedy polecane są oringi NBR 90 ShA?

Oringi do zwiększonych ciśnień NBR 90 ShA warto rozważyć, gdy:

występują wysokie lub pulsujące ciśnienia,
standardowy O-ring jest wypychany do szczeliny,
wymagane jest ograniczenie deformacji uszczelki,
połączenie pracuje w ciężkich maszynach budowlanych lub rolniczych,
uszczelnienie znajduje się w zaworze, rozdzielaczu, pompie albo siłowniku,
producent złącza dopuszcza twardość 90 ShA.

Twardszy O-ring nie zawsze jest jednak lepszy. Jeżeli docisk jest niewielki, powierzchnia ma niedoskonałości lub występują duże ruchy elementów, NBR 90 może uszczelniać gorzej niż bardziej elastyczny NBR 70.

W układach wysokociśnieniowych może być także konieczne zastosowanie pierścienia podporowego. Zapobiega on wchodzeniu gumy w szczelinę pomiędzy elementami metalowymi.

Najczęstsze objawy niewłaściwego doboru O-ringu

Wygląd uszkodzenia	Prawdopodobna przyczyna	Zalecane działanie
Wyrwane fragmenty na krawędzi	wytłaczanie pod wpływem ciśnienia	sprawdzić luz, zastosować NBR 90 lub pierścień podporowy
Nacięcie po jednej stronie	uszkodzenie podczas montażu	usunąć ostre krawędzie i użyć tulei montażowej
Trwałe spłaszczenie	temperatura, starzenie lub zbyt duży ścisk	sprawdzić materiał i wymiary rowka
Pęcznienie i mięknięcie	niezgodność chemiczna	dobrać inny elastomer
Twardnienie i pękanie	zbyt wysoka temperatura lub starzenie	zweryfikować temperaturę i zastosować odporniejszy materiał
Skręcenie pierścienia	nieprawidłowy montaż lub ruch dynamiczny	poprawić montaż i sprawdzić smarowanie
Ponowny wyciek po krótkim czasie	uszkodzone gniazdo lub zły wymiar	zmierzyć rowek i skontrolować powierzchnie metalowe

Kiedy zamiast NBR zastosować inny materiał?

NBR jest ekonomicznym i trwałym materiałem do standardowej hydrauliki olejowej, ale w niektórych warunkach należy zastosować inny elastomer.

Przy wyższej temperaturze, kontakcie z paliwami lub agresywniejszymi olejami warto sprawdzić oringi Viton FKM.
Do wody, roztworów glikolu, płynów hamulcowych określonych typów oraz warunków atmosferycznych mogą być odpowiednie oringi EPDM.
Jeżeli występuje jednocześnie wysoka temperatura i wysokie ciśnienie, należy dobrać zarówno właściwy materiał, jak i odpowiednią twardość.

Każdy wybór powinien zostać poprzedzony sprawdzeniem zgodności elastomeru z konkretnym medium. Określenie „olej”, „paliwo” lub „płyn hydrauliczny” może obejmować produkty o bardzo różnym składzie chemicznym.

Jak bezpiecznie wymienić O-ring w złączu BSP?

Przed rozpoczęciem wymiany należy zatrzymać urządzenie i całkowicie usunąć ciśnienie z instalacji. Olej pod wysokim ciśnieniem może spowodować poważne obrażenia.

Podczas montażu:

Usuń starą uszczelkę bez zarysowania rowka.
Oczyść gniazdo z zabrudzeń, opiłków i pozostałości gumy.
Sprawdź powierzchnię stożka, gwint i rowek.
Upewnij się, że nowy O-ring ma właściwą średnicę i przekrój.
Zastosuj niewielką ilość środka montażowego zgodnego z elastomerem i medium.
Nie skręcaj i nie rozciągaj nadmiernie O-ringu.
Chroń uszczelkę przed przecięciem przez ostre krawędzie gwintu.
Dokręć połączenie zgodnie z zaleceniami producenta.
Po uruchomieniu instalacji wykonaj kontrolę szczelności.

Nie należy ponownie używać starego O-ringu, nawet jeśli nie widać na nim wyraźnych pęknięć.

Gdzie kupić oringi do węży calowych BSP?

Oringi do węży BSP najlepiej kupować w specjalistycznym sklepie z uszczelnieniami technicznymi, który oferuje różne rozmiary, materiały i twardości oraz zapewnia pomoc w doborze.

W sklepie ProPolimer możesz sprawdzić:

ProPolimer oferuje zarówno popularne O-ringi calowe, jak i uszczelnienia do bardziej wymagających zastosowań przemysłowych. Jeżeli nie znasz numeru uszczelki, przygotuj:

zdjęcie złącza i starego O-ringu,
oznaczenie gwintu, np. G 1/2″,
średnicę wewnętrzną O-ringu,
grubość przekroju,
rodzaj medium,
temperaturę pracy,
ciśnienie robocze,
informację, czy połączenie jest statyczne, czy dynamiczne.

Na podstawie tych danych łatwiej dobrać produkt, który zapewni trwałą szczelność i ograniczy ryzyko przestoju maszyny.

FAQ – najczęściej zadawane pytania

Jaki O-ring zastosować do węża BSP?

Jeżeli złącze jest konstrukcyjnie przystosowane do uszczelnienia elastomerowego i pracuje z olejem hydraulicznym, najczęściej stosuje się O-ring NBR. Do standardowych warunków wybierany jest NBR 70 ShA, a do zwiększonych ciśnień NBR 90 ShA.

Czy do gwintu BSP 1/2″ pasuje O-ring 1/2″?

Nie można tego założyć. BSP 1/2″ jest oznaczeniem nominalnym gwintu, którego rzeczywista średnica zewnętrzna wynosi około 20,96 mm. Wymiar O-ringu zależy od konstrukcji gniazda uszczelniającego.

Czy oringi calowe są tym samym co oringi BSP?

Nie. Określenie „calowy” może odnosić się do wymiarów O-ringu, np. według AS568, natomiast BSP określa rodzaj gwintu rurowego. O-ring calowy może być stosowany w złączu BSP, ale musi pasować do konkretnego rowka.

Czy NBR 90 zawsze jest lepszy od NBR 70?

Nie. NBR 90 jest bardziej odporny na deformację i wytłaczanie, ale jest również mniej elastyczny. Przy niewielkim docisku lub niedoskonałej powierzchni standardowy NBR 70 może zapewnić lepszą szczelność.

Czy można zastąpić O-ring calowy podobnym rozmiarem metrycznym?

Tylko wtedy, gdy jego rzeczywiste wymiary mieszczą się w tolerancjach przewidzianych dla rowka. Dobieranie najbliższego rozmiaru „na oko” może spowodować brak odpowiedniego ścisku, przecięcie uszczelki albo jej wytłoczenie.

Jak zmierzyć O-ring do końcówki węża?

Należy zmierzyć średnicę wewnętrzną oraz grubość przekroju. Jeżeli stara uszczelka jest zdeformowana, dokładniejszy będzie pomiar gniazda lub sprawdzenie dokumentacji producenta końcówki.

Gdzie kupić oringi do wysokiego ciśnienia?

Oringi NBR 90 ShA oraz oringi calowe NBR można zamówić w sklepie ProPolimer. Przed zakupem warto sprawdzić wymiary, medium, temperaturę i konstrukcję połączenia.

Podsumowanie

Prawidłowy dobór oringów do węży calowych BSP wymaga rozpoznania rodzaju gwintu, sposobu uszczelnienia, wymiarów gniazda i warunków pracy. Nie należy wybierać uszczelki wyłącznie na podstawie oznaczenia BSP 1/2″, 3/4″ czy 1″.

Do standardowych instalacji hydraulicznych dobrym wyborem są oringi calowe NBR. W układach o zwiększonym ciśnieniu polecane są oringi NBR 90 ShA, które zapewniają większą odporność na deformację i wytłaczanie.

Sprawdź ofertę ProPolimer lub skontaktuj się z nami, jeśli potrzebujesz pomocy w doborze wymiaru, materiału lub twardości O-ringu do konkretnego węża BSP.

Proponowane teksty alternatywne do zdjęć:

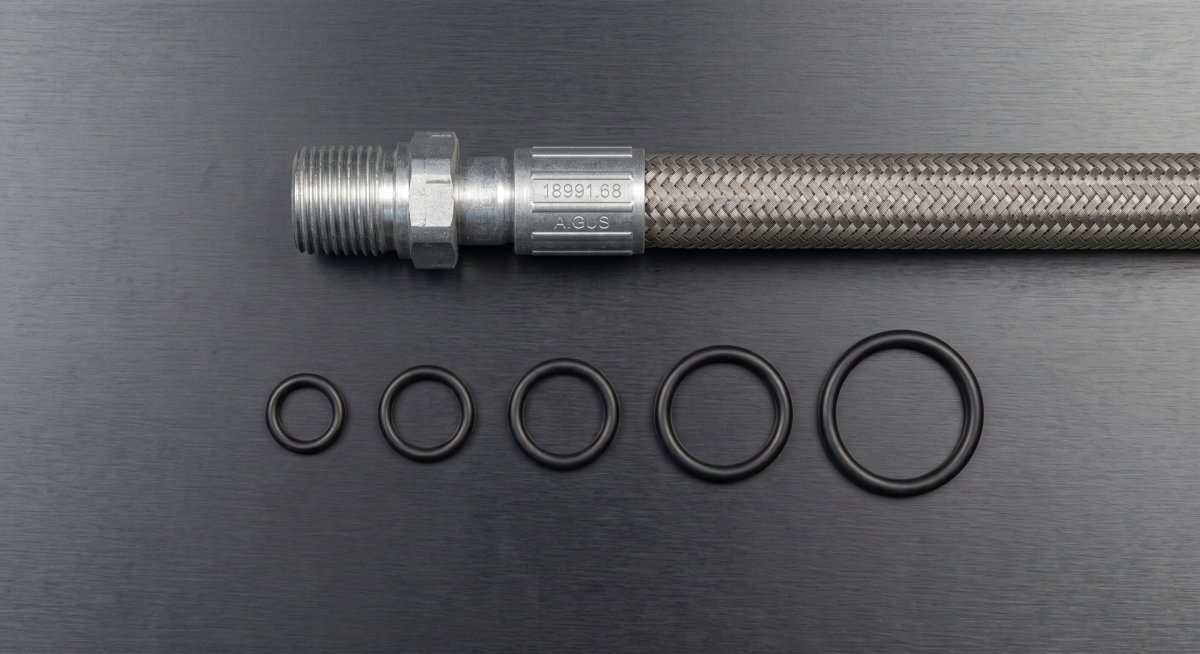

Oringi do węży calowych BSP z materiału NBR
