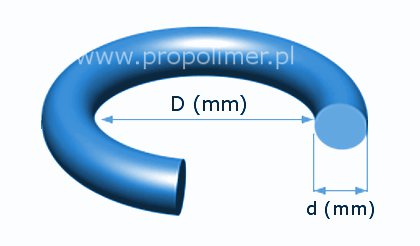

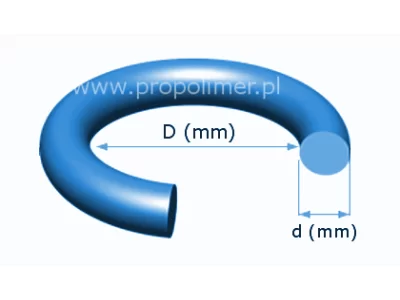

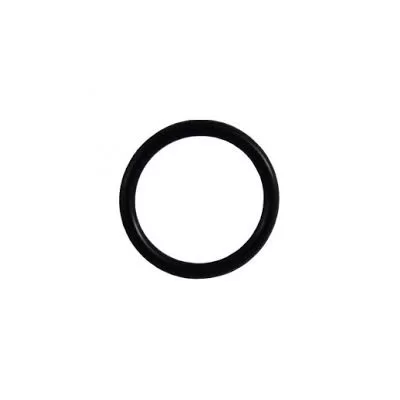

Oringi NBR Miękkie BS309 do BS395 (AS568) : 5.33 mm

W świecie techniki uszczelnień, gdzie precyzja i trwałość mają kluczowe znaczenie, istotną rolę odgrywa twardość materiału.
Standardowe oringi NBR o twardości 70 ShA sprawdzają się w większości zastosowań, jednak w niektórych aplikacjach wymagana jest większa podatność, lepsze dopasowanie do nierówności i niższe siły montażowe.

Tutaj z pomocą przychodzą Oringi NBR Miękkie – wykonane z kauczuku butadienowo–akrylonitrylowego (Nitrile Butadiene Rubber, NBR) o twardości 60±5 ShA.
Ich elastyczna struktura pozwala uzyskać szczelność przy niższym nacisku montażowym, a jednocześnie zachowują one typową dla NBR olejoodporność i trwałość eksploatacyjną.

Miękkie oringi NBR są produkowane z materiału NBR 60.
Materiał ten został opracowany z myślą o zastosowaniach, gdzie kluczowa jest łatwość montażu, szczelność przy niskim ciśnieniu oraz kompensacja nierówności powierzchni.

Zestawienie tych parametrów pokazuje, że Oringi NBR o zmniejszonej twardości wyróżniają się bardzo wysokim wydłużeniem i elastycznością, dzięki czemu doskonale dopasowują się do powierzchni i kompensują niedokładności montażowe.

Miękkie oringi NBR to rozwiązanie dla użytkowników, którzy potrzebują uszczelnień:

• pracujących w niskich ciśnieniach,

• montowanych w delikatnych gniazdach lub tworzywach,

• wymagających minimalnych sił montażowych,

• stosowanych przy dużych tolerancjach elementów współpracujących.

Dzięki zmniejszonej twardości (60 ShA), oring szybciej dopasowuje się do kształtu gniazda i tworzy szczelność nawet przy niewielkim dociśnięciu.

To sprawia, że Oringi NBR 60 ShA są idealne m.in. do:

• armatury pneumatycznej,

• zaworów precyzyjnych,

• uszczelnień dynamicznych przy niskim ciśnieniu,

• elementów z tworzyw sztucznych,

• aplikacji serwisowych i modernizacyjnych.

Z twardością 60 ShA, materiał NBR 60 zapewnia wyjątkowo wysokie wydłużenie – aż 594%, co oznacza, że oring może być znacznie rozciągnięty podczas montażu bez ryzyka pęknięcia.
Jest to szczególnie ważne przy uszczelnieniach o dużych średnicach lub w ciasnych przestrzeniach montażowych.

Pomimo miękkiej struktury, materiał zachowuje doskonałą stabilność wymiarową.
Odkształcenie trwałe po ściskaniu (tzw. compression set) wynosi jedynie 12% po 22 godzinach w 100°C, co świadczy o wysokiej sprężystości zwrotnej.

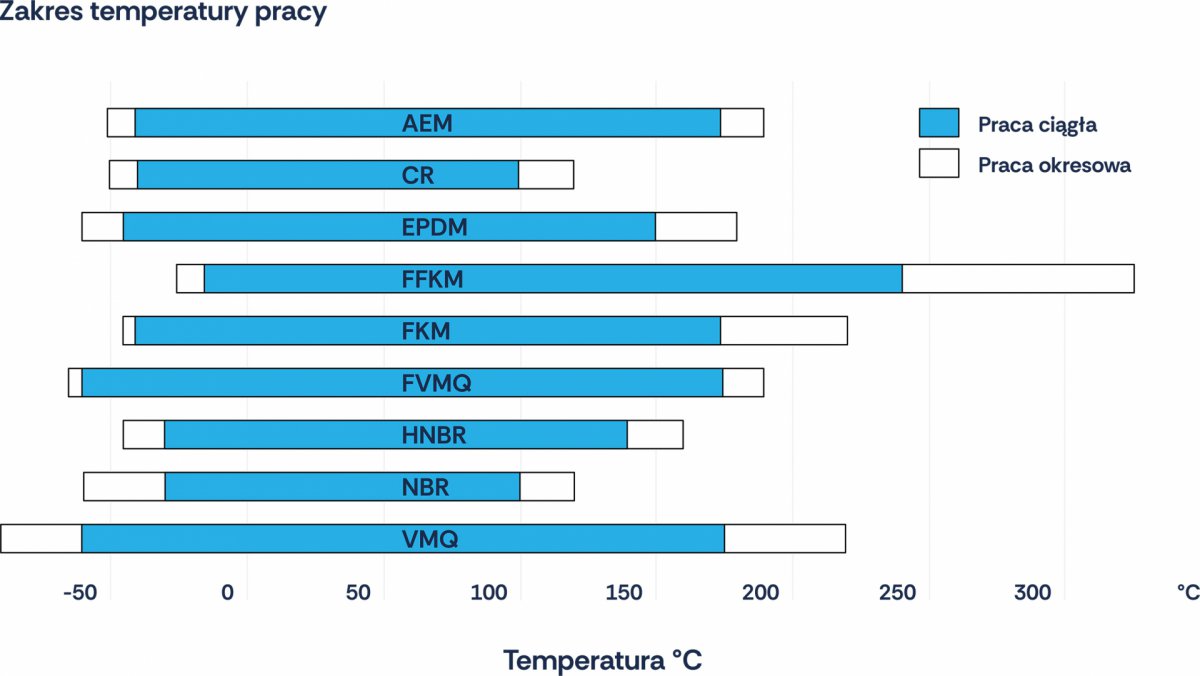

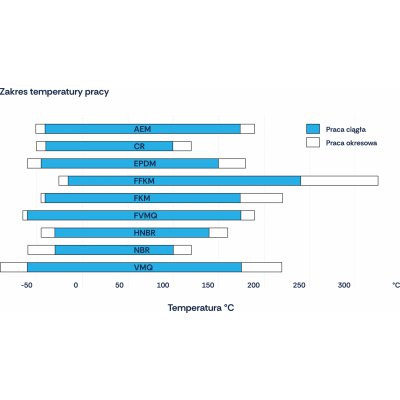

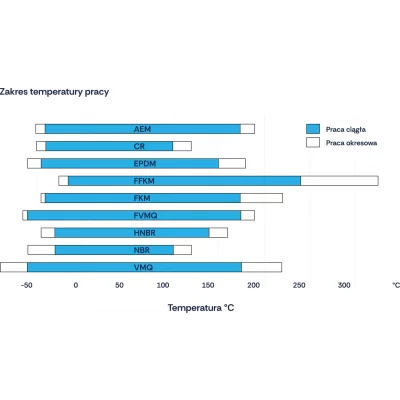

Zakres temperatur pracy oringów NBR 60 ShA wynosi od -25°C do +100°C, z krótkotrwałą odpornością do +120°C.
W teście kruchości (ASTM D2137) materiał nie wykazał pęknięć po 3 minutach w temperaturze -25°C, a jego punkt TR10 to -33°C – co potwierdza dobrą odporność na zimno.

Choć miękkie, oringi NBR 60 charakteryzują się wysoką wytrzymałością mechaniczną – 13,2 MPa, co zapewnia trwałość i odporność na zerwanie podczas montażu.

Zgodnie z badaniami wg norm ASTM D471, Oringi NBR o zmniejszonej twardości wykazują doskonałą odporność na szereg substancji chemicznych i przemysłowych mediów.

• oleje mineralne i syntetyczne (IRM Oil 901 i 903),

• smary i paliwa,

• tłuszcze roślinne i zwierzęce,

• węglowodory alifatyczne (parafiny, olej napędowy),

• wodę i roztwory wodne,

• rozpuszczalniki aromatyczne (benzen, toluen),

• kwasy organiczne i nieorganiczne o wysokim stężeniu,

• środki silnie utleniające,

• promieniowanie UV i ozon w otwartym środowisku.

W testach laboratoryjnych materiał wykazał:

• w IRM oil 901 (70h / 100°C) – wzrost twardości o +4 pkt, wytrzymałość +10%,

• w IRM oil 903 (70h / 100°C) – spadek twardości o -4 pkt, wzrost objętości o +5%.

To dowodzi, że Oringi NBR 60 ShA zachowują stabilność strukturalną nawet w trudnych warunkach olejowych i cieplnych.

W teście starzeniowym (ASTM D573, 70h / 100°C) materiał NBR 60 wykazał:

• wzrost twardości o +5 pkt,

• spadek wytrzymałości o 26%,

• spadek wydłużenia o 19%.

Te wartości mieszczą się w normatywnych granicach dla elastomerów NBR, potwierdzając wysoką stabilność cieplną i odporność na utlenianie.

Oringi NBR Miękkie to idealne rozwiązanie dla aplikacji, w których klasyczne oringi NBR 70 są zbyt sztywne.
Dzięki swojej elastyczności, łatwo dopasowują się do gniazd i gwarantują szczelność nawet przy minimalnym docisku.

• urządzenia pneumatyczne i hydrauliczne niskociśnieniowe,

• sprzęt laboratoryjny i medyczny (bez kontaktu z żywnością),

• zawory i połączenia z tworzyw sztucznych,

• armatura i systemy z niskimi momentami dokręcania,

• naprawy serwisowe i instalacje o dużych tolerancjach.

W układach pneumatycznych Oringi NBR 60 ShA zapobiegają wyciekom powietrza i kompensują niewielkie odchyłki montażowe, co przekłada się na większą trwałość całego układu.

✅ Zwiększona elastyczność i miękkość – doskonałe dopasowanie do powierzchni i szczelność przy niskim ciśnieniu.
✅ Odporność na oleje, paliwa i smary – zachowanie typowych właściwości NBR.
✅ Łatwy montaż – mniejsze siły docisku, mniejsze ryzyko uszkodzeń gniazda.
✅ Wysokie wydłużenie (594%) – odporność na pęknięcia i rozciąganie.
✅ Niska twardość (60 ShA) – redukcja naprężeń i lepsza kompensacja tolerancji.
✅ Stabilność termiczna – zachowanie szczelności w zakresie -25°C do +100°C.

Jak widać, Oringi NBR Miękkie stanowią uzupełnienie standardowych uszczelnień NBR, oferując lepszą podatność i komfort montażu tam, gdzie precyzyjne dopasowanie ma kluczowe znaczenie.

Aby zachować pełnię właściwości, Oringi NBR o zmniejszonej twardości należy przechowywać:

• w suchym, chłodnym i zacienionym miejscu,

• w temperaturze 15–25°C,

• z dala od źródeł ozonu i światła UV,

• bez naprężeń mechanicznych.

Prawidłowe magazynowanie znacząco wydłuża trwałość i elastyczność materiału.

Oringi NBR Miękkie (NBR 60 ShA) to nowoczesne, elastyczne i wytrzymałe uszczelnienia przeznaczone do zastosowań, w których wymagana jest większa podatność, szczelność przy niskim ciśnieniu i łatwość montażu.

Ich zmniejszona twardość (60±5 ShA) nie wpływa negatywnie na odporność chemiczną czy termiczną – przeciwnie, Oringi NBR o zmniejszonej twardości łączą najlepsze cechy klasycznego NBR z wyższą sprężystością i lepszym dopasowaniem do nierównych powierzchni.

Dzięki tym właściwościom, Oringi NBR 60 ShA są dziś niezastąpione w branżach takich jak pneumatyka, automatyka, hydraulika niskociśnieniowa czy precyzyjna armatura przemysłowa.
To rozwiązanie, które zapewnia długotrwałą szczelność, redukcję zużycia i prostszy montaż – a więc większą niezawodność w codziennej eksploatacji.

Nazwy handlowe: CHEMIGUM®, HYCAR®, PARACRIL®, PERBUNAN®, KRYNAC®, NYSYSN®
