Wibroizolatory Cylindryczne Calowe

Wibroizolatory cylindryczne calowe – precyzyjna wibroizolacja w standardzie imperialnym

Wibroizolatory cylindryczne calowe to specjalistyczne elementy tłumiące drgania i wibracje, zaprojektowane z myślą o instalacjach, w których obowiązuje standard imperialny (calowy). Zarówno korpus wibroizolatora, jak i gwinty montażowe wykonane są w systemie calowym (UNC/UNF), co pozwala na bezproblemową integrację z maszynami, urządzeniami i konstrukcjami pochodzącymi z rynków amerykańskich, brytyjskich oraz azjatyckich, gdzie metryka nie jest standardem.

Dzięki połączeniu sprawdzonej geometrii cylindrycznej, szerokiego wyboru materiałów elastomerowych oraz dostępności wersji ze stali nierdzewnej, wibroizolatory calowe stanowią uniwersalne i trwałe rozwiązanie dla wielu gałęzi przemysłu.

Standard calowy – kluczowa zaleta w aplikacjach międzynarodowych

Podstawową cechą wyróżniającą te produkty jest zastosowanie gwintów calowych, zgodnych z normami imperialnymi. Ma to istotne znaczenie w przypadku:

  • maszyn importowanych z USA i Wielkiej Brytanii,

  • urządzeń produkowanych zgodnie z normami ANSI,

  • modernizacji i serwisu instalacji, w których stosowane są połączenia calowe,

  • projektów międzynarodowych, gdzie wymagane jest zachowanie kompatybilności gwintów.

Zastosowanie wibroizolatorów z gwintami calowymi eliminuje konieczność stosowania redukcji, adapterów lub przeróbek konstrukcyjnych, co zwiększa niezawodność połączenia i skraca czas montażu.

Cylindryczny kształt wibroizolatorów – stabilna i przewidywalna charakterystyka tłumienia

Wibroizolatory cylindryczne od lat uznawane są za jedno z najbardziej uniwersalnych rozwiązań w zakresie redukcji drgań. Ich osiowo symetryczna geometria zapewnia:

  • równomierny rozkład naprężeń w gumie,

  • skuteczne tłumienie drgań w osi pionowej i poziomej,

  • przewidywalne ugięcie pod obciążeniem,

  • stabilną pracę przy obciążeniach statycznych i dynamicznych.

Energia drgań jest rozpraszana w objętości elastomeru, co chroni konstrukcję nośną oraz podnosi komfort i trwałość pracy urządzeń.

Wibroizolatory cylindryczne calowe ze stali nierdzewnej

Szczególnie zaawansowaną wersją są wibroizolatory cylindryczne calowe wykonane ze stali nierdzewnej, które łączą standard imperialny z podwyższoną odpornością środowiskową. Elementy metalowe mogą być wykonane ze stali nierdzewnej:

  • A2 – odpornej na korozję w większości środowisk przemysłowych,

  • A4 – kwasoodpornej, przeznaczonej do środowisk wilgotnych, agresywnych i chemicznych.

W porównaniu do wersji ze zwykłej stali, wibroizolatory nierdzewne:

  • nie korodują,

  • zachowują parametry mechaniczne przez długi czas,

  • są bezpieczne w aplikacjach z podwyższonymi wymaganiami higienicznymi,

  • sprawdzają się w instalacjach zewnętrznych i w trudnych warunkach pracy.



Szeroka gama wymiarów wibroizolatorów – elastyczność projektowa

Wibroizolatory cylindryczne calowe dostępne są w szerokiej gamie wymiarów, obejmującej różne:

  • średnice korpusu,

  • wysokości elementu gumowego,

  • długości i typy gwintów calowych.

Pozwala to na precyzyjne dopasowanie wibroizolatora do:

  • masy urządzenia,

  • częstotliwości i amplitudy drgań,

  • dostępnej przestrzeni montażowej,

  • wymaganej sztywności układu.

Dzięki temu mogą być stosowane zarówno w lekkich urządzeniach technicznych, jak i w ciężkich maszynach przemysłowych.

Materiały elastomerowe do produkcji wibroizolatorów – CR, NBR, EPDM, VMQ

Część gumowa wibroizolatorów calowych może być wykonana z różnych elastomerów, w zależności od warunków pracy:

  • CR (chloropren / neopren) – dobra odporność na warunki atmosferyczne, UV i ozon, uniwersalne zastosowanie.

  • NBR – wysoka odporność na oleje, smary i paliwa, idealny do maszyn i środowisk olejowych.

  • EPDM – bardzo dobra odporność na wodę, parę i wilgoć, polecany do zastosowań zewnętrznych.

  • VMQ (silikon) – bardzo szeroki zakres temperatur pracy i odporność na starzenie cieplne, stosowany w aplikacjach specjalnych.



Twardość gumy wibroizolatorów – pełny zakres Shore A

Wibroizolatory cylindryczne calowe oferowane są w szerokim zakresie twardości Shore A:
35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90 ShA.

  • 35–50 ShA – miękkie, maksymalna redukcja drgań i hałasu,

  • 55–70 ShA – kompromis pomiędzy izolacją a nośnością,

  • 75–90 ShA – wysoka sztywność do dużych obciążeń.

Dobór odpowiedniej twardości wpływa bezpośrednio na skuteczność wibroizolacji i trwałość całego układu.

Kolor – szary standard przemysłowy

Standardowym wykonaniem elastomeru jest kolor szary, który:

  • jest neutralny wizualnie,

  • dobrze sprawdza się w środowisku przemysłowym,

  • maskuje zabrudzenia i ślady eksploatacji,

  • ułatwia identyfikację elementów gumowych.

Wibroizolatory Zgodne z normą EN 45545-2 – bezpieczeństwo przeciwpożarowe

Wybrane wibroizolatory cylindryczne calowe spełniają wymagania normy EN 45545-2, dotyczącej ochrony przeciwpożarowej. Jest to szczególnie istotne w:

  • transporcie szynowym,

  • infrastrukturze publicznej,

  • aplikacjach o podwyższonych wymaganiach bezpieczeństwa.

Wibroizolatory z gumy antystatycznej – ochrona ESD

Dostępne są również wersje z gumy antystatycznej, która:

  • przewodzi ładunki elektryczne,

  • zapobiega ich gromadzeniu się,

  • minimalizuje ryzyko wyładowań elektrostatycznych (ESD).

Rozwiązanie to znajduje zastosowanie w przemyśle elektronicznym, strefach zagrożonych wybuchem oraz precyzyjnych liniach produkcyjnych.

Zastosowania wibroizolatorów cylindrycznych calowych

Wibroizolatory cylindryczne calowe stosowane są m.in. w:

  • maszynach importowanych z rynków USA i UK,

  • urządzeniach przemysłowych i produkcyjnych,

  • systemach HVAC,

  • instalacjach transportowych,

  • automatyce i elektronice przemysłowej,

  • infrastrukturze technicznej.

Podsumowanie

Wibroizolatory cylindryczne calowe to niezawodne rozwiązanie dla aplikacji wymagających standardu imperialnego, wysokiej trwałości i skutecznej redukcji drgań. Dzięki:

  • gwintom i wymiarom calowym,

  • sprawdzonej geometrii cylindrycznej,

  • możliwości wykonania ze stali nierdzewnej,

  • szerokiej gamie wymiarów,

  • materiałom CR, NBR, EPDM i VMQ,

  • pełnemu zakresowi twardości 35–90 ShA,

  • zgodności z EN 45545-2,

  • opcjom wykonania z gumy antystatycznej,

stanowią technicznie zaawansowane i uniwersalne wibroizolatory, idealnie dopasowane do międzynarodowych standardów przemysłowych i wymagających warunków eksploatacji.



Wibroizolatory Cylindryczne-Calowe
Znaleziono 5 wyników

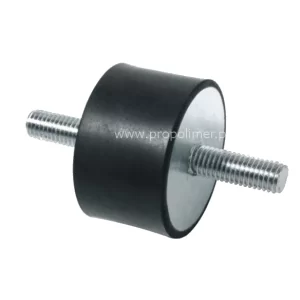

Wibroizolatory Cylindryczne Calowe Typu A
Wibroizolatory Cylindryczne Calowe Typu A

Wibroizolator Cylindryczny Typ A : wymiary calowe  Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.


Kod produktu d1 (cale) h (cale) d2 (cale) l (cale) Cena brutto Dostępność
Ilość
A1X1-UNC1/4-20X1/2 1 1 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
A1X1-UNC1/4-20X5/8 1 1 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
A1X1/2-UNC1/4-20X1/2 1 1/2 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
A1X1/2-UNC1/4-20X5/8 1 1/2 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
A1X1-UNC5/16-18X5/8 1 1 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
A1X1/2-UNC5/16-18X5/8 1 1/2 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
A1X3/4-UNC1/4-20X1/2 1 3/4 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
A1X3/4-UNC1/4-20X5/8 1 3/4 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
A1X3/4-UNC5/16-18X5/8 1 3/4 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
A11/4X1-UNC1/4-20X1/2 1.1/4 1 UNC1/4 20x1/2
0 zł
Produkt na zamówienie

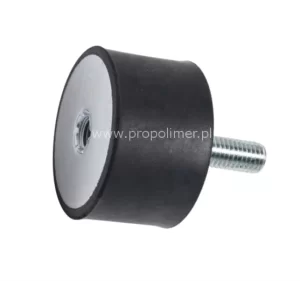

Wibroizolatory Cylindryczne Calowe Typu B
Wibroizolatory Cylindryczne Calowe Typu B

Wibroizolator Cylindryczny Typ B : wymiary calowe  Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.


Kod produktu d1 (cale) h (cale) d2 ( cale) l (cale) Cena brutto Dostępność
Ilość
B1X1-UNC1/4-20X1/2 1 1 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
B1X1-UNC1/4-20X5/8 1 1 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
B1X1/2-UNC1/4-20X1/2 1 1/2 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
B1X1/2-UNC1/4-20X5/8 1 1/2 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
B1X1-UNC5/16-18X5/8 1 1 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
B1X1/2-UNC5/16-18X5/8 1 1/2 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
B1X3/4-UNC1/4-20X1/2 1 3/4 UNC1/4 1/2
0 zł
Produkt na zamówienie
B1X3/4-UNC1/4-20X5/8 1 3/4 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
B1X3/4-UNC5/16-18X5/8 1 3/4 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
B11/4X1-UNC1/4-20X1/2 1.1/4 1 UNC1/4 20x1/2
0 zł
Produkt na zamówienie

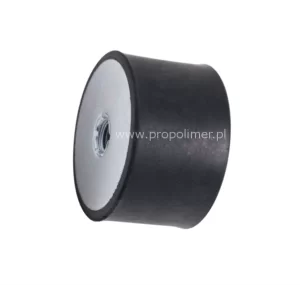

Wibroizolatory Cylindryczne Calowe Typu C
Wibroizolatory Cylindryczne Calowe Typu C

Wibroizolator Cylindryczny Typ C : wymiary calowe  Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.


Kod produktu d1 (cale) h (cale) d2 (cale) Cena brutto Dostępność
Ilość
C1X1-UNC1/4-20 1 1 UNC1/4-20
0 zł
Produkt na zamówienie
C1X1-UNC5/16-18 1 1 UNC5/16-18
0 zł
Produkt na zamówienie
C1X3/4-UNC1/4-20 1 3/4 UNC1/4-20
0 zł
Produkt na zamówienie
C11/4X1-UNC1/4-20 1.1/4 1 UNC1/4-20
0 zł
Produkt na zamówienie
C11/2X1-UNC3/8-16 1.1/2 1 UNC3/8-16
0 zł
Produkt na zamówienie
C11/2X1-UNC5/16-18 1.1/2 1 UNC5/16-18
0 zł
Produkt na zamówienie
C11/4X1-UNC5/16-18 1.1/4 1 UNC5/16-18
0 zł
Produkt na zamówienie
C11/4X3/4-UNC1/4-20 1.1/4 3/4 UNC1/4-20
0 zł
Produkt na zamówienie
C13/8X1-UNC5/16-18 1.3/8 1 UNC5/16-18
0 zł
Produkt na zamówienie
C19/16X1-UNC3/8-16 1.9/16 1 UNC3/8-16
0 zł
Produkt na zamówienie

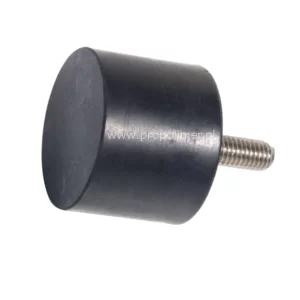

Wibroizolatory Cylindryczne Calowe Typu D
Wibroizolatory Cylindryczne Calowe Typu D

Wibroizolator Cylindryczny (odbojnik, stopka) Typ D : wymiary calowe  Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.


Kod produktu d1 (cale) h (cale) d2 (cale) l (cale) Cena brutto Dostępność
Ilość
D1X1-UNC1/4-20X1/2 1 1 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
D1X1-UNC1/4-20X5/8 1 1 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
D1X1/2-UNC1/4-20X1/2 1 1/2 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
D1X1/2-UNC1/4-20X5/8 1 1/2 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
D1X1-UNC5/16-18X5/8 1 1 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
D1X1/2-UNC5/16-18X5/8 1 1/2 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
D1X3/4-UNC1/4-20X1/2 1 3/4 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
D1X3/4-UNC1/4-20X5/8 1 3/4 UNC1/4 20x5/8
0 zł
Produkt na zamówienie
D1X3/4-UNC5/16-18X5/8 1 3/4 UNC5/16 18x5/8
0 zł
Produkt na zamówienie
D11/4X1-UNC1/4-20X1/2 1.1/4 1 UNC1/4 20x1/2
0 zł
Produkt na zamówienie
Wibroizolatory Cylindryczne Calowe Typu E
Wibroizolatory Cylindryczne Calowe Typu E

Wibroizolator Cylindryczny (odbojnik, stopka) Typ E : wymiary calowe  Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowna.


Kod produktu d1 (cale) h (cale) d2 (cale) Cena brutto Dostępność
Ilość
E1X1-UNC1/4-20 1 1 UNC1/4-20
0 zł
Produkt na zamówienie
E1X1/2-UNC1/4-20 1 1/2 UNC1/4-20
0 zł
Produkt na zamówienie
E1X1-UNC5/16-18 1 1 UNC5/16-18
0 zł
Produkt na zamówienie
E1X1/2-UNC5/16-18 1 1/2 UNC5/16-18
0 zł
Produkt na zamówienie
E1X3/4-UNC1/4-20 1 3/4 UNC1/4-20
0 zł
Produkt na zamówienie
E1X3/4-UNC5/16-18 1 3/4 UNC5/16-18
0 zł
Produkt na zamówienie
E11/2X1-UNC3/8-16 1.1/2 1 UNC3/8-16
0 zł
Produkt na zamówienie
E11/2X1-UNC5/16-18 1.1/2 1 UNC5/16-18
0 zł
Produkt na zamówienie
E11/4X1-UNC5/16-18 1.1/4 1 UNC5/16-18
0 zł
Produkt na zamówienie
E11/4X1-UNC5/16-18 1.1/4 1 UNC5/16-18
0 zł
Produkt na zamówienie
