Odbojniki gumowo-metalowe Typu Z

Kluczową rolę w skuteczności odbojników gumowo-metalowych odgrywa ich geometria. Odpowiednio zaprojektowany kształt powoduje progresywną deformację gumy podczas kontaktu z obiektem, dzięki czemu energia kinetyczna nie jest przekazywana gwałtownie, lecz stopniowo rozpraszana w objętości elastomeru.

Takie rozwiązanie pozwala:

• ograniczyć przeciążenia działające na konstrukcję,

• zmniejszyć ryzyko uszkodzeń mechanicznych,

• zwiększyć bezpieczeństwo pracy maszyn i urządzeń,

• zachować powtarzalne parametry tłumienia w długim czasie.

Metalowe elementy nośne odpowiadają za przenoszenie obciążeń montażowych, natomiast część gumowa przejmuje energię uderzenia, czyniąc z tych produktów typowe zderzaki gumowe do zastosowań przemysłowych.

W ofercie dostępne są cztery podstawowe typy konstrukcyjne, różniące się sposobem montażu i przeznaczeniem.

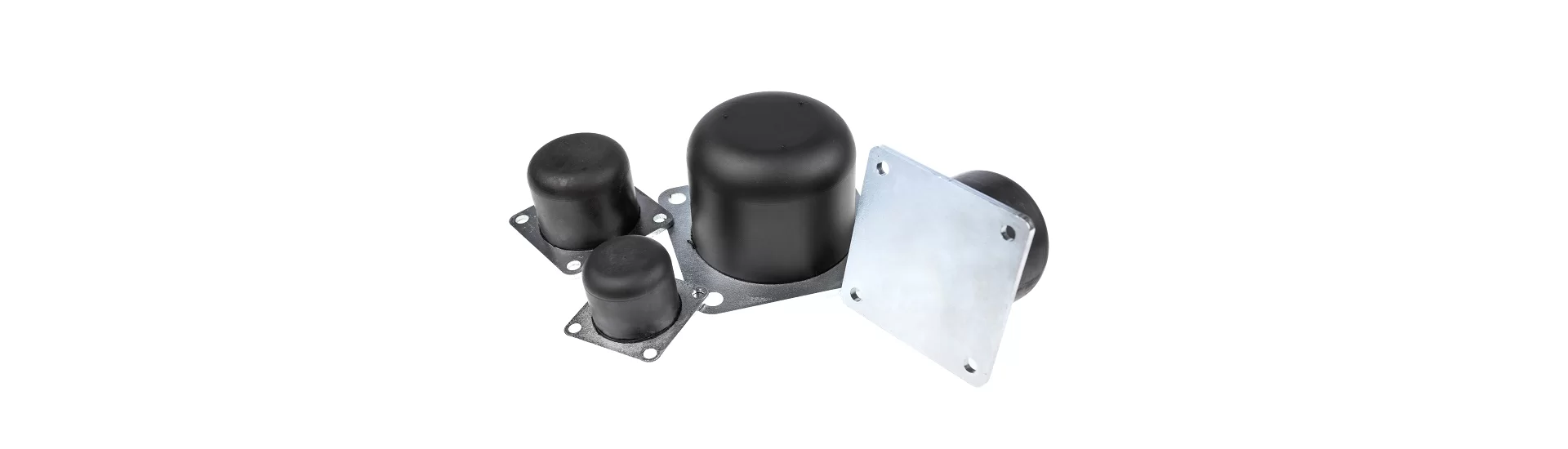

Odbojniki typu ZK wyposażone są w metalową, kwadratową podstawę, która zapewnia bardzo stabilne i równomierne rozłożenie sił na powierzchni montażowej.
Stosowane są głównie jako:

• zderzaki maszyn i urządzeń,

• odbojniki konstrukcyjne,

• elementy ochronne w ciężkich aplikacjach przemysłowych.

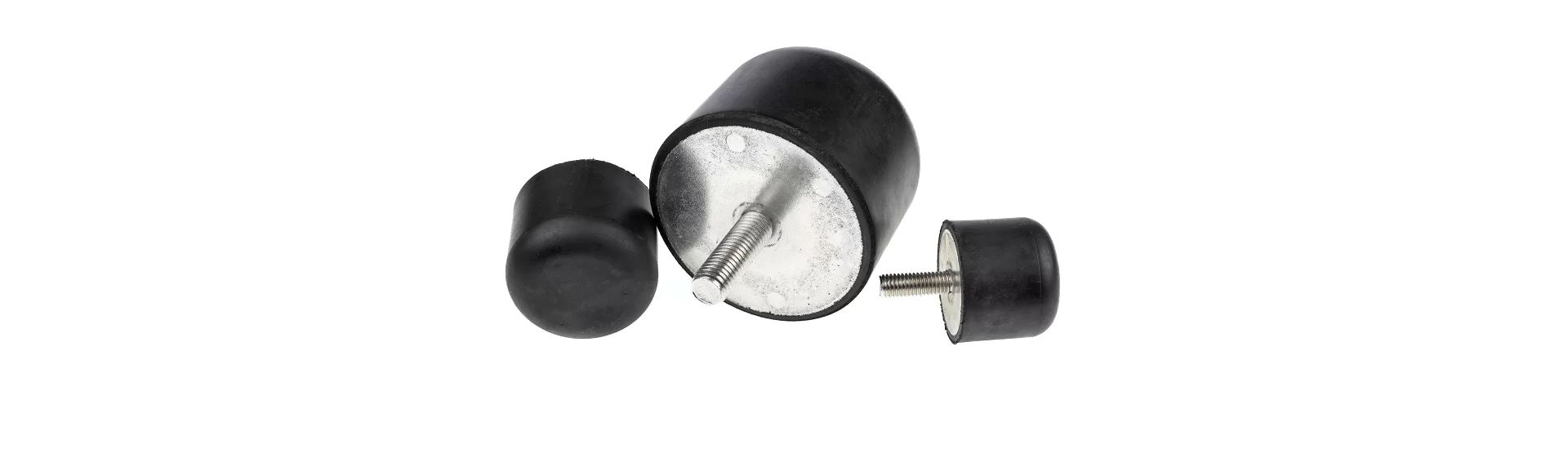

Typ ZD posiada pojedynczą śrubę montażową, co umożliwia szybki i prosty montaż nawet w ograniczonej przestrzeni.
Rozwiązanie to sprawdza się w:

• maszynach produkcyjnych,

• automatyce przemysłowej,

• aplikacjach wymagających osiowego pochłaniania energii.

Odbojniki ZDD wyposażone są w dwa punkty mocowania, co znacząco zwiększa stabilność i odporność na obciążenia boczne.
To typowe zderzaki gumowe do:

• intensywnie obciążonych konstrukcji,

• transportu i logistyki,

• aplikacji, w których występują uderzenia skośne.

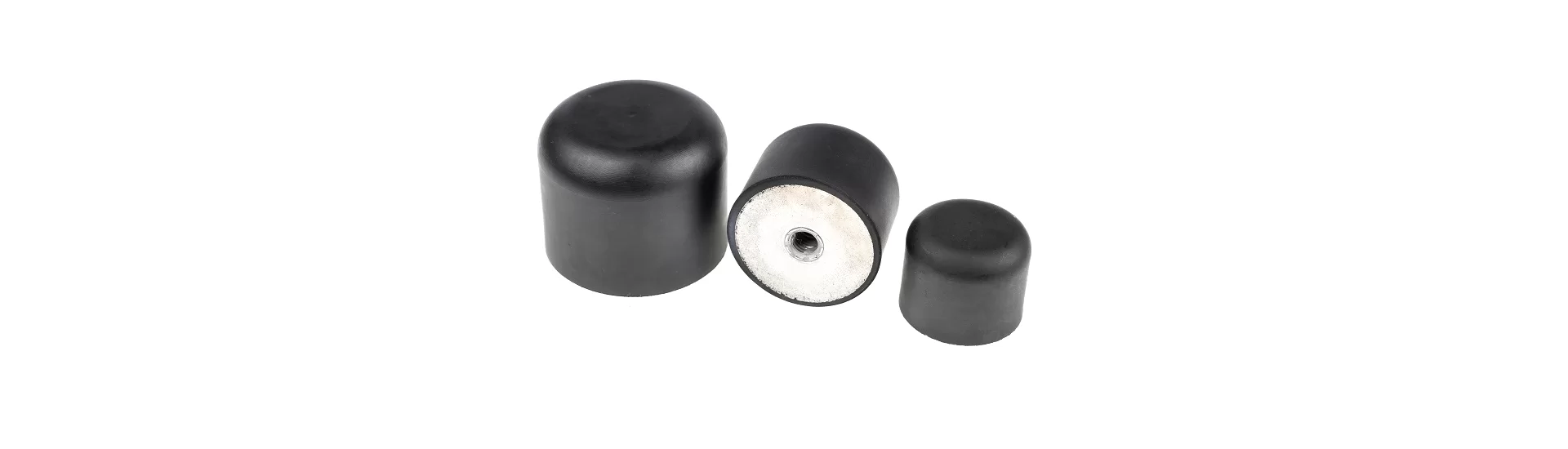

Typ ZE posiada gwint wewnętrzny, umożliwiający estetyczny i kompaktowy montaż bez wystających elementów.
Często stosowany w:

• obudowach maszyn,

• systemach modułowych,

• aplikacjach wymagających precyzyjnego pozycjonowania odbojnika.

Odbojniki gumowo-metalowe dostępne są w bardzo szerokim zakresie wymiarów, co umożliwia:

• dokładne dopasowanie do masy i prędkości obiektu uderzającego,

• kontrolę ugięcia i siły reakcji,

• optymalizację trwałości całego układu.

Dzięki temu mogą być stosowane zarówno w lekkich aplikacjach technicznych, jak i w ciężkich warunkach przemysłowych, gdzie pochłaniana energia uderzeniowa jest znaczna.

Część gumowa odbojników może być wykonana z różnych elastomerów, w zależności od warunków pracy:

• CR (chloropren / neopren) – dobra odporność na warunki atmosferyczne, UV i ozon, uniwersalne zastosowanie wewnątrz i na zewnątrz.

• NBR – wysoka odporność na oleje, smary i paliwa, preferowany w maszynach i środowiskach olejowych.

• EPDM – bardzo dobra odporność na wodę, parę, wilgoć oraz czynniki atmosferyczne, idealny do zastosowań zewnętrznych.

• VMQ (silikon) – bardzo szeroki zakres temperatur pracy i odporność na starzenie cieplne, stosowany w aplikacjach specjalnych.

Metalowe części montażowe wykonywane są ze stali nierdzewnej:

• A2 – standardowa stal nierdzewna do większości zastosowań przemysłowych,

• A4 – stal kwasoodporna, zalecana do środowisk wilgotnych, chemicznych i agresywnych.

Odpowiedni dobór stali wpływa na odporność korozyjną oraz bezpieczeństwo eksploatacji.

Odbojniki gumowo-metalowe dostępne są w szerokim zakresie twardości:
35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90 ShA.

• 35–50 ShA – miękkie, bardzo dobra absorpcja energii i tłumienie drgań,

• 55–70 ShA – uniwersalne, kompromis między amortyzacją a nośnością,

• 75–90 ShA – twarde, odporne na bardzo duże naciski i intensywne uderzenia.

Standardowym kolorem odbojników jest szary, który dobrze sprawdza się w środowisku przemysłowym i maskuje ślady eksploatacji.

Wybrane modele spełniają wymagania normy EN 45545-2 w zakresie ochrony przeciwpożarowej, co ma kluczowe znaczenie w transporcie szynowym i infrastrukturze publicznej.

Dostępne są również wersje wykonane z gumy antystatycznej, która:

• przewodzi ładunki elektryczne,

• zapobiega ich gromadzeniu się,

• minimalizuje ryzyko wyładowań elektrostatycznych (ESD).

Rozwiązanie to jest szczególnie istotne w przemyśle elektronicznym oraz w strefach zagrożonych wybuchem.

Odbojniki gumowo-metalowe znajdują zastosowanie m.in. jako:

• zderzaki maszyn i urządzeń,

• ograniczniki ruchu,

• wibroizolatory,

• zabezpieczenia ramp i konstrukcji,

• elementy ochronne w transporcie i logistyce.

Odbojniki gumowo-metalowe to wyjątkowo wytrzymałe zderzaki gumowe, zaprojektowane do pochłaniania dużej energii uderzeniowej. Dzięki:

• zoptymalizowanemu kształtowi pochłaniającemu energię,

• czterem typom konstrukcyjnym (ZK, ZD, ZDD, ZE),

• szerokiej gamie wymiarów,

• materiałom CR, NBR, EPDM i VMQ,

• twardościom od 35 do 90 ShA,

• stalowym elementom A2 i A4,

• zgodności z EN 45545-2,

• opcjom wykonania z gumy antystatycznej,

stanowią niezawodne i bezpieczne rozwiązanie dla najbardziej wymagających zastosowań przemysłowych, skutecznie chroniąc konstrukcje i wydłużając żywotność całych systemów.

Odbojniki gumowo-metalowe to specjalistyczne zderzaki gumowe, projektowane do pracy w warunkach dużych obciążeń dynamicznych. Ich podstawowym zadaniem jest pochłanianie wysokiej energii uderzeniowej, skuteczna ochrona konstrukcji, maszyn oraz elementów infrastruktury, a także redukcja drgań i hałasu. Połączenie elastycznej części gumowej z elementami metalowymi zapewnia im wyjątkową wytrzymałość mechaniczną, stabilność montażu oraz długą żywotność nawet przy intensywnej eksploatacji.

Odbojniki typu Z służy do skutecznego ograniczenia ruchu urządzeń lub elementów maszyn.  Odbojnik typu ZK składa się z cylindrycznego gumowego korpusu połączonego w procesie wulkanizacji z kwadratową podstawą wykonaną ze stali. Podstawa odbojnika posiada 4 otwory montażowe. Odbojniki typu Z są zaprojektowane w celu pochłaniania dużych sił uderzeniowych i absorpcji energii. Odbojniki typu Z charakteryzują się wysokim poziomem odkształcania zapewniając skuteczne rozproszenie sił uderzeniowych.

• Suwnice
• Dźwigi
• Windy
• Sprzęt budowlany
• Pojazdy rolnicze i budowlane
• Sprzęt górniczy i kamieniołomowy
• Ogólnie maszyny przemysłowe

• Typ ZK- Kwadratowa Podstawa
• Typ ZD- Śruba
• Typ ZDD- Dwie Śruby
• Typ ZE- Gwint Wewnętrzny

Zderzaki te wykorzystywane są do pochłaniania dużych obciążeń udarowych i są dostępne w wielu wariantach montażowych. Są one idealne do ochrony urządzeń i maszyn przed wstrząsami.

Zderzaki wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.

Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).

Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2

Dostępne również w wersji o kolorze szarym (nie brudzącym).

Zderzaki typu Z standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA.
